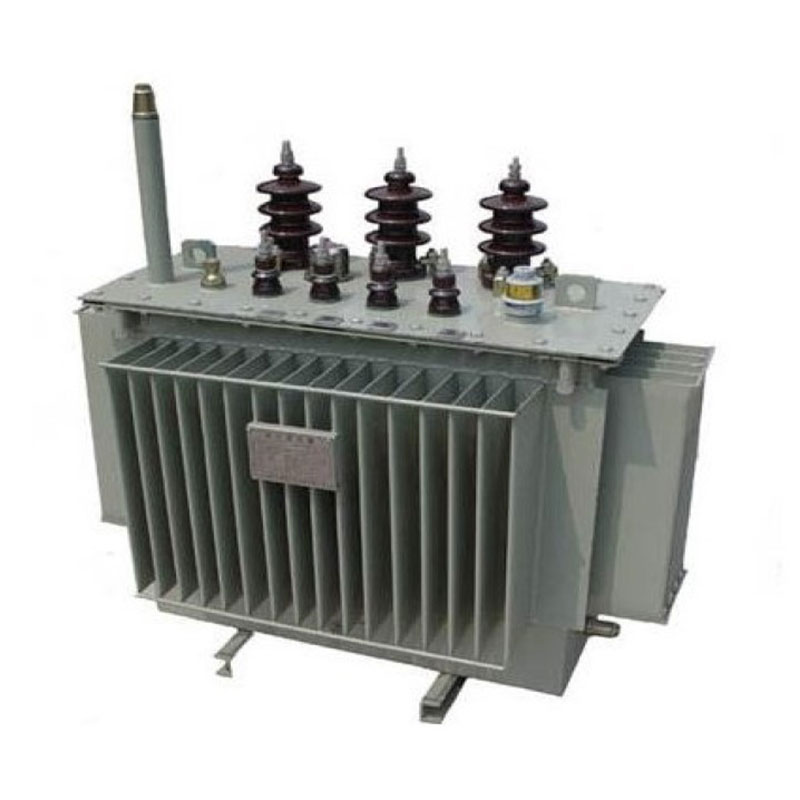

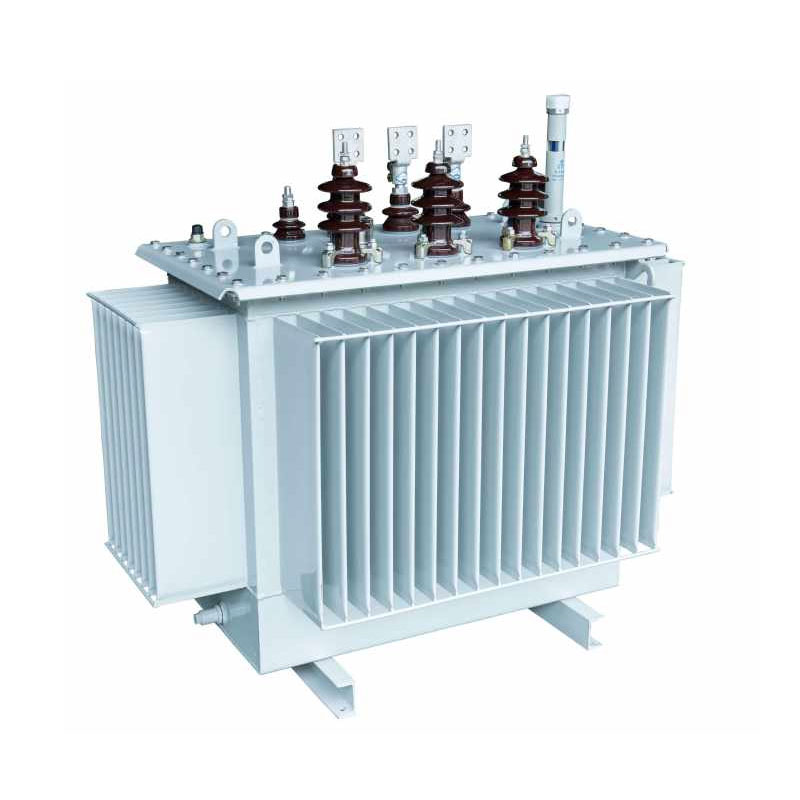

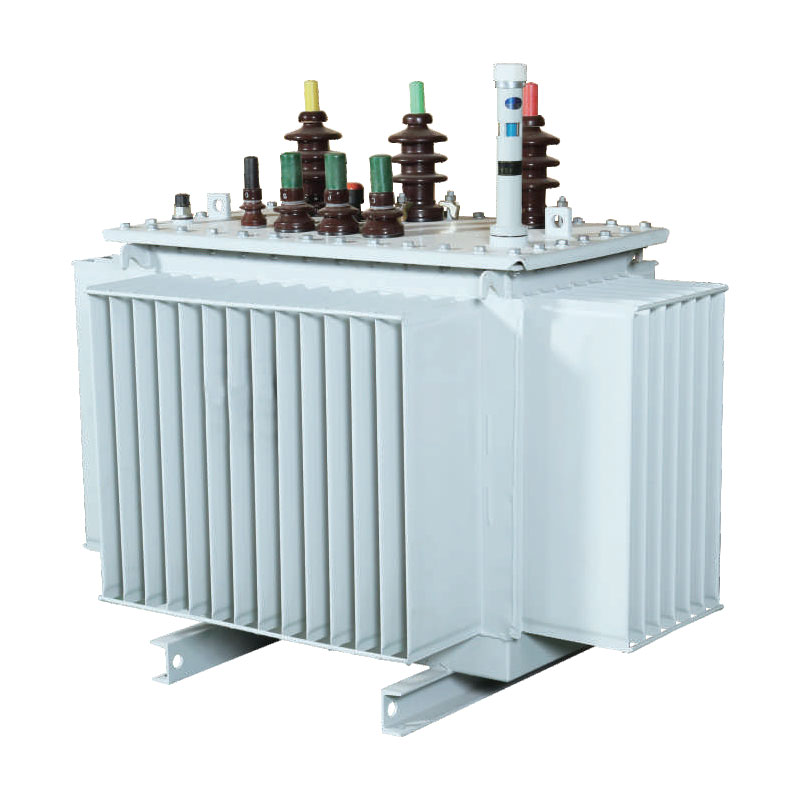

Αυτοψυκτικός μετασχηματιστής 630 kVA

Αυτός ο αυτοψυκτικός μετασχηματιστής 630 kVA αντιπροσωπεύει μια νέα γενιά διανομής υψηλής απόδοσης μετασχηματιστές. Ο πυρήνας του χρησιμοποιεί ένα τρισδιάστατο σχέδιο πληγής που βασίζεται σε διαμόρφωση ισόπλευρου τριγώνου, εξασφαλίζοντας τη συντομότερη και ίσου μήκους μαγνητικές διαδρομές και για τις τρεις φάσεις με μηδενικά κενά αέρα, ενώ η διατομή της στήλης πυρήνα προσεγγίζει έναν κύκλο. Σε σύγκριση με τον παραδοσιακό εξοπλισμό, μειώνει αποτελεσματικά τις απώλειες και τον θόρυβο, επιτυγχάνει ακρίβεια ισορροπία τριών φάσεων, καταστέλλει τις τρίτες αρμονικές και προσφέρει σημαντικά βελτιστοποιημένη ηλεκτρική απόδοση.

Υποστηρίζοντας επίπεδα τάσης 10kV, 20kV και 36kV, η μονάδα χρησιμοποιεί μια μέθοδο αυτοψύξης βυθισμένη στο λάδι που δεν απαιτεί εξωτερικός εξοπλισμός ψύξης, που εξασφαλίζει εύκολη λειτουργία και συντήρηση καθώς και ισχυρή προσαρμοστικότητα σε διάφορες εργασίες προϋποθέσεις. Χρησιμοποιείται ευρέως σε αστικά και αγροτικά δίκτυα, βιομηχανικές και μεταλλευτικές επιχειρήσεις και σε ολοκληρωμένους υποσταθμούς εφαρμογές. Υποστηριζόμενη από μια ώριμη αλυσίδα εφοδιασμού, η Usune—ένας αξιόπιστος προμηθευτής εξοπλισμού ισχύος—παρέχει τυποποιημένα, προϊόντα υψηλής ποιότητας και ολοκληρωμένες υπηρεσίες υποστήριξης σε παγκόσμιους πελάτες.

Βασικά δομικά χαρακτηριστικά και τεχνικά πλεονεκτήματα

1. Πυρήνας υψηλής ακρίβειας, χαμηλής απώλειας

Ο πυρήνας είναι κατασκευασμένος από φύλλα πυριτίου προσανατολισμένα σε κόκκους υψηλής διαπερατότητας, επεξεργασμένα με χρήση εισαγόμενου GEORG εξοπλισμός εγκάρσιας κοπής και μια τεχνική 45° χωρίς ραφή για την πλήρη εξάλειψη των κενών αέρα του μαγνητικού κυκλώματος. Το Τα φύλλα διαμορφώνονται σε κυκλική διατομή πολλαπλών βημάτων, μειώνοντας σημαντικά τη μαγνητική απροθυμία, χωρίς φορτίο απώλειες και θόρυβο λειτουργίας. Αυτός ο σχεδιασμός επιλύει προβλήματα που είναι κοινά στους παραδοσιακούς μετασχηματιστές — όπως οι τριφασικοί μετασχηματιστές ανισορροπία και υψηλές απώλειες—εξασφαλίζοντας έτσι μακροπρόθεσμη λειτουργία χαμηλής κατανάλωσης.

2. Δομή πηνίου υψηλής αντοχής, ανθεκτική στην κρούση

Η περιέλιξη υψηλής τάσης χρησιμοποιεί μια κυλινδρική δομή, ενώ η περιέλιξη χαμηλής τάσης προσφέρει μια επιλογή μεταξύ κυλινδρικές διαμορφώσεις και διαμορφώσεις φύλλου για να ταιριάζουν σε συγκεκριμένες συνθήκες λειτουργίας. Αυτός ο σχεδιασμός βελτιστοποιεί τη μαγνητική ροή διανομής, ενισχύοντας αποτελεσματικά την αντίσταση του εξοπλισμού σε βραχυκυκλώματα και κεραυνούς ενώ αποτροπή τοπικής υπερθέρμανσης. Εξασφαλίζει ανώτερη λειτουργική σταθερότητα και αντίσταση παρεμβολών, καθιστώντας το κατάλληλο για σύνθετα περιβάλλοντα όπως βιομηχανικές εγκαταστάσεις και υπαίθρια δίκτυα ηλεκτρικής ενέργειας.

3. Ανθεκτικό στη διάβρωση, ανθεκτικό κυματοειδές δοχείο λαδιού

Η δεξαμενή κατασκευάζεται από χάλυβα ψυχρής έλασης ακριβείας χρησιμοποιώντας μια εξειδικευμένη γραμμή παραγωγής κυματοειδούς δεξαμενής και διαθέτει αντιδιαβρωτική επιφανειακή επίστρωση, επιτρέποντάς της να αντέχει σε σκληρές συνθήκες, όπως έκθεση σε λάδι και χημική διάβρωση. Ο κυματοειδές σχέδιο συνδυάζει αποτελεσματική απαγωγή θερμότητας με προσαρμοστική παραμόρφωση δυνατότητες? φιλοξενεί τη θερμική διαστολή και συστολή του μονωτικού λαδιού, διατηρεί έναν πλήρη αέρα σφραγίζει για να επιβραδύνει τη γήρανση του λαδιού και παρατείνει σημαντικά τη διάρκεια ζωής του εξοπλισμού.

4. Μονωτική Δομή Υψηλής Ασφάλειας

Ο αυτοψυκτικός μετασχηματιστής βυθισμένου σε λάδι 630 kVA χρησιμοποιεί μια μονωτική δομή κατηγορίας Α με ομόκεντρη υψηλή και περιελίξεις χαμηλής τάσης. Η μόνωση μεταξύ των πηνίων χρησιμοποιεί ένα σύνθετο σχέδιο - συνδυάζει μανίκια από χαρτόνι με μικρά κενά λαδιού—για εξασφάλιση υψηλής διηλεκτρικής αντοχής και εξαιρετικής απόδοσης στεγανοποίησης. Αυτός ο σχεδιασμός μετριάζει αποτελεσματικά κινδύνους ασφαλείας όπως διαρροή, βραχυκύκλωμα και βλάβη μόνωσης, υποστηρίζει 24ωρη συνεχή λειτουργία και συμμορφώνεται με τα εθνικά πρότυπα ασφάλειας ισχύος.

Τύπος προϊόντος

Ανάλυση Εξοικονόμησης Ενέργειας και Οικονομικού Οφέλη

Ο αυτοψυκτικός μετασχηματιστής βυθισμένου σε λάδι 630 kVA προσφέρει εξαιρετικές δυνατότητες εξοικονόμησης ενέργειας και μείωσης του άνθρακα. Οι τυποποιημένοι τύποι επιτρέπουν τον ακριβή υπολογισμό του ετήσιου κόστους ηλεκτρικής ενέργειας και των εκπομπών άνθρακα, παρέχοντας Υποστήριξη βάσει δεδομένων για εταιρικές αναβαθμίσεις ενεργειακής απόδοσης και διαχείριση κόστους. Οι βασικοί τύποι είναι οι εξής:

1. Τύπος ετήσιου κόστους ηλεκτρικής ενέργειας: Ετήσιο κόστος ηλεκτρικής ενέργειας (CNY/έτος) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσος όρος Συντελεστής Φορτίου)²] × 365 × 24 × Τιμή ηλεκτρικής ενέργειας
2. Τύπος ετήσιων εκπομπών CO₂: Ετήσιες εκπομπές άνθρακα (kg) = [Απώλεια χωρίς φορτίο (kW) + Απώλεια φορτίου (kW) × (Μέσο φορτίο Συντελεστής)²] × 365 × 24 × Συντελεστής Εκπομπών Άνθρακα (kg-CO₂/kWh)

Σε σύγκριση με τους παραδοσιακούς, ξεπερασμένους μετασχηματιστές, αυτό το προϊόν παρουσιάζει σημαντικά χαμηλότερες απώλειες χωρίς φορτίο και φορτίο μείωση του κόστους ηλεκτρικής ενέργειας και των εκπομπών άνθρακα σε ευθυγράμμιση με τις πολιτικές αναβάθμισης της πράσινης ενέργειας. Προσφέρει ψηλά οικονομική αποδοτικότητα για μακροπρόθεσμη λειτουργία και σύντομη περίοδο απόσβεσης, προσφέροντας τόσο οικονομική όσο και περιβαλλοντική αξία.

Τεχνικές Παράμετροι

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S11

Σημείωση: Για μετασχηματιστές με ονομαστική χωρητικότητα 500 kVA και κάτω, η απώλεια φορτίου πάνω από τη ράμπα στον πίνακα είναι ισχύει για το Dyn11 ομάδα σύνδεσης και η απώλεια φορτίου κάτω από τη ράμπα ισχύει για την ομάδα σύνδεσης Yyn0.

Τριφασικός ol-εμβυθισμένος μετασχηματιστής διανομής σειράς 10kV S13

Τριφασικός μετασχηματιστής διανομής λαδιού σειράς 10kV S14

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

Υποθέσεις εφαρμογής πραγματικού κόσμου

1. Έργο Αναβάθμισης Αστικού και Αγροτικού Δικτύου

Σε ένα έργο αναβάθμισης του αγροτικού δικτύου στο Zhejiang, ο απαρχαιωμένος εξοπλισμός υψηλής απώλειας αντικαταστάθηκε σε παρτίδες. Απευθυνόμενος ζητήματα όπως σημαντικές διακυμάνσεις φορτίου, ανισορροπία τριών φάσεων και υπερβολικές αρμονικές, αυτό προϊόν - αξιοποιώντας τα πλεονεκτήματα ενός τρισδιάστατου τυλιγμένου πυρήνα για σταθεροποίηση και ισορροπία τάσης - θεμελιωδώς βελτιωμένο ποιότητα τροφοδοσίας. Οι μετρήσεις πεδίου έδειξαν μείωση πάνω από 30% στην απώλεια χωρίς φορτίο ανά μονάδα και πτώση 40% στην το ποσοστό αστοχίας τροφοδοσίας για την περιοχή διανομής. Η μονάδα είναι κατάλληλη για σύνθετη αγροτική λειτουργία συνθήκες, διευκολύνοντας τις ενεργειακά αποδοτικές αναβαθμίσεις του δικτύου.

2. Έργο σταθμού φόρτισης φορτηγών βαρέων καθηκόντων

Ένας σταθμός φόρτισης φορτηγών βαρέως τύπου στο Suzhou ανέπτυξε πολλές μονάδες αυτού του μοντέλου μετασχηματιστή για υποστήριξη λειτουργίες που περιλαμβάνουν συχνή εκκίνηση/διακοπή πασσάλων φόρτισης και ξαφνικές αλλαγές φορτίου. Με εξαιρετική ζέστη απόδοση διαρροής (αυτοψύξη βυθισμένη στο λάδι), ο μετασχηματιστής διατηρεί σταθερό και ελεγχόμενο πηνίο θερμοκρασίες κατά τη λειτουργία πλήρους φορτίου χωρίς διαδρομές που σχετίζονται με υπερθέρμανση. Αυτό εξασφαλίζει 24ωρη αδιάλειπτη λειτουργία λειτουργία του σταθμού, μειώνοντας αποτελεσματικά το κόστος που σχετίζεται με τη συντήρηση και το χρόνο διακοπής λειτουργίας.

FAQ

Ε1: Ποια επίπεδα τάσης και σενάρια εφαρμογής είναι συμβατά με το Usune 630kVA αυτοψυκτικό με λάδι μετασχηματιστής;

Το προϊόν υποστηρίζει όλες τις κύριες ονομασίες υψηλής τάσης (10kV, 20kV και 36kV) και είναι κατάλληλο για εφαρμογές όπως αναβαθμίσεις αστικών και αγροτικών δικτύων, διανομή βιομηχανικής και εξορυκτικής ενέργειας, σταθμούς φόρτισης και προκατασκευασμένοι ή αρθρωτοί υποσταθμοί. Διαθέτει αυτοψυκτικό σχεδιασμό χωρίς ανεμιστήρα, βυθισμένο στο λάδι, κατάλληλο για εξωτερικούς χώρους εγκατάσταση? Είναι ανθεκτικό στις ακραίες θερμοκρασίες, τη σκόνη και την ήπια διάβρωση, προσφέροντας εξαιρετική προσαρμοστικότητα σε διάφορες συνθήκες λειτουργίας.

Ε2: Ποια είναι τα συγκεκριμένα πλεονεκτήματα εξοικονόμησης ενέργειας αυτού του μετασχηματιστή και πώς μειώνει το κόστος;

Το βασικό χαρακτηριστικό εξοικονόμησης ενέργειας του προϊόντος είναι η τρισδιάστατη δομή του πυρήνα πληγής χωρίς κενά, η οποία μειώνει σημαντικά τη μαγνητική απώλειες κυκλώματος, χωρίς φορτίο και φορτίο, ενώ μειώνει αποτελεσματικά τις απώλειες αρμονικών και σχετιζόμενων με τη θερμότητα. Υπό στάνταρ συνθήκες λειτουργίας, μειώνει τη συνολική κατανάλωση ενέργειας κατά 20%-30% σε σύγκριση με τον συμβατικό εξοπλισμό του ίδια χωρητικότητα. Αυτό οδηγεί σε σημαντική εξοικονόμηση στο ετήσιο κόστος ηλεκτρικής ενέργειας και μειωμένες εκπομπές άνθρακα, ευθυγράμμιση με πολιτικές πράσινης ενέργειας και την παροχή εξαιρετικών μακροπρόθεσμων οικονομικών οφελών.

Ε3: Ποια είναι τα πλεονεκτήματα όσον αφορά τη διάρκεια ζωής του εξοπλισμού και την καθημερινή λειτουργία και συντήρηση (O&M);

Ο εξοπλισμός χρησιμοποιεί μια αερομονωμένη δεξαμενή κυματοειδούς λαδιού και αντιδιαβρωτικά μονωτικά υλικά κατηγορίας Α, τα οποία επιβραδύνει σημαντικά τη γήρανση του λαδιού και της ίδιας της μονάδας, με αποτέλεσμα μεγαλύτερη διάρκεια ζωής από την τυπική μετασχηματιστές. Διαθέτει χαμηλό ποσοστό αστοχίας και ισχυρή αντοχή σε κραδασμούς και παρεμβολές. Συντήρηση ρουτίνας απαιτεί μόνο περιοδικούς ελέγχους της στάθμης λαδιού και της κατάστασης μόνωσης, καθιστώντας το O&M απλό και οικονομικό — ιδανικό για σενάρια που απαιτούν μακροχρόνια, αδιάλειπτη λειτουργία.
