Μετασχηματιστής ρεύματος εξωτερικού χώρου

Ο χωρητικός μετασχηματιστής ρεύματος εξωτερικού χώρου LB6-110kV είναι ένας βασικός εξοπλισμός υποστήριξης υψηλής τάσης από την Zhejiang Yousen Ηλεκτρικό. Ειδικά σχεδιασμένο για σύνθετες συνθήκες λειτουργίας σε εξωτερικούς χώρους, διαθέτει ένα πλήρως σφραγισμένο λαδόχαρτο μονωτική δομή βυθισμένη στο λάδι, ονομαστική τάση λειτουργίας 110 kV, μέγιστη τάση λειτουργίας 126 kV και είναι συμβατό με δίκτυα εναλλασσόμενου ρεύματος 50Hz/60Hz, ικανοποιώντας τις λειτουργικές απαιτήσεις μη αποτελεσματικής γείωσης ουδέτερου σημείου συστήματα.

Αυτό το προϊόν ενσωματώνει λειτουργίες μέτρησης και προστασίας, εξοπλισμένες με περιελίξεις μέτρησης κατηγορίας 0,2 και κλάσης 0,5 και περιελίξεις προστασίας 5P/10P. Υποστηρίζει διπλούς λόγους μετασχηματισμού για εναλλαγή σειρών και παράλληλων συνδέσεων, με κάλυψη πρωτογενούς ρεύματος 2×50A–2×1000A και δευτερεύουσα έξοδο 1A/5A. Χρησιμοποιώντας την κατασκευή ακριβείας διεργασίες σε ένα αξιόπιστο εργοστάσιο, το προϊόν διαθέτει εξαιρετική περιβαλλοντική προσαρμοστικότητα: το τυπικό μοντέλο είναι κατάλληλο για υψόμετρα κάτω των 1000 μέτρων, ενώ το μοντέλο υψηλού υψομέτρου GYW μπορεί να λειτουργεί σταθερά σε υψόμετρο 4000 μέτρων. Είναι ευρέως χρησιμοποιείται σε αστικούς και αγροτικούς υποσταθμούς, βιομηχανική και εξορυκτική παροχή ρεύματος και νέα σενάρια παραγωγής ενέργειας.

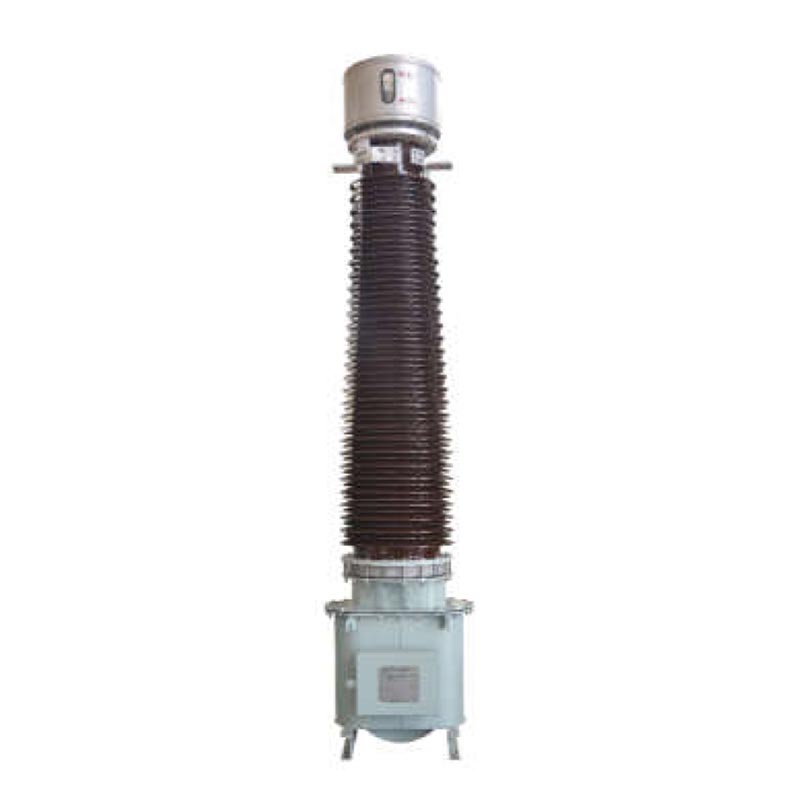

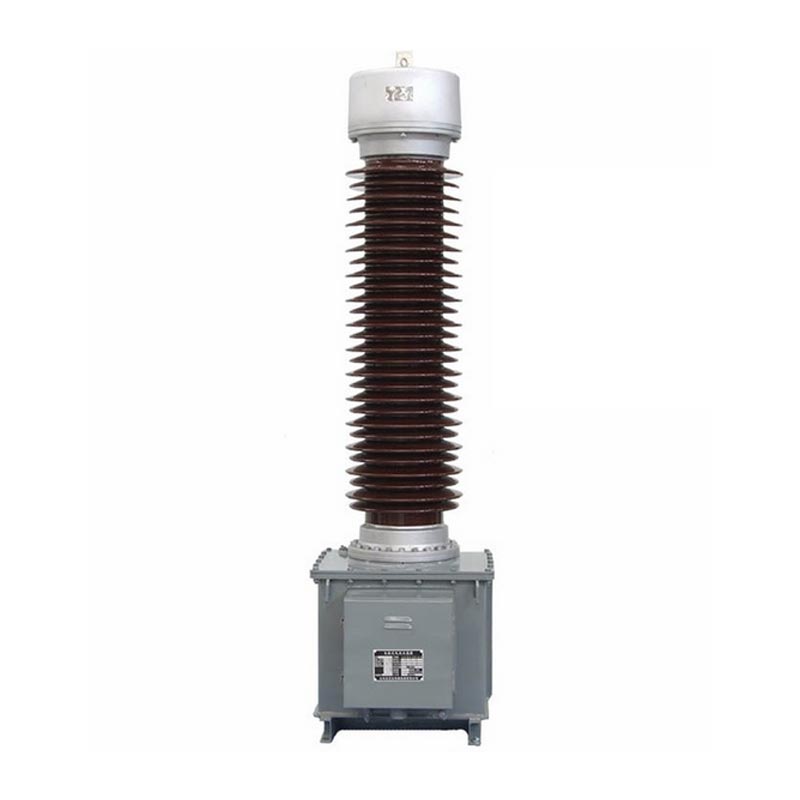

LB6-110kV Χωρητικός μετασχηματιστής ρεύματος

Επεξήγηση μοντέλου και όροι χρήσης

1. Επεξήγηση παραμέτρου μοντέλου

Ο πλήρης αριθμός μοντέλου για το Outdoor Current Transformer είναι LB6-110kV P/P/P/0,5ab/c, χωρισμένος σε τρεις πυρήνες ορισμοί:
- Βασικό μοντέλο: Το L υποδεικνύει μετασχηματιστή ρεύματος, το B υποδεικνύει επίπεδο προστασίας, το 6 υποδεικνύει σειριακό αριθμό σχεδίασης, Το 110 υποδεικνύει το ονομαστικό επίπεδο τάσης και το W2 αντιπροσωπεύει τη δευτερεύουσα διαμόρφωση κατά της ρύπανσης.
- Συνδυασμός Ακρίβειας: Ενσωματωμένα τέσσερα σετ δευτερευόντων περιελίξεων, συμπεριλαμβανομένης μιας περιέλιξης μέτρησης κατηγορίας 0,5 και τρεις περιελίξεις προστασίας κατηγορίας P, που υποστηρίζουν διάφορους συνδυασμούς ακριβείας για προσαρμογή σε διαφορετικές μετρήσεις και απαιτήσεις ακρίβειας προστασίας.
- Αναλογία ρεύματος: Επισημαίνεται 2*a/c, υποστηρίζει εναλλαγή διπλού λόγου. Η αναλογία είναι a/c όταν η κορυφή συντήρησης λαδιού Ο εξωτερικός σύνδεσμος συνδέεται σε σειρά και 2*a/c όταν συνδέεται παράλληλα. Η επιτόπια καλωδίωση επιτρέπει την εύκολη εναλλαγή.

2. Τυπικές συνθήκες λειτουργίας

- Θερμοκρασία περιβάλλοντος: Μέγιστη +40℃, Ελάχιστη -25℃, Μέση Ημερήσια Μέγιστη +30℃; Οι συνθήκες εξαιρετικά χαμηλής θερμοκρασίας μπορούν να προσαρμοστεί και να αποτελέσει αντικείμενο διαπραγμάτευσης.
- Υψόμετρο εγκατάστασης: Τυπικός τύπος ≤1000m; LB6-110 GYW Τύπος High Altitude ≤4000m.

Δομικά χαρακτηριστικά προϊόντος

1.Δομή περιέλιξης και μόνωσης

Η κύρια περιέλιξη υιοθετεί μια δομή σχήματος U. Οι προδιαγραφές 2×400A και κάτω χρησιμοποιούν επίπεδο χαλκό με μόνωση χαρτιού σύρμα, ενώ οι προδιαγραφές 2×500A–2×1000A χρησιμοποιούν ημικυκλικούς σωλήνες αλουμινίου με διπλό λοβό. Ο πυρήνας χρησιμοποιεί α χωρητική διαδικασία μόνωσης λαδιού, με χαρτί καλωδίου υψηλής τάσης που τυλίγει την κύρια μόνωση. Πολλαπλές στρώσεις της θωράκισης του πυκνωτή δημιουργούν ένα ομοιόμορφο ηλεκτρικό πεδίο, με το εσωτερικό στρώμα να συνδέεται με την υψηλή τάση και το εξωτερικό στρώμα γειωμένο, βελτιώνοντας σημαντικά την ασφάλεια της μόνωσης. Η κύρια περιέλιξη χωρίζεται σε δύο τμήματα με τέσσερις ακροδέκτες, που συνδέονται με την επάνω δεξαμενή λαδιού για εύκολη εναλλαγή αναλογίας.

2.Σχεδίαση Σφραγισμένης Προστασίας

Ένας μεταλλικός διαστολέας είναι εγκατεστημένος στο επάνω μέρος για να αντισταθμίζει αυτόματα τις αλλαγές στον όγκο του μονωτικού λαδιού που προκαλούνται από οι διακυμάνσεις της θερμοκρασίας, απομονώνουν τον αέρα και αποτρέπουν τη γήρανση του λαδιού λόγω υγρασίας, παρατείνοντας έτσι τη διάρκεια ζωής του εξοπλισμού. Ο διαστολέας διαθέτει ενσωματωμένο παράθυρο παρατήρησης στάθμης λαδιού για παρακολούθηση της στάθμης λαδιού σε πραγματικό χρόνο. Όλα δευτερεύοντα οι ακροδέκτες και οι ακροδέκτες της κύριας θωράκισης συνδέονται κεντρικά στο κουτί διακλάδωσης της δεξαμενής λαδιού, διασφαλίζοντας τυποποιημένη καλωδίωση και ισχυρές δυνατότητες κατά των παρεμβολών.

3.Δομή Ασφαλούς Εγκατάστασης

Η δεξαμενή λαδιού είναι συγκολλημένη από υψηλής ποιότητας χαλύβδινες πλάκες, με προ-τρυπημένες οπές ανύψωσης στο κάτω μέρος για σταθερότητα συνολική ανύψωση. Το κουτί διακλάδωσης και η δεξαμενή λαδιού είναι εξοπλισμένα με ειδικά μπουλόνια γείωσης για να διασφαλίζεται η αξιοπιστία γείωση της δευτερεύουσας περιέλιξης και ολόκληρης της μονάδας. Το προϊόν διαθέτει σχεδιασμό μειωμένης πολικότητας. όταν πρωτοβάθμιο Το ρεύμα P1 εισέρχεται και το P2 εξέρχεται, το δευτερεύον ρεύμα εξέρχεται μέσω S1/S2/S3, σύμφωνα με τις βιομηχανικές προδιαγραφές καλωδίωσης λογική και διευκόλυνση της επιτόπιας θέσης σε λειτουργία.

Βασικές Τεχνικές Παράμετροι

1. Βασικές Ηλεκτρικές Παράμετροι

- Ονομαστική τάση λειτουργίας: 110kV; Μέγιστη Τάση Λειτουργίας: 126kV
- Ονομαστική συχνότητα: 50/60Hz; Polarity: Αφαιρετική πολικότητα
- Ονομαστικό πρωτεύον ρεύμα: 2×50A～2×1000A (διαθέσιμες πολλές προδιαγραφές)
- Ονομαστικό δευτερεύον ρεύμα: 1A, 5A
- Δευτερεύουσα Χωρητικότητα Εξόδου: 15VA~50VA (προσαρμόσιμη αναλογία μετασχηματιστή)

2. Πρότυπα σφαλμάτων ακρίβειας

- Κατηγορία μέτρησης (0,2/0,5): Σφάλμα ρεύματος ±0,2%～±1,5%, διαφορά φάσης 10′~90′, κάλυψη ενέργειας υψηλής ακρίβειας απαιτήσεις μέτρησης.
- Κατηγορία προστασίας (5P/10P): Σφάλμα ρεύματος κατηγορίας 5P ≤±1%, σύνθετο σφάλμα ≤5%; Σύνθετο σφάλμα κλάσης 10P ≤10%, αξιόπιστη λειτουργία προστασίας σε περίπτωση βλάβης του συστήματος.

3. Αντοχή σε παραμέτρους τάσης και μόνωσης

- Τάση αντοχής συχνότητας ισχύος: 185 kV/1 λεπτό για πρωτεύοντα και δευτερεύοντα κυκλώματα και προς τη γείωση. 3 kV/1 λεπτό για δευτερεύοντα κυκλώματα και στη γείωση. 5 kV/1 λεπτό για κύρια θωράκιση στη γείωση. Δοκιμή ξηρής εξωτερικής μόνωσης: 230kV; υγρό δοκιμή: 185kV.
- Lightning Impulse Stand Voltage: Εσωτερική μόνωση 450kV; GYW2 αντιρρυπαντικού τύπου μεγάλου υψομέτρου έως 560 kV.
- Απόσταση ερπυσμού: Τυπικός τύπος ≥16mm/kV; αντιρρυπαντικό τύπο έως ≥31mm/kV, κατάλληλος για σκληρά περιβάλλοντα όπως οι παράκτιες περιοχές, η βιομηχανική ρύπανση και τα μεγάλα υψόμετρα.

4. Παράμετροι ευστάθειας βραχυκυκλώματος

Ο εξοπλισμός παρουσιάζει εξαιρετική απόδοση θερμικής και δυναμικής σταθερότητας. Για προδιαγραφές 300-600Α, το Το βραχυχρόνιο ρεύμα θερμικής σταθερότητας μπορεί να φτάσει τα 31,5-45 kA και το ρεύμα δυναμικής σταθερότητας μπορεί να φτάσει τα 80-115 kA, ικανό να αντέχει στιγμιαίες υπερτάσεις ρεύματος βραχυκυκλώματος και να αποτρέπει τη φθορά του εξοπλισμού.

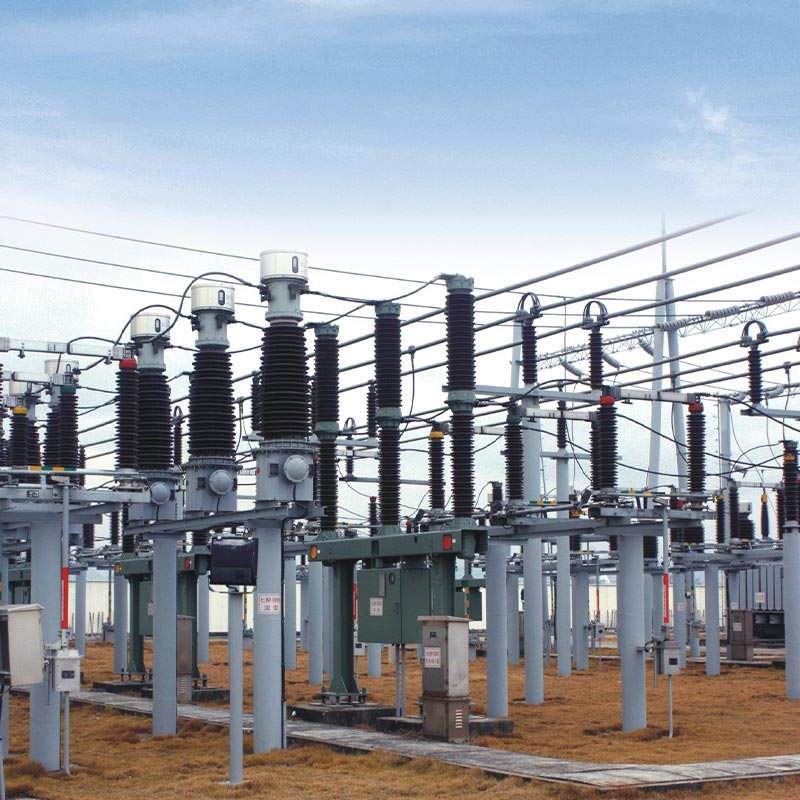

Υπόθεση εφαρμογής πραγματικού κόσμου

Ο μετασχηματιστής εξωτερικού ρεύματος Usune LB6-110kV εφαρμόστηκε με επιτυχία σε αναβάθμιση υποσταθμού δικτύου ηλεκτρικού ρεύματος 110 kV έργο στην Ανατολική Κίνα, αντικατάσταση ξεπερασμένου εξοπλισμού και επίλυση προβλημάτων όπως χαμηλή ακρίβεια, κακές καιρικές συνθήκες αντίσταση και συχνή συντήρηση.

Το έργο βρίσκεται σε ένα προαστιακό βιομηχανικό πάρκο, μια περιοχή που χαρακτηρίζεται από υγρασία όλο το χρόνο και μικρή βιομηχανική ρύπανση, παρέχοντας ρεύμα σε πολλές κατασκευαστικές εταιρείες. Το έργο επέλεξε το LB6-110kV GYW Αντιρρυπαντικό μοντέλο μεγάλου υψομέτρου (2×300/5A, 5P30/5P30/0.5S/0.2S συνδυασμός ακρίβειας). Μετά από περισσότερα από δύο χρόνια σταθερής λειτουργίας, οι περιελίξεις υψηλής ακρίβειας 0.2S/0.5S εξασφαλίζουν ακριβή μέτρηση για βιομηχανικούς χρήστες, ενώ Οι πολλαπλές περιελίξεις προστασίας επιτρέπουν την ταχεία απόκριση σε διακυμάνσεις του δικτύου και μικρά σφάλματα βραχυκυκλώματος, επιτυγχάνοντας μηδέν ψεύτικες διαδρομές και μηδέν αστοχίες ακινητοποίησης. Η πλήρως σφραγισμένη δομή αντιστέκεται αποτελεσματικά στην υγρασία και τους ρύπους διάβρωση, χωρίς διαρροή λαδιού ή προβλήματα γήρανσης της μόνωσης, μειώνοντας τον επακόλουθο φόρτο εργασίας συντήρησης κατά περισσότερο από 60%, επαληθεύοντας πλήρως τη σταθερότητα και την αξιοπιστία του προϊόντος κάτω από σκληρές συνθήκες λειτουργίας.

LB 6 - 110 kV εμφάνιση και διαστάσεις εγκατάστασης

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Πώς να κάνετε εναλλαγή μεταξύ αναλογιών διπλού ρεύματος επί τόπου;

Δεν απαιτείται αποσυναρμολόγηση εξοπλισμού. Μόνο η διαμόρφωση καλωδίωσης των εξωτερικών βυσμάτων στο πάνω λάδι ο συντηρητής χρειάζεται προσαρμογή. Η σειριακή σύνδεση των πρωτευόντων περιελίξεων είναι ο λόγος βάσης a/c. παράλληλη σύνδεση έχει ως αποτέλεσμα διπλάσιο λόγο πρωτεύοντος ρεύματος 2*a/c. Ο εξοπλισμός αποστέλλεται παράλληλα από προεπιλογή. απλά ακολουθήστε το διάγραμμα καλωδίωσης για γρήγορη εναλλαγή χωρίς να επηρεάζεται η μόνωση ή η διάρκεια ζωής του εξοπλισμού.

Ε2: Ποια σενάρια είναι κατάλληλα για διαφορετικά μοντέλα μόνωσης και αντιρρύπανσης;

Ο τυπικός τύπος (≥16mm/kV) είναι κατάλληλος για πεδινές περιοχές με καλό περιβάλλον κάτω από 1000m. W αντιρρυπαντικού τύπου (≥20mm/kV) είναι κατάλληλο για αστικά και γενικά σενάρια βιομηχανικής ρύπανσης. Αντιρρυπαντικό τύπου GYW σε μεγάλο υψόμετρο (≥25mm/kV) είναι κατάλληλο για περιοχές με μεγάλο υψόμετρο κάτω από 4000m. Ο ενισχυμένος τύπος GYW2 (≥31mm/kV) έχει σχεδιαστεί για ακραία συνθήκες όπως ο ψεκασμός παράκτιου αλατιού, η έντονη βιομηχανική ρύπανση και τα εξαιρετικά μεγάλα υψόμετρα, που προσφέρουν ισχυρότερη μόνωση αντιγηραντική απόδοση.

Ε3: Ποια είναι τα βασικά ζητήματα συντήρησης για τον μετασχηματιστή ρεύματος εξωτερικού χώρου;

Πρώτον, η δευτερεύουσα λειτουργία ανοιχτού κυκλώματος απαγορεύεται αυστηρά για την αποφυγή κινδύνων επαγωγής υψηλής τάσης. Δεύτερον, το Η σφραγισμένη δομή δεν πρέπει να αποσυναρμολογείται αυθαίρετα. Η λειτουργία χωρίς συντήρηση είναι δυνατή υπό κανονικές συνθήκες προϋποθέσεις. Τρίτον, η διηλεκτρική απώλεια και η αντίσταση μόνωσης πρέπει να ελέγχονται ετησίως και τα δεδομένα πρέπει να ελέγχονται βασικά συνεπής με τις εργοστασιακές τιμές. Τέταρτον, τα επίπεδα λαδιού πρέπει να ελέγχονται εποχιακά και να πιστοποιούνται Το λάδι μετασχηματιστή πρέπει να προστίθεται αμέσως όταν η στάθμη λαδιού είναι χαμηλή.

Πλεονεκτήματα προϊόντος και περίληψη

Ο μετασχηματιστής ρεύματος εξωτερικού χώρου Usune LB6 110kV/126kV, με τον τυποποιημένο σχεδιασμό, τη σταθερή απόδοση και ισχυρή περιβαλλοντική προσαρμοστικότητα, λύνει τα σημεία πόνου του παραδοσιακού εξοπλισμού, όπως η ευαισθησία σε υγρασία, εύκολη γήρανση του λαδιού και αδύναμες αντιρρυπαντικές ιδιότητες. Ευέλικτοι συνδυασμοί αναλογίας και ακρίβειας μπορούν να ανταποκριθούν στις διαφοροποιημένες ανάγκες μέτρησης ηλεκτρικού δικτύου, προστασίας ρελέ και παρακολούθησης βιομηχανικής ισχύος. Ως υψηλής ποιότητας εξοπλισμός υψηλής τάσης που παράγεται σε ένα αξιόπιστο κινεζικό εργοστάσιο, παρέχει εξαιρετικά αξιόπιστο, οικονομικά αποδοτικό και λύσεις χαμηλής συντήρησης για παγκόσμια έργα ηλεκτρικής ενέργειας, καθιστώντας την έναν αξιόπιστο προμηθευτή για εταιρείες ηλεκτρικού δικτύου και εργολάβοι μηχανικών.
