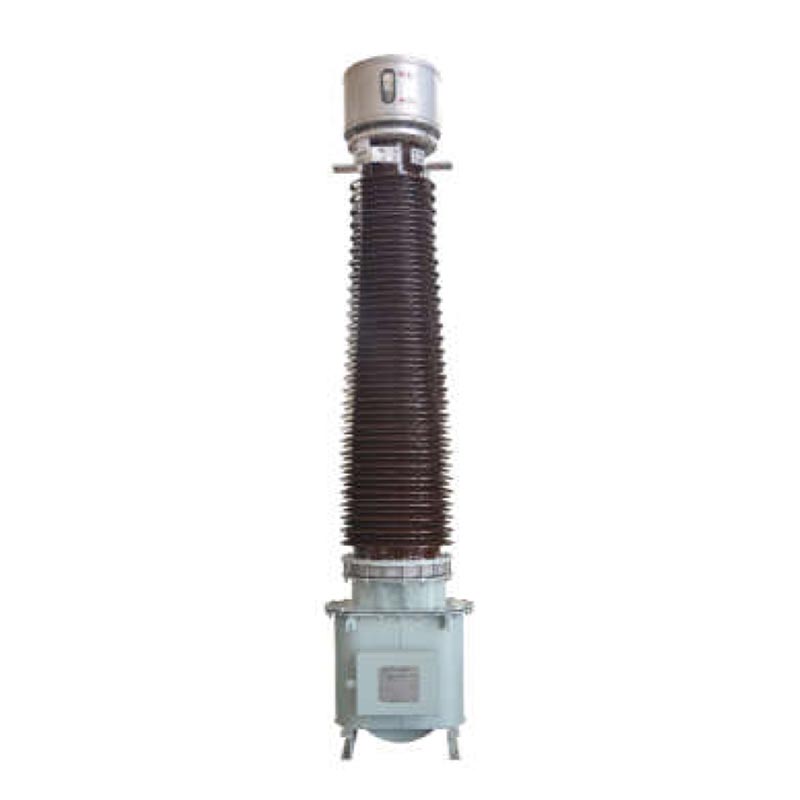

Μετασχηματιστής ρεύματος 110 kV

Ο μετασχηματιστής ρεύματος Usune LB6-110 kV είναι μια εξωτερική συσκευή ανίχνευσης ρεύματος υψηλής ακρίβειας προσαρμοσμένη σε ισχύ μέσης και υψηλής τάσης πλέγματα. Υιοθετεί μια αρθρωτή δομή και μια σχεδίαση δευτερεύουσας περιέλιξης πολλαπλών ομάδων. Η μέθοδος καλωδίωσης μπορεί να ρυθμιστεί μέσω εξωτερικές πλάκες σύνδεσης στην επάνω διάταξη συντήρησης λαδιού, επιτρέποντας την ευέλικτη εναλλαγή μεταξύ των αναλογιών διπλού ρεύματος τις τρέχουσες ανάγκες ανίχνευσης και προστασίας σφαλμάτων σε διαφορετικές συνθήκες λειτουργίας.

Αυτό το προϊόν συμμορφώνεται με το εθνικό πρότυπο GB/T20840.2-2014 και τα διεθνή ηλεκτροτεχνικά πρότυπα IEC. Αυτό περιλαμβάνει τυπικά μοντέλα, σε μεγάλο υψόμετρο και ανθεκτικά στη ρύπανση μοντέλα, που προσφέρουν εξαιρετική μέτρηση και προστασία ακρίβεια. Κατάλληλο τόσο για συμβατικές όσο και για σκληρές εξωτερικές συνθήκες, είναι ένας βασικός εξοπλισμός υποστήριξης για οικιακά συστήματα μεταφοράς και διανομής ισχύος 110 kV.

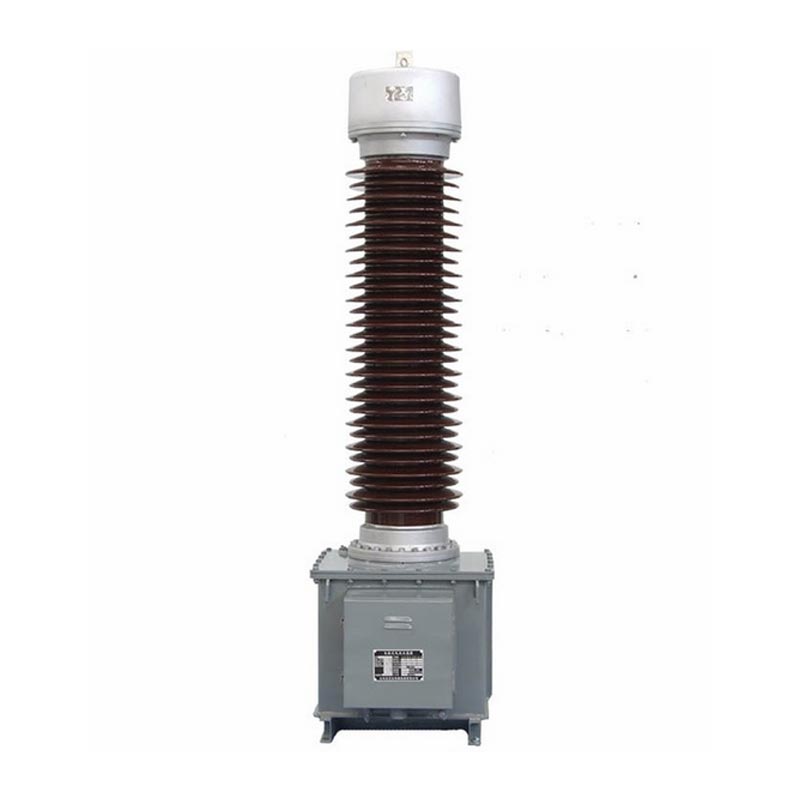

LB6-110kV Χωρητικός μετασχηματιστής ρεύματος

Επεξήγηση μοντέλου και ισχύουσες συνθήκες λειτουργίας

1. Σημασία κωδικού μοντέλου

Το πλήρες μοντέλο προϊόντος είναι LB6-110kV (συνδυασμός ακρίβειας + λόγος ρεύματος), με σαφή και τυποποιημένη τμηματοποίηση εξηγήσεις:
- Βασικό μοντέλο: L για μετασχηματιστή ρεύματος, B για με επίπεδο προστασίας, 6 για σειριακό αριθμό σχεδίασης, 110 για ονομαστική τάση 110kV, W2 για δευτερεύουσα αντιρρυπαντική σχεδίαση
- Συνδυασμός Κατηγορίας Ακρίβειας: Υποστηρίζει πολλαπλούς συνδυασμούς περιέλιξης όπως P/P/P/0,5 και P/P/0,2, συμπεριλαμβανομένων 0,2/0,5 περιελίξεις μέτρησης επιπέδου και περιελίξεις προστασίας επιπέδου 5P/10P, εξισορρόπηση μέτρησης υψηλής ακρίβειας και αξιόπιστης βλάβης προστασία.
- Προδιαγραφή αναλογίας ρεύματος: Επισημαίνεται ως 2*a/c, υποστηρίζει μεταγωγή διπλού λόγου ρεύματος, η σύνδεση σε σειρά είναι a/c, η παράλληλη σύνδεση είναι 2*a/c, το πρωτεύον ρεύμα καλύπτει 2×50A~2×1000A, το δευτερεύον ρεύμα είναι 1A/5A πλήρεις προδιαγραφές

2. Ισχύουσες Συνθήκες Λειτουργίας

- Θερμοκρασία περιβάλλοντος: Κατάλληλη για συνθήκες λειτουργίας από -25℃ έως +40℃, με μέγιστη ημερήσια θερμοκρασία +30℃. Οι απαιτήσεις εξαιρετικά χαμηλής θερμοκρασίας μπορούν να προσαρμοστούν και να συζητηθούν.
- Υψόμετρο: Τυπικό μοντέλο κατάλληλο για υψόμετρα ≤1000m. Μοντέλο μεγάλου υψομέτρου GYW κατάλληλο για υψόμετρα ≤4000m.
- Περιβαλλοντική προσαρμοστικότητα: Επιλογή απόστασης ερπυσμού από 16mm/KV έως 31mm/KV, κατάλληλη για διάφορα σενάρια συμπεριλαμβανομένων συμβατικών εφαρμογών προστασίας από τη διάβρωση ακτών και αντιρρυπαντικών εφαρμογών σε μεγάλο υψόμετρο.

Βασικά δομικά χαρακτηριστικά

1.Βελτιστοποιημένο σύστημα μόνωσης

Χρησιμοποιεί χωρητική τεχνολογία μόνωσης λαδιού χαρτιού, με χαρτί καλωδίου υψηλής τάσης που τυλίγει τον κύριο πυρήνα περιέλιξης. Διαθέτει ένα πολυεπίπεδο στρώμα θωράκισης πυκνωτή, με το εσωτερικό στρώμα να συνδέεται με την υψηλή τάση και το εξωτερικό στρώμα γειωμένο, με αποτέλεσμα ομοιόμορφη κατανομή ηλεκτρικού πεδίου και σημαντικά βελτιωμένη ασφάλεια μόνωσης περιθώριο.

2.Αξιόπιστη δομή περιέλιξης

Η κύρια περιέλιξη έχει δομή σχήματος U. Τα μοντέλα των 2×400A και κάτω χρησιμοποιούν επίπεδο σύρμα χαλκού τυλιγμένο σε χαρτί, ενώ Τα μοντέλα των 2×500A~2×1000A χρησιμοποιούν διπλούς ημικυκλικούς σωλήνες αλουμινίου, παρέχοντας ισχυρή ικανότητα μεταφοράς ρεύματος. Το Η περιέλιξη χωρίζεται σε δύο τμήματα με τέσσερις ακροδέκτες, επιτρέποντας την ευέλικτη εναλλαγή μεταξύ αναλογιών διπλού ρεύματος.

3. Πλήρως σφραγισμένος σχεδιασμός προστασίας

Ένα μεταλλικό δοχείο διαστολής είναι εγκατεστημένο στην κορυφή για να αντισταθμίζει αυτόματα τη διαστολή και τη συστολή του όγκος λαδιού μετασχηματιστή που προκαλείται από αλλαγές θερμοκρασίας, απομονώνοντάς τον από εσωτερικό και εξωτερικό αέρα, αποτρέποντας γήρανση υγρασίας και λαδιού και παράταση της διάρκειας ζωής του εξοπλισμού.

4.Βολική εγκατάσταση και συντήρηση

Οι προ-διάτρητες οπές ανύψωσης στο κάτω μέρος της δεξαμενής διευκολύνουν την ανύψωση του εξοπλισμού. εξασφαλίζουν πολλαπλά μπουλόνια γείωσης αξιόπιστη γείωση του εξοπλισμού και των δευτερευουσών περιελίξεων. το κουτί διακλάδωσης είναι εξοπλισμένο με ειδικούς σφιγκτήρες για τυποποιημένη και ασφαλή καλωδίωση.

Βασικές Τεχνικές Παράμετροι

1.Βαθμολογημένες παράμετροι

Ονομαστική τάση λειτουργίας 110 kV, μέγιστη τάση λειτουργίας 126 kV, ονομαστική συχνότητα 50 Hz, η πολικότητα είναι αφαιρετική.

2.Μόνωση Αντοχή Επίπεδο Τάσης

Εσωτερική μόνωση πρωτεύον προς δευτερεύον και γείωση 185kV/1min, δευτερεύουσα προς γείωση 3kV/1min. εξωτερική μόνωση ξηρή τάση δοκιμής 230 kV, υγρή τάση δοκιμής 185 kV, αντίσταση κεραυνικής τάσης σε μεγάλο υψόμετρο κατά της ρύπανσης η κορυφή φτάνει τα 560 kV.

3.Ακρίβεια Απόδοση

Σφάλμα μέτρησης βαθμού 0,2/0,5, ελάχιστη διαφορά φάσης, ικανοποίηση απαιτήσεων μέτρησης υψηλής ακρίβειας. χαμηλό σύνθετο σφάλμα για το επίπεδο προστασίας 5P/10P, επιτρέποντας ταχεία απόκριση στα ρεύματα σφάλματος δικτύου.

4.Απόδοση αντίστασης βραχυκυκλώματος

Ρεύμα θερμικής σταθερότητας 5,3KA~45KA, ρεύμα δυναμικής σταθερότητας 13KA~115KA, ικανό να αντέχει στο πλέγμα κρούσεις βραχυκυκλώματος και επιδεικνύοντας ισχυρή λειτουργική σταθερότητα.

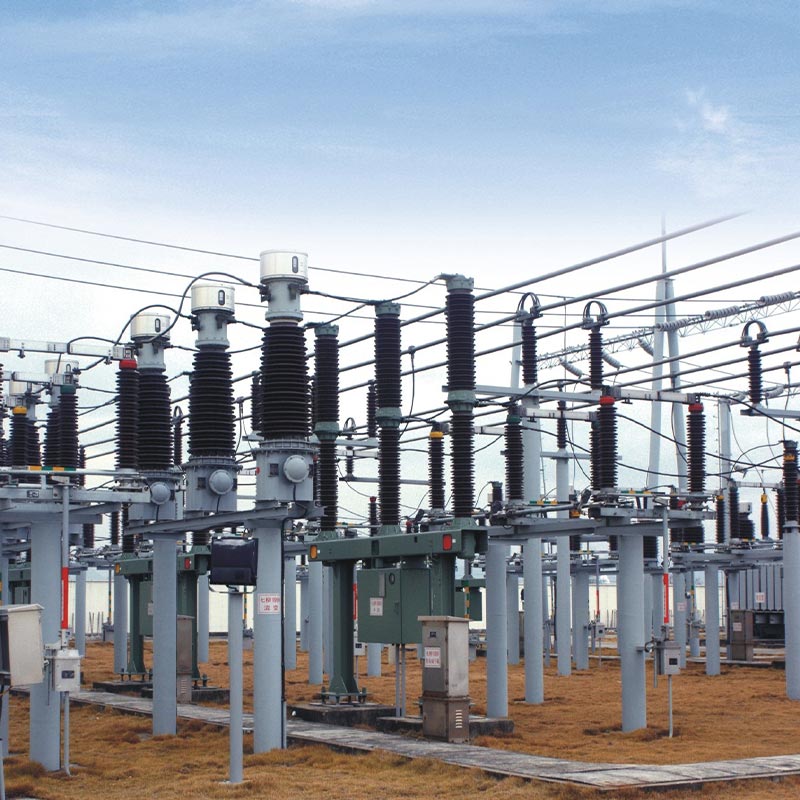

Πραγματικές Υποθέσεις Εφαρμογής Μηχανικής:

Περίπτωση: Έργο αναβάθμισης αστικού υποσταθμού 110 kV Zhejiang

Το 2024, το έργο αναβάθμισης του προαστιακού υποσταθμού 110 kV Zhejiang Jiaxing αφορούσε τη μαζική αγορά 32 Usune Μετασχηματιστές ρεύματος LB6-110kV-2×300/5 (5P30/5P30/0.5). Βρίσκεται σε βιομηχανικό σύμπλεγμα με μεγάλο φορτίο λόγω διακυμάνσεων, το έργο απαιτούσε εξαιρετικά υψηλή ακρίβεια μέτρησης και ευαισθησία προστασίας. Μετά την έναρξη λειτουργίας, ο εξοπλισμός μπορεί να συλλέξει με ακρίβεια δεδομένα ρεύματος διαύλου, επιτρέποντας την παρακολούθηση φορτίου σε πραγματικό χρόνο και την ταχεία ενεργοποίηση σφάλματος. Τα ετήσια επιχειρησιακά δεδομένα δείχνουν ότι το σφάλμα μέτρησης είναι πολύ κάτω από το εθνικό πρότυπο όριο και την προστασία Οι ενέργειες είναι ακριβείς και αξιόπιστες, επιλύοντας πλήρως τις ανακρίβειες μέτρησης παλαιότερου εξοπλισμού.

Προδιαγραφές εγκατάστασης, λειτουργίας και συντήρησης

1.Προεγκατάσταση Έλεγχος

Πριν από την εγκατάσταση, απαιτείται οπτικός έλεγχος για την εξάλειψη ελαττωμάτων όπως κατεστραμμένοι δακτύλιοι πορσελάνης, λάδι διαρροές και αναντιστοιχίες παραμέτρων πινακίδας. βεβαιωθείτε ότι η στάθμη λαδιού του διαστολέα ταιριάζει με τη θερμοκρασία περιβάλλοντος και προσθέστε κατάλληλο λάδι μετασχηματιστή (ηλεκτρική ισχύς ≥45kV) εάν η στάθμη λαδιού είναι χαμηλή.

2.Απαιτήσεις εγκατάστασης

Ο εξοπλισμός πρέπει να μεταφέρεται και να ανυψώνεται κατακόρυφα καθ' όλη τη διάρκεια της διαδικασίας, με γωνία κλίσης μεταφοράς ≤15°. Η ανύψωση επιτρέπεται μόνο μέσα από τις κάτω οπές ανύψωσης. πίεση στους δακτυλίους πορσελάνης και το λάδι ο συντηρητής απαγορεύεται αυστηρά. Η μέγιστη οριζόντια δύναμη εφελκυσμού στον πρωτεύοντα ακροδέκτη P1 είναι ≤2000N και στο P2 είναι ≤3000N. το σώμα του εξοπλισμού και το στρώμα θωράκισης πρέπει να είναι αξιόπιστα γειωμένα για να διασφαλίζεται η λειτουργική ασφάλεια.

3.Κανόνες Λειτουργίας και Συντήρησης

Κατά τη λειτουργία, το δευτερεύον τύλιγμα δεν πρέπει να είναι ανοιχτό για να αποφευχθούν κίνδυνοι υψηλής τάσης και ζημιές στον εξοπλισμό. Η πλήρως σφραγισμένη κατασκευή δεν απαιτεί συντήρηση υπό κανονικές συνθήκες λειτουργίας. Ελέγξτε την καθαριότητα του δακτύλιος πορσελάνης και στάθμη λαδιού ανά τρίμηνο. Εάν η τσιμούχα έχει καταστραφεί ή η μόνωση είναι υγρή, επιστρέψτε τη μονάδα στο εργοστάσιο για ξήρανση υπό κενό και αντικατάσταση λαδιού αμέσως.

4. Απαιτήσεις αποθήκευσης

Ο μετασχηματιστής ρεύματος 110 kV πρέπει να φυλάσσεται σε ξηρό, καλά αεριζόμενο περιβάλλον, αποφεύγοντας το άμεσο ηλιακό φως και τη βροχή. Το κάτω μέρος του η δεξαμενή λαδιού πρέπει να βρίσκεται τουλάχιστον 50 mm πάνω από το έδαφος και η θερμοκρασία αποθήκευσης πρέπει να είναι τουλάχιστον -30℃. Μετά ένα έτος αποθήκευσης, η αντίσταση μόνωσης και ο συντελεστής διηλεκτρικής απώλειας θα πρέπει να ελέγχονται περιοδικά. Αν το Το χρώμα ξεφλουδίζει μετά από παρατεταμένη αποθήκευση, το βάψιμο θα πρέπει να γίνει αμέσως.

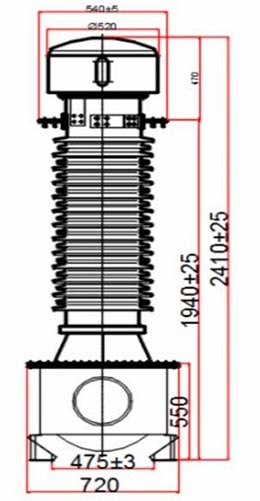

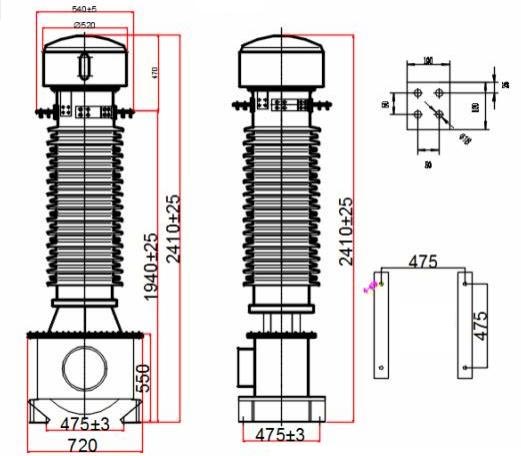

LB 6 - 110 kV εμφάνιση και διαστάσεις εγκατάστασης

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Πώς να αλλάξετε την αναλογία διπλού ρεύματος στον μετασχηματιστή ρεύματος LB6-110 kV;

Δεν απαιτείται αντικατάσταση εξοπλισμού. Απλώς ρυθμίστε τη μέθοδο καλωδίωσης του εξωτερικού βύσματος στο πάνω λάδι Συντηρητής: όταν οι πρωτεύουσες περιελίξεις συνδέονται σε σειρά, ο λόγος ρεύματος βάσης είναι a/c. όταν συνδέεται παράλληλα, είναι διπλάσιος από τον λόγο ρεύματος 2*a/c. Η λειτουργία είναι απλή και δεν απαιτεί εξειδικευμένο εξοπλισμό, προσαρμόσιμο σε διαφορετικές συνθήκες φορτίου, μειώνοντας αποτελεσματικά το κόστος αντικατάστασης εξοπλισμού.

Ε2: Ποιες είναι οι διαφορές μεταξύ των τυπικών, αντιρρυπαντικών μοντέλων και μοντέλων μεγάλου υψομέτρου;

Τα τρία μοντέλα μοιράζονται την ίδια βασική ηλεκτρική απόδοση, με δομικές βελτιστοποιήσεις προσαρμοσμένες σε συγκεκριμένες σενάρια: ① Το τυπικό μοντέλο είναι κατάλληλο για συμβατικά περιβάλλοντα έως και 1000 μέτρα υψόμετρο, με ερπυσμό απόσταση 16mm/KV; ② Το αντιρρυπαντικό μοντέλο W2 είναι κατάλληλο για παράκτιες και βιομηχανικά μολυσμένες περιοχές, με απόσταση ερπυσμού 20 mm/KV και ενισχυμένη αντοχή στη διάβρωση και τη ρύπανση. ③ Το μοντέλο GYW μεγάλου υψομέτρου είναι κατάλληλο για περιοχές μεγάλου υψομέτρου έως 4000m, με μέγιστη απόσταση ερπυσμού 31mm/KV και μπορεί να αντέξει χαμηλό αέρα περιβάλλοντα πίεσης και ισχυρής υπεριώδους ακτινοβολίας.

Ε3: Ποιες είναι οι βασικές προφυλάξεις ασφαλείας για τη μακροπρόθεσμη λειτουργία του εξοπλισμού;

Πρώτον, η δευτερεύουσα περιέλιξη πρέπει να λειτουργεί υπό φορτίο ή να βραχυκυκλώνεται. τα ανοιχτά κυκλώματα απαγορεύονται αυστηρά για την αποφυγή ατυχημάτων βλάβης υψηλής τάσης και τραυματισμών. Δεύτερον, εξασφαλίστε αξιόπιστη γείωση της διασταύρωσης κιβώτιο και το κάτω μπουλόνι γείωσης της δεξαμενής λαδιού και ότι το καλώδιο γείωσης πληροί τις προδιαγραφές για την αποφυγή στατικών συσσώρευση ηλεκτρικής ενέργειας. Τρίτον, κατά την κανονική λειτουργία, η αποσυναρμολόγηση της σφραγισμένης δομής και η αυθαίρετη δειγματοληψία είναι απαγορεύεται. Ελέγχετε τακτικά δεδομένα απώλειας διηλεκτρικού και μερικής εκφόρτισης για να εξασφαλίσετε σταθερή απόδοση μόνωσης.

Πλεονεκτήματα προϊόντος και εγγύηση εξυπηρέτησης

Ως επαγγελματίας κατασκευαστής και προμηθευτής εξοπλισμού ισχύος υψηλής τάσης στην Κίνα, ο μετασχηματιστής ρεύματος LB6-110 kV της Usune Electric διαθέτει σημαντικά πλεονεκτήματα: τυποποιημένη εργοστασιακή παραγωγή, αυστηρή τήρηση εγχώριων και διεθνών βιομηχανικά πρότυπα, διασφαλίζοντας σταθερή ακρίβεια και ισχυρή περιβαλλοντική προσαρμοστικότητα· και ένα πλήρως σφραγισμένο, Σχεδιασμός χωρίς συντήρηση, μειώνοντας σημαντικά το επακόλουθο κόστος λειτουργίας και συντήρησης. Η εταιρεία παρέχει α υπηρεσία ενιαίας στάσης, συμπεριλαμβανομένης της επιλογής και της προσαρμογής, της τεχνικής καθοδήγησης, της επιτόπιας εγκατάστασης και της μετά την πώληση συντήρηση. Οι παράμετροι μπορούν να βελτιστοποιηθούν σύμφωνα με τις ανάγκες του έργου, παρέχοντας αξιόπιστη διασφάλιση για την ασφάλεια και σταθερή λειτουργία του συστήματος ηλεκτρικού δικτύου 110 kV.
