Διακόπτης κενού εσωτερικού χώρου Hv

Ο διακόπτης κενού εσωτερικού χώρου HV είναι ένας εσωτερικός διακόπτης κενού υψηλής τάσης τριών θέσεων, τοποθετημένος ως "ασφαλές, αξιόπιστο, αποτελεσματικό, χωρίς συντήρηση και προσαρμόσιμο σε όλα τα σενάρια." Είναι κατάλληλο για ισχύ 3,6-12kV συστήματα, που αντιμετωπίζουν τα σημεία πόνου των παραδοσιακών αυτόματων διακοπτών και χρησιμεύουν ως μονάδα πυρήνα προστασίας για την ισχύ πλέγματα και βιομηχανικός εξοπλισμός.

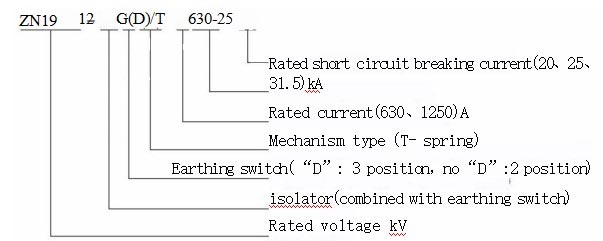

Κωδικός και σημασία στοιχείου

Σημείωση: Εάν δεν υπάρχει διακόπτης γείωσης, ο άξονας λειτουργίας γείωσης λειτουργεί ως άξονας αλληλομανδάλωσης και οι διαστάσεις παραμένουν αμετάβλητα.

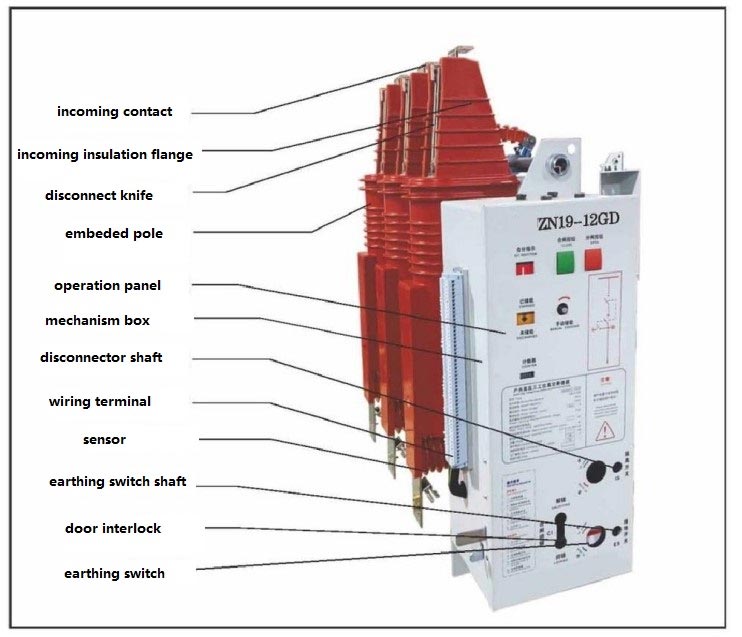

Βασικά πλεονεκτήματα

1. Ανώτερη ηλεκτρομηχανική απόδοση και μεγάλη διάρκεια ζωής

Σταθερή μηχανική δομή και εξαιρετική ηλεκτρική απόδοση. Η μηχανική διάρκεια ζωής φτάνει τους 3000 κύκλους για διακόπτες αποσύνδεσης, 10000 κύκλους για διακόπτες κυκλώματος και 3000 κύκλους για διακόπτες γείωσης. Το κύριο κύκλωμα χρησιμοποιεί ενσωματωμένους πόλους στερεάς κατάστασης, βελτιώνοντας την περιβαλλοντική προσαρμοστικότητα και την αξιοπιστία μόνωσης, επιτυγχάνοντας λειτουργία χωρίς συντήρηση και μείωση του κόστους συντήρησης.

2. Αρθρωτός σχεδιασμός και βολική λειτουργία

Το αρθρωτό πλαίσιο ενσωματώνει πολλαπλά εξαρτήματα πυρήνα, επιτυγχάνοντας μια μικρογραφία σχεδίασης. Ο μηχανισμός λειτουργίας μπορεί να αντικαθίστανται και να συντηρούνται ανεξάρτητα, υποστηρίζοντας τη χειροκίνητη λειτουργία, την αποθήκευση ενέργειας AC/DC και τον τηλεχειρισμό, προσαρμογή σε διαφορετικές επιχειρησιακές ανάγκες και βελτίωση της αποτελεσματικότητας.

3. Πολλαπλές προστασίες για την πρόληψη της κακής λειτουργίας

Ο διακόπτης κενού εσωτερικού χώρου HV είναι εξοπλισμένος με ολοκληρωμένες ηλεκτρομηχανικές συσκευές ασφάλισης. Το ο αποζεύκτης έχει ορατή θραύση μετά την ενεργοποίηση, η πόρτα του ντουλαπιού είναι κλειδωμένη με το διακόπτη γείωσης και Η εξερχόμενη γραμμή είναι εξοπλισμένη με έναν ανεπαφικό αισθητήρα ένδειξης ζωντανής γραμμής, διασφαλίζοντας πλήρως τη λειτουργία και ασφάλεια εξοπλισμού.

4. Ευέλικτες Εφαρμογές

Προσαρμόζεται σε διάφορους τύπους ντουλαπιών και μπορεί να εγκατασταθεί τόσο προς τα εμπρός όσο και προς τα πίσω. Κατάλληλο για διάφορα φορτία, είναι ιδιαίτερα κατάλληλο για σενάρια που περιλαμβάνουν συχνή λειτουργία και πολλαπλό ρεύμα βραχυκυκλώματος διακοπές, καλύπτοντας διάφορες ανάγκες διανομής ρεύματος.

Βασικές Τεχνικές Παράμετροι

Περίπτωση εφαρμογής πραγματικού κόσμου

Μια μελέτη περίπτωσης από μια μεσαίου μεγέθους βιομηχανική και μεταλλευτική επιχείρηση στην ανατολική Κίνα επαληθεύει την πρακτική εφαρμογή του προϊόντος αξία: Το σύστημα διανομής ισχύος 10 kV της επιχείρησης χρησιμοποιούσε αρχικά παραδοσιακούς διακόπτες κυκλώματος λαδιού, οι οποίοι υπέφεραν από υψηλές απώλειες, σύνθετη συντήρηση και υψηλό ποσοστό αστοχίας (8%). Μετά την αντικατάσταση του ελαττωματικού κυκλώματος με το HV Αυτόματος διακόπτης κενού εσωτερικού χώρου το 2023, επιτεύχθηκε λειτουργία χωρίς συντήρηση, εξοικονομώντας 30.000 RMB σε ετήσια συντήρηση κόστος, μειώνοντας την κατανάλωση ενέργειας κατά 68%, μειώνοντας το ποσοστό αστοχίας κάτω από 1%, και εξασφαλίζοντας σταθερή λειτουργία για 18 μήνες χωρίς αποτυχία. Αυτό καταδεικνύει πλήρως την αξία του προϊόντος στη "μείωση κόστους, βελτίωση της απόδοσης και ασφάλεια», επιδεικνύοντας τις επαγγελματικές δυνατότητες της Usune ως προμηθευτή.

Οδηγίες χρήσης και συντήρησης προϊόντος

1. Ισχύουσες Συνθήκες Λειτουργίας

Ο διακόπτης κενού εσωτερικού χώρου HV είναι κατάλληλος για εσωτερικά περιβάλλοντα με υψόμετρα ≤1000m, σεισμική ένταση ≤8 βαθμούς και χωρίς εκρηκτική διάβρωση ή έντονους κραδασμούς, με ημερήσια μέση υγρασία <95% και μηνιαίο μέσο όρο υγρασία <90%. Για υψόμετρα πάνω από 1000 μέτρα, απαιτούνται επαγγελματικοί υπολογισμοί κατά την επιλογή.

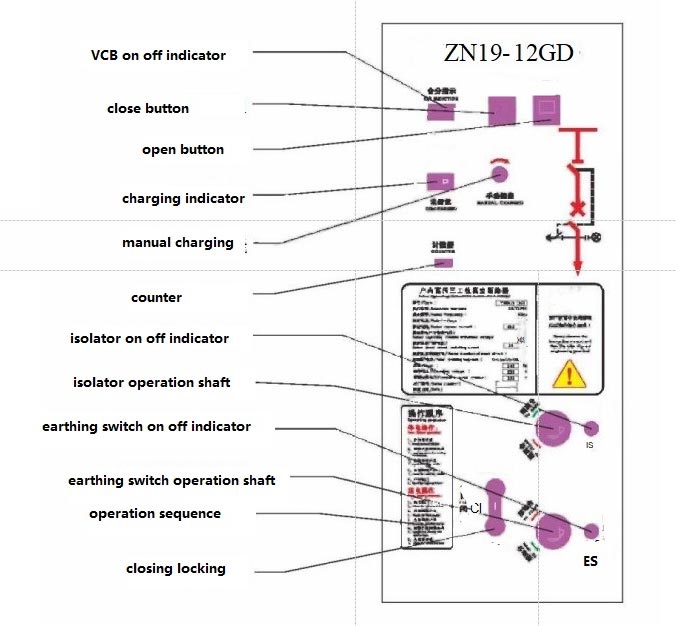

2. Λειτουργικές Διαδικασίες

Υποστηρίζει χειροκίνητη και ηλεκτρική λειτουργία: Η χειροκίνητη λειτουργία απαιτεί ειδική λαβή αποθήκευσης ενέργειας για ενέργεια αποθήκευση πριν το κλείσιμο και το άνοιγμα του διακόπτη κυκλώματος. Η ηλεκτρική λειτουργία απαιτεί σύνδεση σε δευτερεύουσα τροφοδοσία τροφοδοσία, αποθήκευση ενέργειας και λειτουργία μέσω κουμπιών ελέγχου. Ο διακόπτης απομόνωσης ανοίγει δεξιόστροφα και κλείνει αριστερόστροφα. Η πόρτα του ντουλαπιού και ο διακόπτης γείωσης είναι κλειδωμένα για ασφάλεια.

3. Απαιτήσεις συντήρησης

Ολόκληρη η μονάδα δεν χρειάζεται συντήρηση. ο διακόπτης κενού θα πρέπει να επιθεωρείται μόνο εάν υπάρχει εξωτερική ζημιά ύποπτος. Ο μηχανισμός λειτουργίας απαιτεί τακτική επιθεώρηση και το εξωτερικό πρέπει να καθαρίζεται μετά από 5 χρόνια λειτουργία ή μετά από συντήρηση. Η συντήρηση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. το βοηθητικό τροφοδοτικό πρέπει πρώτα να αποσυνδεθεί.

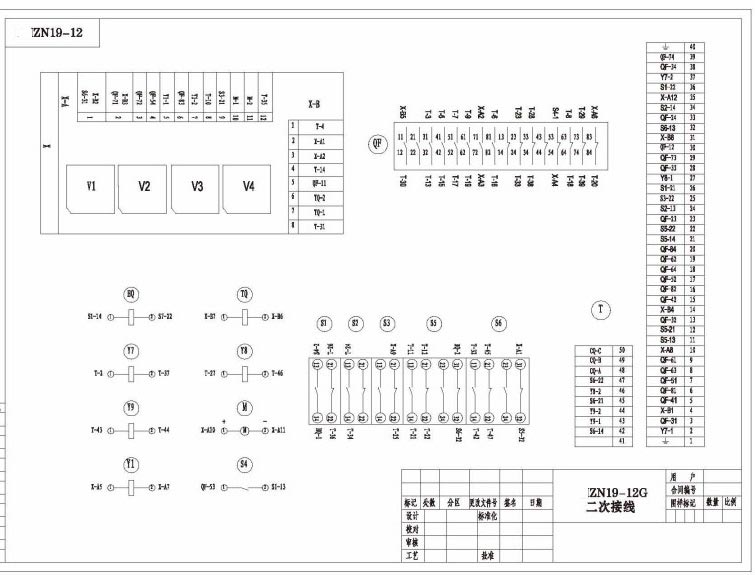

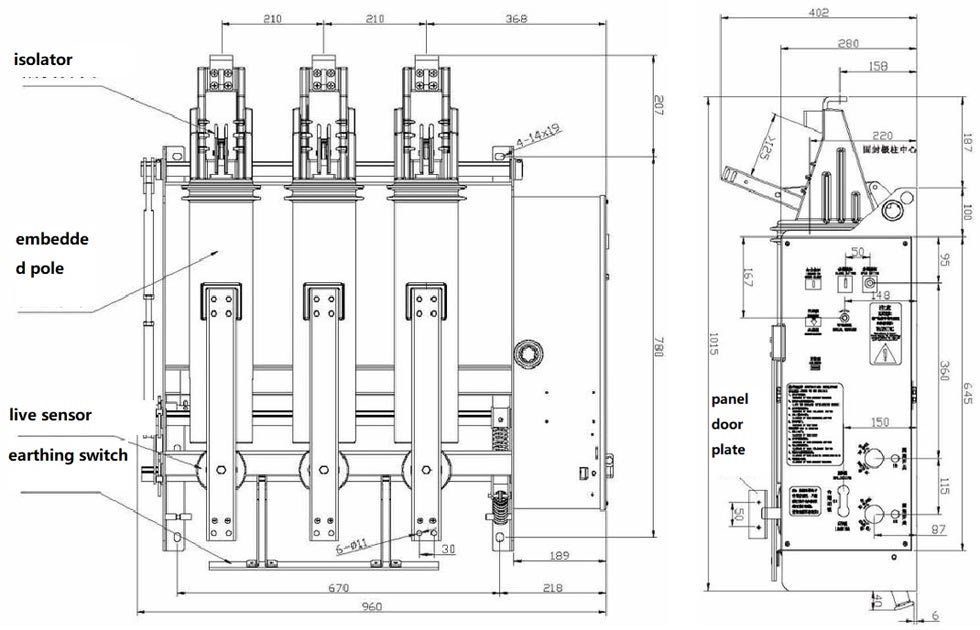

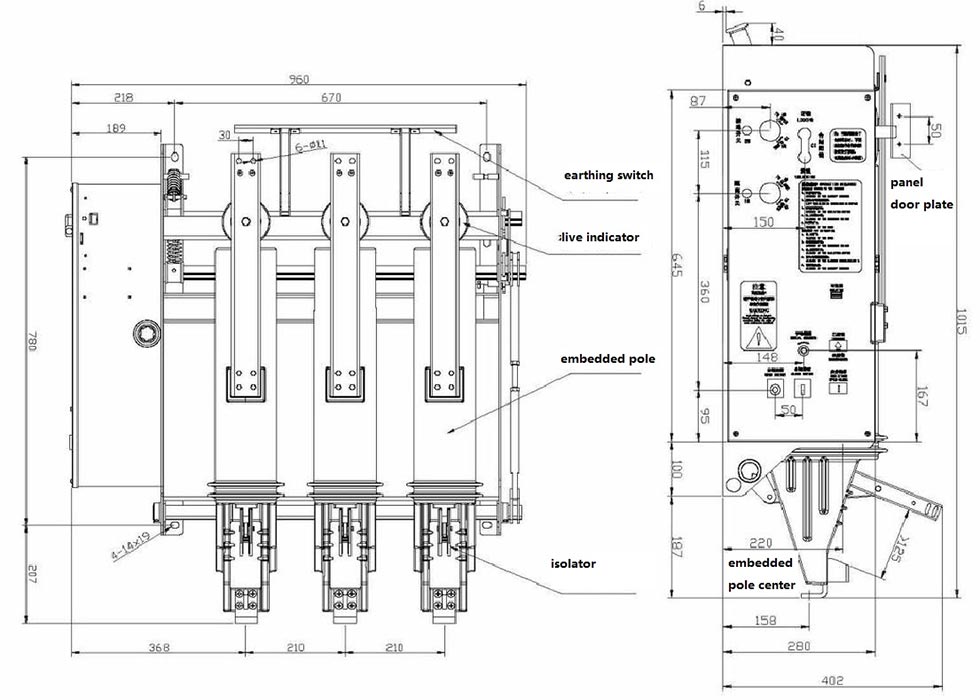

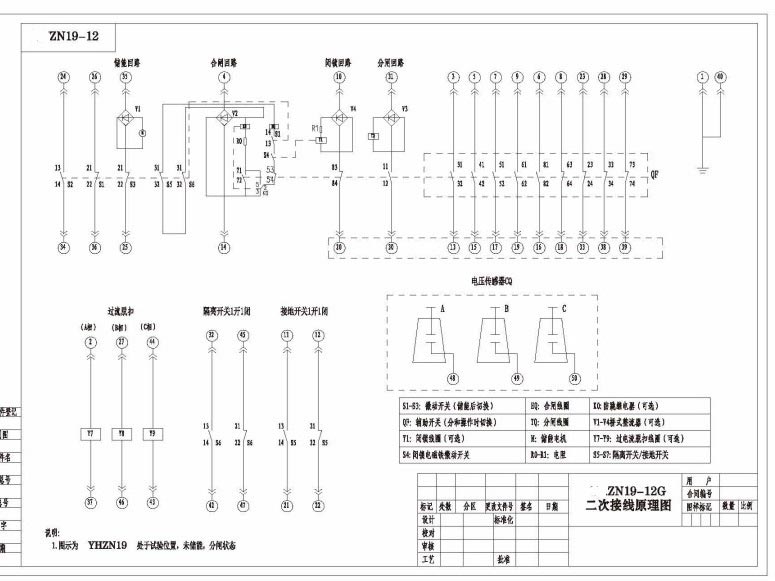

Εξωτερική διάσταση και διάγραμμα καλωδίωσης

ZN19-12GD/(1250)-(31.5) εγκατάσταση αναστροφής

ZN19-12GD/(1250)-(31,5) κανονική εγκατάσταση

Εγγύηση επωνυμίας και πλεονεκτήματα συνεργασίας

Ως επαγγελματίας κατασκευαστής, η Usune διαθέτει ένα σύγχρονο εργοστάσιο. Ο διακόπτης κενού εσωτερικού χώρου HV υποβάλλεται αυστηρή απόδοση και μηχανική δοκιμή διάρρηξης πριν φύγετε από το εργοστάσιο. συσκευασία και μεταφορά είναι τυποποιημένο για να εξασφαλίσει ότι ο εξοπλισμός φτάνει σε καλή κατάσταση. Ως εγχώριος προμηθευτής υψηλής ποιότητας στην Κίνα, Usune παρέχει εξατομικευμένες λύσεις, ολοκληρωμένη εξυπηρέτηση μετά την πώληση και γρήγορη παράδοση. Τα προϊόντα μας εξάγονται στο εξωτερικό, καθιστώντας μας μια προτιμώμενη επιλογή στον κλάδο για την ανώτερη ποιότητά μας και παρέχουμε συνεχώς στους χρήστες αξιόπιστους λύσεις διανομής ρεύματος.
