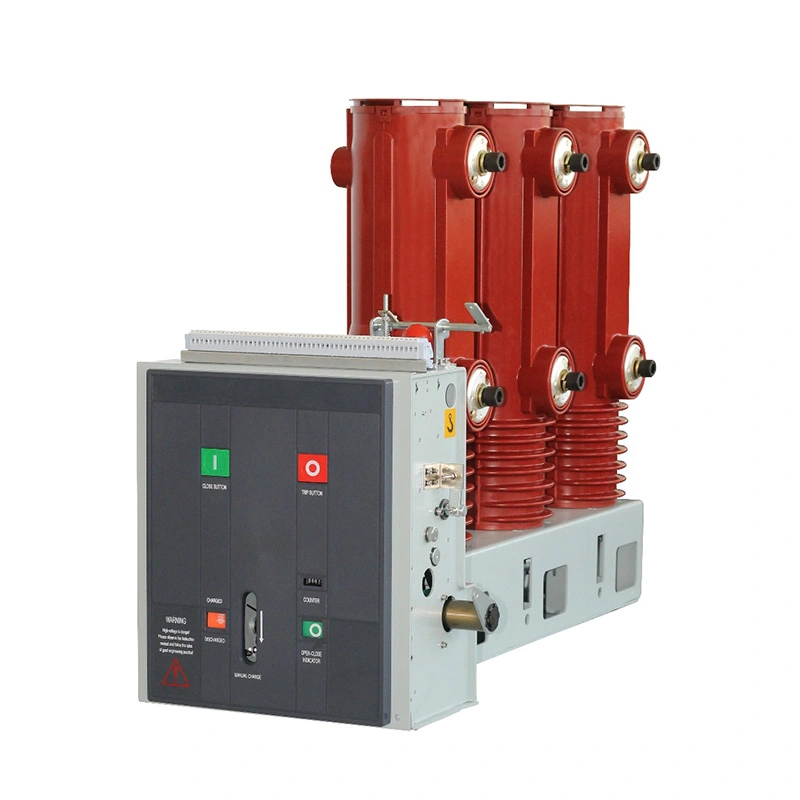

Ο διακόπτης κενού υψηλής τάσης Usune 36 kV είναι σχεδιασμένος για απαιτητικές εφαρμογές διανομής ισχύος όπου Απαιτούνται σταθερή απόδοση διακοπών, ευέλικτη διαμόρφωση και αξιόπιστος έλεγχος. Με βελτιστοποιημένο VS1 σχεδιασμός δομής, προηγμένη τεχνολογία διακοπής κενού και προαιρετικές έξυπνες λειτουργίες προστασίας, το Το προϊόν παρέχει μια αξιόπιστη λύση για σύγχρονα συστήματα μεταγωγής υψηλής τάσης.
Για έργα διακοπτών υψηλής τάσης, οι μηχανικές διαστάσεις και η συμβατότητα του ντουλαπιού είναι κρίσιμοι παράγοντες κατά τη επιλογή εξοπλισμού.
Η δομή σταθερού τύπου VS1 έχει σχεδιαστεί με βελτιστοποιημένες διαστάσεις εγκατάστασης, επιτρέποντας στους μηχανικούς να ενσωματώσουν το διακόπτη σε διαφορετικές διαμορφώσεις ντουλαπιών σύμφωνα με τις απαιτήσεις του ονομαστικού ρεύματος.
Η τυπική δομή υποστηρίζει διαφορετικά πλάτη ντουλαπιών και επίπεδα ρεύματος, παρέχοντας ευελιξία για διάφορα σχέδια ηλεκτρικών συστημάτων.
| Πλάτος ντουλαπιού | Ονομαστικό ρεύμα | Χαρακτηριστικά κύριας διάστασης |
| 800 χλστ | 630Α-1600Α | Συμπαγής δομή για εφαρμογές μεσαίου ρεύματος |
| 1000mm | 630Α-1600Α | Κατάλληλο για μεγαλύτερες διαμορφώσεις ντουλαπιών |
| 1000mm | 1600A-5000A | Σχεδιασμένο για υψηλότερες απαιτήσεις ρεύματος |
Η βελτιστοποιημένη μηχανική διάταξη συμβάλλει στη μείωση των δυσκολιών εγκατάστασης βελτιώνοντας παράλληλα τον συντονισμό του εξοπλισμού διακοπτών υψηλής τάσης.
Η ακριβής αντιστοίχιση διαστάσεων είναι σημαντική για τη μείωση των μηχανικών τροποποιήσεων κατά την εγκατάσταση του έργου.

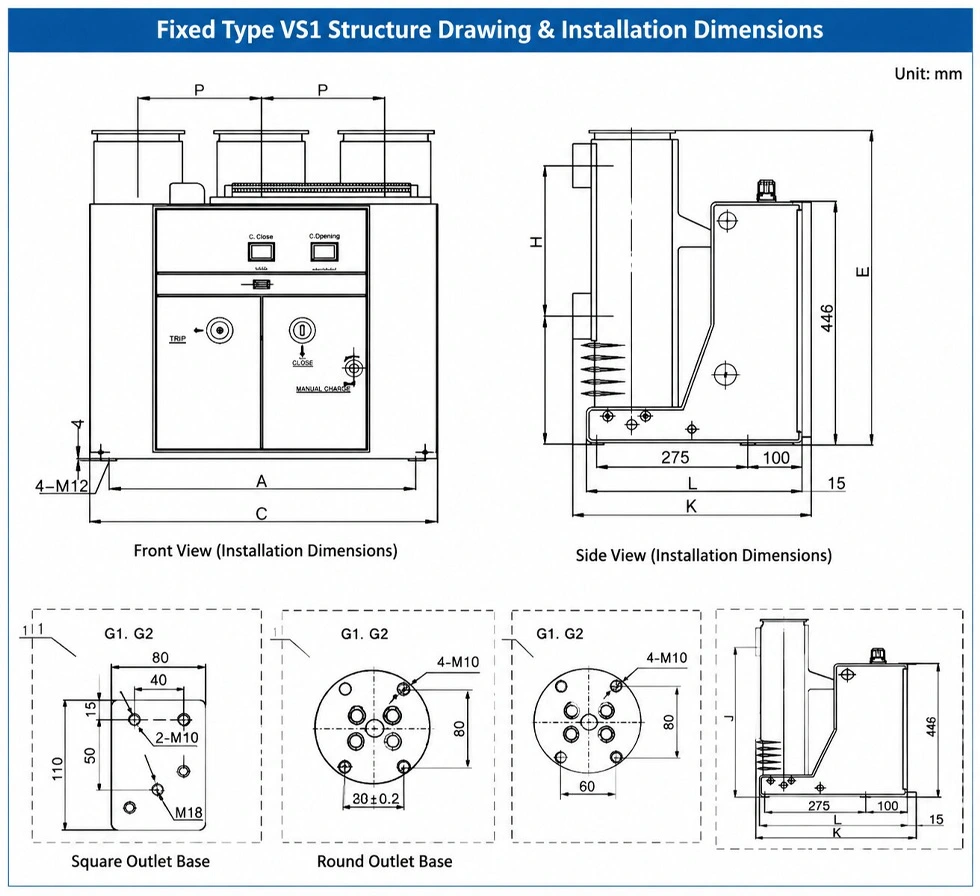

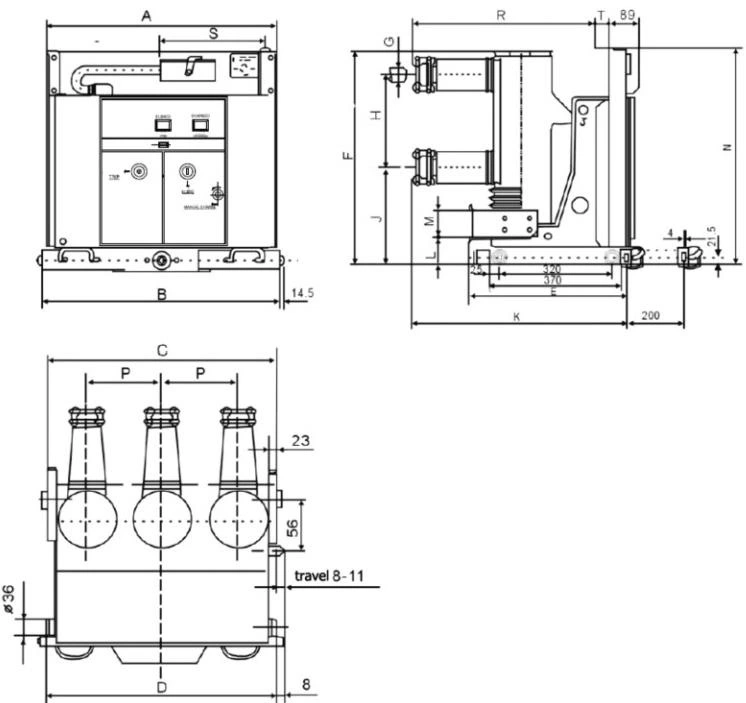

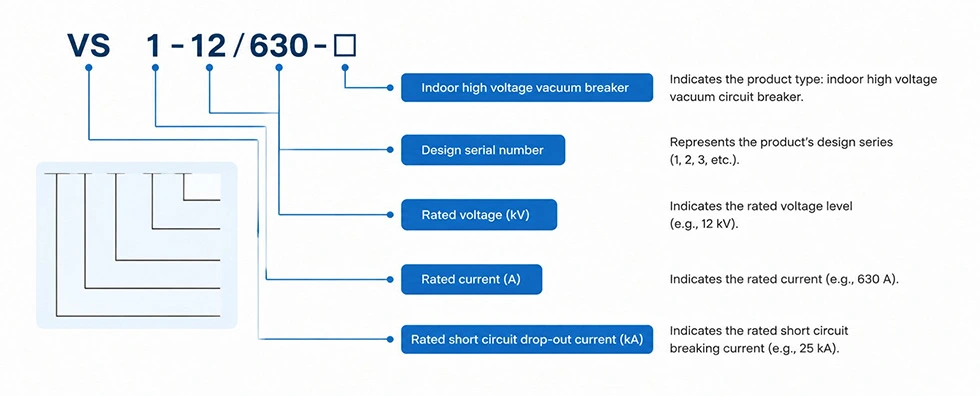

Η σειρά VS1 παρέχει τυποποιημένες διαστάσεις εγκατάστασης, συμπεριλαμβανομένων της θέσης τοποθέτησης, της διάταξης ακροδεκτών και απαιτήσεις διεπαφής ντουλαπιού.
| Παράμετρος | Ντουλάπι 800mm | Ντουλάπι 1000mm |
| Ονομαστική τρέχουσα περιοχή | 630Α-1600Α | 630Α-5000Α |
| Τύπος εφαρμογής | Διορθώθηκε η εγκατάσταση | Διορθώθηκε η εγκατάσταση |
| Σχεδιασμός Δομής | Συμπαγής διαμόρφωση | Διαμόρφωση υψηλής χωρητικότητας |
Αυτός ο τυποποιημένος σχεδιασμός επιτρέπει στους πελάτες να επιλέξουν κατάλληλες διαμορφώσεις σύμφωνα με τη χωρητικότητα του συστήματος και το ερμάριο απαιτήσεις.
Το σύστημα ελέγχου επηρεάζει άμεσα την αξιοπιστία λειτουργίας του εξοπλισμού μεταγωγής υψηλής τάσης.
Ο διακόπτης κενού υψηλής τάσης Usune 36 kV υιοθετεί έναν επαγγελματικό σχεδιασμό κυκλώματος ελέγχου με προαιρετικό εξαρτήματα όπως πηνίο κλεισίματος, πηνίο ανοίγματος, βοηθητικοί διακόπτες, πηνίο μπλοκαρίσματος, σύστημα αποθήκευσης ενέργειας κινητήρα και πηνίο ενεργοποίησης υπερέντασης.
| Συστατικό | Λειτουργία |
| Πηνίο κλεισίματος HQ | Ελέγχει τη λειτουργία κλεισίματος του διακόπτη |
| Πηνίο ανοίγματος TQ | Ελέγχει τη λειτουργία ανοίγματος του διακόπτη |
| Μ μοτέρ | Παρέχει λειτουργία αποθήκευσης ενέργειας |
| Βοηθητικός διακόπτης S1 | Υποδεικνύει την κατάσταση αποθήκευσης ενέργειας |
| Βοηθητικός διακόπτης S8 | Υποδεικνύει τη θέση δοκιμής |
| Βοηθητικός διακόπτης S9 | Υποδεικνύει θέση εργασίας |
| Πηνίο μπλοκαρίσματος Y1 | Παρέχει προστασία κλειδώματος λειτουργίας |
| Y7-Y9 Πηνίο πάνω από το ρεύμα | Παρέχει προστασία από υπερβολικό ρεύμα |
Αυτή η διαμόρφωση επιτρέπει στους μηχανικούς να προσαρμόσουν το σύστημα ελέγχου σύμφωνα με διαφορετικές απαιτήσεις του έργου.
Κατά τη διάρκεια της ηλεκτρικής λειτουργίας, τα επαναλαμβανόμενα σήματα κλεισίματος μπορεί να προκαλέσουν μη φυσιολογικές ενέργειες μεταγωγής.
Το προαιρετικό ρελέ κατά της αναπήδησης βοηθά στην αποτροπή επαναλαμβανόμενων λειτουργιών κλεισίματος αποσυνδέοντας το κύκλωμα κλεισίματος όταν το σήμα κλεισίματος παραμένει ενεργό για πολύ μεγάλο χρονικό διάστημα.
Αυτή η λειτουργία βελτιώνει τη σταθερότητα λειτουργίας και προστατεύει τον μηχανικό μηχανισμό λειτουργίας από περιττές επαναλήψεις δράσεις.
Η λειτουργία μπλοκαρίσματος αποτρέπει τη λανθασμένη λειτουργία όταν δεν πληρούνται οι συνθήκες ελέγχου.
Όταν το δευτερεύον τροφοδοτικό ελέγχου δεν είναι ενεργοποιημένο ή δεν πληροί το απαιτούμενο εύρος τάσης, το μπλοκ ο μηχανισμός αποτρέπει τις μη ασφαλείς λειτουργίες κλεισίματος.
Αυτός ο σχεδιασμός βελτιώνει τη λειτουργική ασφάλεια σε πολύπλοκα περιβάλλοντα υψηλής τάσης.
Η προαιρετική λειτουργία ενεργοποίησης υπερέντασης παρέχει έξυπνη προστασία από σφάλματα.
Το σύστημα λαμβάνει σήματα τριφασικού ρεύματος από τη δευτερεύουσα πλευρά του μετασχηματιστή ρεύματος και τα συγκρίνει με προκαθορισμένες τιμές. Όταν το ρεύμα υπερβαίνει την τιμή ρύθμισης, η μονάδα προστασίας στέλνει ένα σήμα διακοπής για να ανοίξει διακόπτη και ολοκληρώστε τη διαδικασία προστασίας από σφάλματα.
| Λειτουργία Προστασίας | Περιγραφή |
| Ανίχνευση ρεύματος | Παρακολουθεί τα σήματα ρεύματος φάσης Α, Β, Γ |
| Σύγκριση σημάτων | Συγκρίνει τις τρέχουσες τιμές με τις προκαθορισμένες ρυθμίσεις |
| Έξοδος ταξιδιού | Ενεργοποιεί τη λειτουργία ανοίγματος διακόπτη |
| Αποτέλεσμα Προστασίας | Αποσυνδέει το ρεύμα σφάλματος με ασφάλεια |
Διαφορετικά έργα ενδέχεται να απαιτούν διαφορετικές ρυθμίσεις κυκλώματος ελέγχου.
Το προϊόν υποστηρίζει προαιρετικές διαμορφώσεις καλωδίωσης με βάση τις απαιτήσεις των πελατών, συμπεριλαμβανομένων συνδυασμών με λειτουργία anti-bounce, λειτουργία μπλοκαρίσματος και επιλογές ισχύος λειτουργίας.
| Διαμόρφωση | Anti-Bounce | Λειτουργία αποκλεισμού |
| Τυπικός έλεγχος | Προαιρετικός | Προαιρετικός |
| Διαμόρφωση προστασίας | Διαθέσιμος | Διαθέσιμος |
| Προσαρμοσμένη καλωδίωση | Σύμφωνα με τις απαιτήσεις του έργου | Σύμφωνα με τις απαιτήσεις του έργου |
Η ευέλικτη σχεδίαση καλωδίωσης επιτρέπει καλύτερη ενσωμάτωση με διαφορετικά συστήματα προστασίας και αυτοματισμού.
Όταν χρησιμοποιείτε λειτουργία συνεχούς ρεύματος, η πολικότητα των διακεκομμένων ακροδεκτών του κουτιού πρέπει να παραμένει σταθερή.
Η πολικότητα της καλωδίωσης του κινητήρα πρέπει να ακολουθεί το καθορισμένο διάγραμμα κυκλώματος για να διασφαλιστεί η σωστή λειτουργία αποθήκευσης ενέργειας.
Το διάγραμμα καλωδίωσης αντιπροσωπεύει τον διακόπτη σε κατάσταση δοκιμαστικής θέσης χωρίς αποθήκευση ενέργειας και σε ανοιχτή κατάσταση.
Η σωστή καλωδίωση είναι απαραίτητη για την αξιόπιστη λειτουργία του συστήματος ελέγχου.
Ο διακόπτης κενού υψηλής τάσης Usune 36 kV έχει αναπτυχθεί για συστήματα διανομής υψηλής τάσης που απαιτούν αξιόπιστη απόδοση μεταγωγής και μακροπρόθεσμη σταθερότητα λειτουργίας.
Η βελτιστοποιημένη μηχανική του δομή, η αξιόπιστη τεχνολογία διακοπής κενού και η ευέλικτη διαμόρφωση ελέγχου κάνουν Είναι κατάλληλο για έργα διανομής ηλεκτρικής ενέργειας όπου η ασφάλεια και η αξιοπιστία είναι βασικά ζητήματα.
Για τις εταιρείες μηχανικών και τους κατασκευαστές συσκευών διανομής, η συμβατότητα με τα υπάρχοντα συστήματα είναι μια σημαντική επιλογή παράγοντας.
Η τυποποιημένη δομή, οι πολλαπλές επιλογές πλάτους ντουλαπιού και τα ρυθμιζόμενα κυκλώματα ελέγχου απλοποιούν την ενοποίηση σε διαφορετικές λύσεις διακοπτών υψηλής τάσης.
Όταν επιλέγουν διακόπτες υψηλής τάσης, οι πελάτες πρέπει συχνά να εξισορροπούν τις λειτουργικές απαιτήσεις και την προστασία λειτουργίες.
| Στοιχείο σύγκρισης | Τυπική διαμόρφωση | Διαμόρφωση προστασίας |
| Βασική λειτουργία μεταγωγής | Διαθέσιμος | Διαθέσιμος |
| Λειτουργία Anti-Bounce | Προαιρετικός | Περιλαμβάνεται όταν απαιτείται |
| Προστασία αποκλεισμού | Προαιρετικός | Διαθέσιμος |
| Προστασία από υπερβολικό ρεύμα | Εξωτερική απαίτηση | Ενσωματωμένη επιλογή |
| Επίπεδο ασφάλειας συστήματος | Τυπική λειτουργία | Ενισχυμένη προστασία |
Διαφορετικά συστήματα ισχύος απαιτούν διαφορετικές τρέχουσες δυνατότητες.
| Ονομαστική τρέχουσα περιοχή | Προτεινόμενη Εφαρμογή |
| 630Α-1600Α | Συστήματα διανομής μεσαίου φορτίου |
| 1600A-5000A | Συστήματα ισχύος υψηλότερης χωρητικότητας |
Η επιλογή της σωστής βαθμολογίας ρεύματος συμβάλλει στη βελτίωση της απόδοσης του συστήματος και στην αποφυγή υπερφόρτωσης του εξοπλισμού.
| Παράμετρος | Προσδιορισμός |
| Τύπος προϊόντος | Διακόπτης κενού υψηλής τάσης 36 kV |
| Σειρά | VS1 |
| Τύπος εγκατάστασης | Σταθερός τύπος |
| Ονομαστικό ρεύμα | 630Α-5000Α |
| Πλάτος ντουλαπιού | 800mm / 1000mm |
| Τεχνολογία Διακοπής | Διακοπή τόξου κενού |
| Επιλογές ελέγχου | Προστασία κατά της αναπήδησης / αποκλεισμού / υπερέντασης |
| Πρότυπα | IEC και GB |
| Πιστοποίηση | CE |
Για να διασφαλιστεί η σωστή διαμόρφωση, οι πελάτες θα πρέπει να παρέχουν πλήρεις τεχνικές απαιτήσεις πριν από την παραγγελία.
| Πληροφορίες | Σκοπός |
| Ονομαστική τάση | Επιβεβαιώστε το επίπεδο τάσης του συστήματος |
| Ονομαστικό ρεύμα | Επιλέξτε την κατάλληλη χωρητικότητα |
| Διαστάσεις ντουλαπιού | Εξασφαλίστε συμβατότητα εγκατάστασης |
| Έλεγχος τάσης | Ταίριασμα λειτουργικού συστήματος |
| Απαιτήσεις καλωδίωσης | Επιβεβαιώστε τις προαιρετικές λειτουργίες |
| Απαιτήσεις προστασίας | Επιλέξτε πρόσθετες ενότητες |
Οι ακριβείς τεχνικές πληροφορίες συμβάλλουν στη μείωση του χρόνου επιβεβαίωσης μηχανικής και βελτιώνουν την αποτελεσματικότητα του έργου.
Η Usune εφαρμόζει αυστηρή διαχείριση ποιότητας σε όλη την ανάπτυξη, την κατασκευή και τη δοκιμή προϊόντων.
| Πιστοποίηση | Πρότυπο |
| Διαχείριση Ποιότητας | ISO 9001 |
| Περιβαλλοντική Διαχείριση | ISO 14001 |
| Διαχείριση Ασφάλειας στην Εργασία | ISO 45001 |
| Ηλεκτρολογικό Πρότυπο | IEC και GB |
| Πιστοποίηση προϊόντος | CE |
Αυτές οι πιστοποιήσεις καταδεικνύουν τη δέσμευση της Usune να παρέχει αξιόπιστο ηλεκτρικό εξοπλισμό υψηλής τάσης για παγκόσμιους πελάτες.
Οι πελάτες θα πρέπει να εξετάσουν την ονομαστική τάση, το ονομαστικό ρεύμα, τη συμβατότητα του ντουλαπιού, τις απαιτήσεις ελέγχου και την προστασία λειτουργίες.
Ναί. Μπορούν να διαμορφωθούν λειτουργίες όπως έλεγχος κατά της αναπήδησης, προστασία αποκλεισμού και υπερένταση ρεύματος σύμφωνα με τις απαιτήσεις του έργου.
Η σωστή μηχανική αντιστοίχιση μειώνει τις τροποποιήσεις εγκατάστασης και βελτιώνει την αποτελεσματικότητα της ολοκλήρωσης του συστήματος.
Το προϊόν μπορεί να υποστηρίξει έλεγχο κατά της αναπήδησης, προστασία μπλοκαρίσματος και έξυπνες λειτουργίες ενεργοποίησης υπερβολικού ρεύματος.
