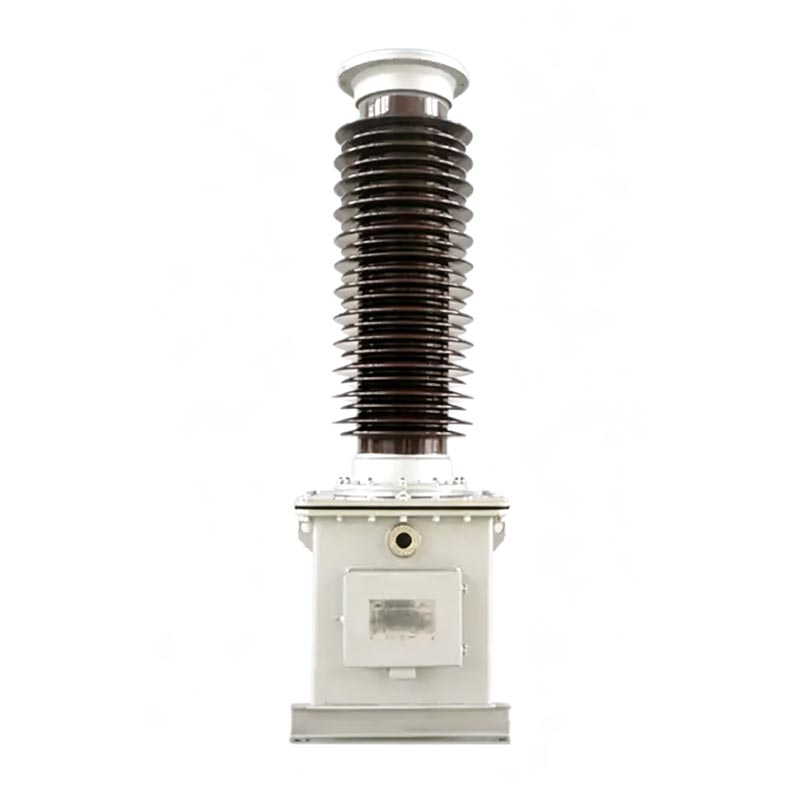

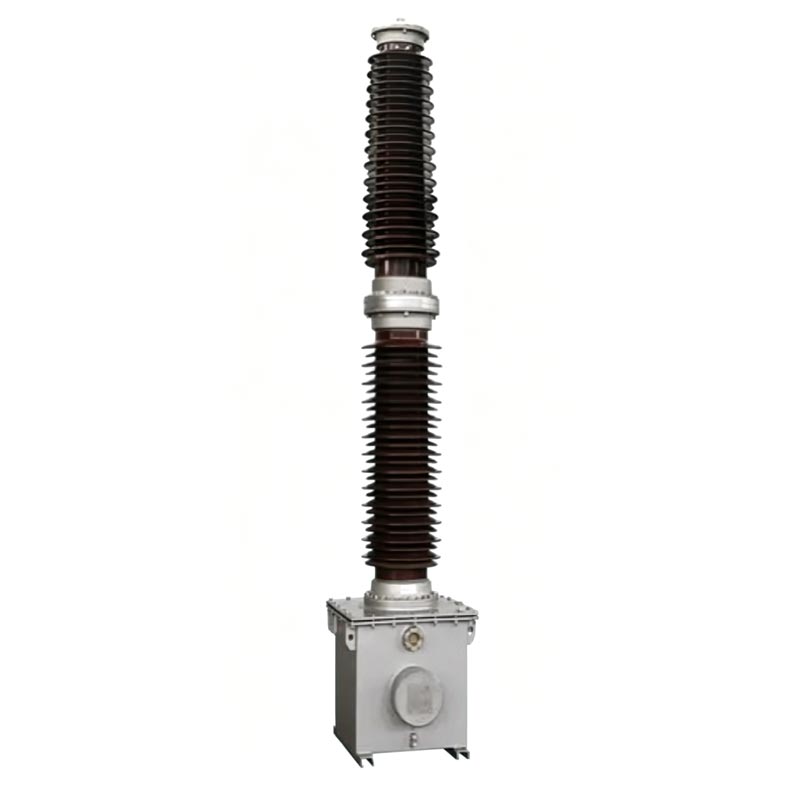

Ο μετασχηματιστής τάσης Usune σειράς TYD 110 kV Pt είναι ένας μετασχηματιστής χωρητικής τάσης υψηλής απόδοσης ειδικά σχεδιασμένο για δίκτυα ισχύος 110 kV υψηλής τάσης. Το προϊόν υιοθετεί την αρχή της χωρητικής διαίρεσης τάσης και πλήρως σφραγισμένη δομή βυθισμένη στο λάδι, αποφεύγοντας τα μειονεκτήματα των παραδοσιακών μετασχηματιστών όπως μεγάλου μεγέθους και αδύναμου κατά των παρεμβολών και διαθέτει εξαιρετική αντοχή στη ρύπανση, ανοχή σε χαμηλές θερμοκρασίες και αντοχή στον αέρα. Αυτό Ο εξοπλισμός ενσωματώνει λειτουργίες μέτρησης, προστασίας και σύζευξης επικοινωνίας φορέα και αποτελεί βασικό στήριγμα συσκευή για την έξυπνη λειτουργία και συντήρηση συστημάτων μεταφοράς και μετασχηματισμού ισχύος 110 kV.
Ο μετασχηματιστής τάσης 110 kV Pt τηρεί αυστηρά τα εθνικά πρότυπα GB/T20840.1-2010, GB/T20840.5-2013 και GB/T19749-2005. Οι διαδικασίες σχεδιασμού, παραγωγής και δοκιμών του είναι τυποποιημένες και όλες οι παράμετροι απόδοσης πληρούν τις απαιτήσεις προδιαγραφές προληπτικών δοκιμών για εξοπλισμό ισχύος.
Γενικές Οδηγίες
- TYD: Ειδικός κωδικός για μετασχηματιστές χωρητικής τάσης
- 110/3: Η ονομαστική τάση φάσης του συστήματος με το οποίο είναι συμβατό είναι 110 kV
- 0,02: Η ονομαστική χωρητικότητα του χωρητικού διαιρέτη τάσης είναι 0,02μF
- Χαρακτηριστικός κωδικός επίθημα: H - Αντιρρυπαντικός τύπος. G - Τύπος μεγάλου υψομέτρου (κατάλληλος για υψόμετρα άνω των 2000 m).
F - Κατάλληλο για μη αποτελεσματικά γειωμένα συστήματα ουδέτερου σημείου
Παράδειγμα: Το TYD110/3-0.02FH αντιπροσωπεύει έναν μετασχηματιστή χωρητικής τάσης κατάλληλο για ουδέτερο σημείο 110 kV μη αποτελεσματικά γειωμένα δίκτυα ισχύος, με ονομαστική χωρητικότητα 0,02μF και υψηλό βαθμό αντιρρύπανσης.

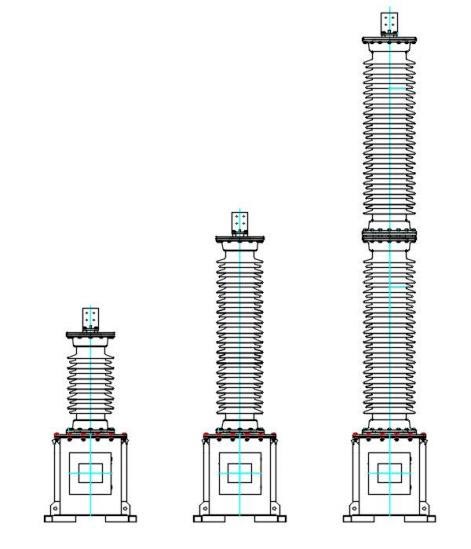

Αποτελείται από πυκνωτές ζεύξης και πυκνωτές διαίρεσης τάσης στοιβαγμένους μεταξύ τους. Πολλαπλά σετ πυκνωτών Τα στοιχεία συνδέονται σε σειρά μέσα στον πορσελάνινο δακτύλιο. Χρησιμοποιεί υψηλής ποιότητας λεπτό φιλμ και χαρτί πυκνωτή σύνθετο διηλεκτρικό και είναι εμποτισμένο σε κενό με υψηλής ποιότητας μονωτικό λάδι. Ο εξοπλισμός έχει πλήρως σφραγισμένο δομή με ενσωματωμένη συσκευή αντιστάθμισης λαδιού για διατήρηση σταθερής εσωτερικής πίεσης, αποφυγή διαρροής λαδιού, εξαλείφει την ανάγκη για επιτόπια δειγματοληψία, απομονώνει αποτελεσματικά την εξωτερική υγρασία και ακαθαρσίες και εξασφαλίζει σταθερότητα απόδοση μόνωσης.

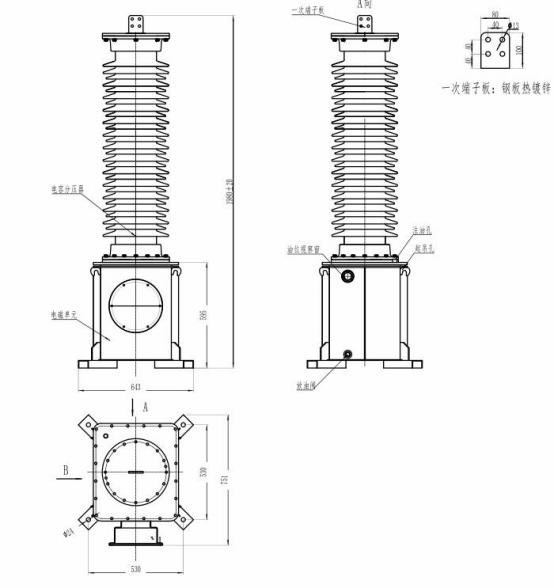

Ο μετασχηματιστής τάσης 110 kV Pt είναι πλήρως σφραγισμένος μέσα σε μια χαλύβδινη δεξαμενή γεμάτη λάδι (η οποία χρησιμεύει επίσης ως βάση πυκνωτή), που περιλαμβάνει έναν ενδιάμεσο μετασχηματιστή, έναν αντιδραστήρα αντιστάθμισης και έναν αντιδραστήρα ταχείας κορεσμού αποσβεστήρας. Προσυναρμολογείται με τον διαχωριστικό πυκνωτή χαμηλής τάσης πριν φύγει από το εργοστάσιο. Το ηλεκτρομαγνητικό Η μονάδα και το κύκλωμα λαδιού του διαχωριστή πυκνωτή είναι πλήρως απομονωμένα, εξασφαλίζοντας καμία παρεμβολή και σταθερή λειτουργία. Οι ακροδέκτες δευτερεύουσας καλωδίωσης και φέροντος κύματος βρίσκονται κεντρικά σε ένα κουτί διακλάδωσης στο πλευρικό τοίχωμα της δεξαμενής, με σαφή σήμανση για εύκολη επιτόπια καλωδίωση και συντήρηση.
Μειώνει με ακρίβεια την έξοδο για να παρέχει ένα τυπικό σήμα χαμηλής τάσης, προσφέροντας αξιόπιστη υποστήριξη δεδομένων για ισχύ μέτρηση ενέργειας δικτύου και παρακολούθηση τάσης σε πραγματικό χρόνο.
Εξοπλισμένο με προστασία ρελέ και εξοπλισμό αυτόματου ελέγχου, επιτρέπει την αναγνώριση σφαλμάτων του δικτύου ισχύος, επαλήθευση συγχρονισμού και προστασία γραμμής, αποτρέποντας ζημιές στον εξοπλισμό και ατυχήματα στο δίκτυο ηλεκτροδότησης που προκαλούνται από ανωμαλίες τάσης.
Χρησιμεύει ως ένας ειδικός πυκνωτής σύζευξης για την επικοινωνία του φορέα ηλεκτρικού δικτύου, παρέχοντας ένα σταθερό κανάλι σήματος για μετάδοση δεδομένων δικτύου ηλεκτρικής ενέργειας και απομακρυσμένη λειτουργία και συντήρηση.
- Συμβατές συνθήκες λειτουργίας: Σύστημα ισχύος 50/60Hz AC
- Δευτερεύουσα τάση εξόδου: 100/√3V, 100V (τυπικές προδιαγραφές)
- Εφαπτομένη Διηλεκτρική Απώλεια: ≤0,002
- Σφάλμα πυκνωτή: Δεν υπερβαίνει το ±2% της ονομαστικής πινακίδας
- Αντίσταση μόνωσης: ≥500MΩ (μετράται με μεγοχόμετρο 2500V)
- Δυνατότητα λειτουργίας υπέρτασης: Μακροχρόνια λειτουργία σε 1,2 φορές την ονομαστική τάση. βραχυπρόθεσμη λειτουργία στο 1,5
φορές την ονομαστική τάση για 30 δευτερόλεπτα. Ο τύπος F μπορεί να λειτουργεί συνεχώς για 8 ώρες σε 1,9 φορές την ονομαστική τάση
- Θερμοκρασία λειτουργίας: -40℃~+45℃ (προσαρμόσιμη για ειδικές συνθήκες)
- Αντίσταση μέγιστης ταχύτητας ανέμου: 150 km/h
- Ισχύον υψόμετρο: ≤2000m (μοντέλα μεγάλου υψομέτρου διαθέσιμα κατόπιν αιτήματος)
- Μέγιστο πάχος πάγου: 10mm
- Διαβάθμιση κατά της ρύπανσης: Τυπική κατηγορία D (απόσταση ερπυσμού ≥ 43,3 mm/kV), προαιρετική Κατηγορία Ε (απόσταση ερπυσμού ≥
53,7 mm/kV)

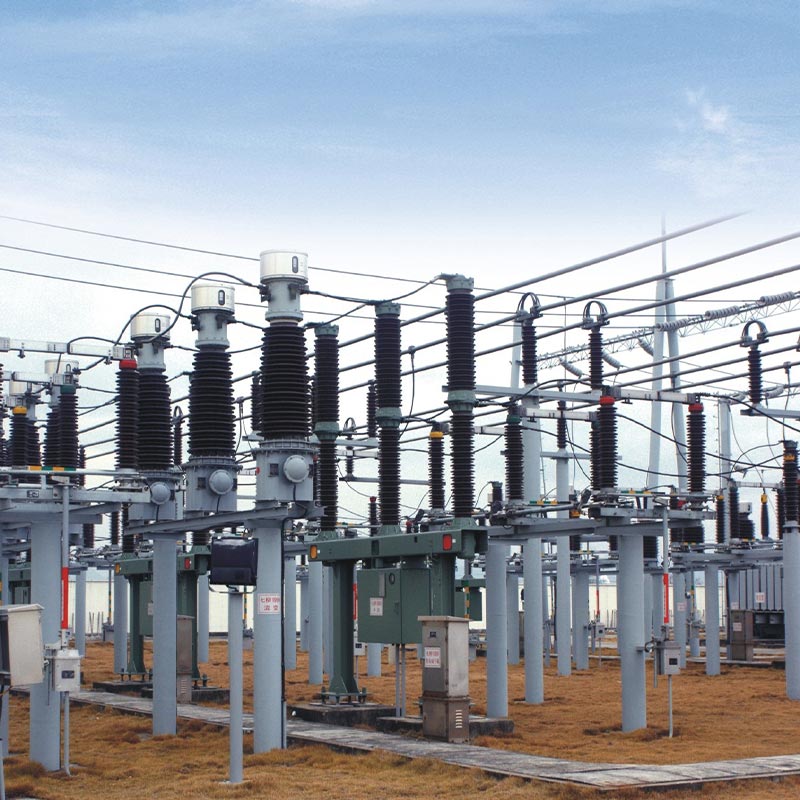

Ο αντιρρυπαντικός μετασχηματιστής τάσης Usune TYD110/3-0.02FH 110 kV Pt εφαρμόστηκε με επιτυχία σε εξωτερικό χώρο έργο ανακαίνισης περιφερειακού υποσταθμού 110 kV στην επαρχία Zhejiang. Αυτός ο υποσταθμός εξυπηρετεί γύρω βιομηχανικά πάρκα και κατοικημένες περιοχές, που απαιτούν εξαιρετικά υψηλή σταθερότητα τροφοδοσίας και αξιοπιστία εξοπλισμού. Βρίσκεται σε παραθαλάσσια περιοχή με υψηλή υγρασία, υψηλό ψεκασμό αλατιού και έντονη ρύπανση και με συχνές θαλάσσιες αύρες, το έργο απαιτεί αυστηρή αντιρρυπαντική, αντιδιαβρωτική και αντιγηραντική απόδοση από υψηλή τάση εξοπλισμός.
Ο εξοπλισμός ανυψώθηκε, εγκαταστάθηκε και τέθηκε σε λειτουργία αυστηρά σύμφωνα με τις προδιαγραφές του κατασκευαστή πριν τεθεί σε λειτουργία. Δύο χρόνια επιτόπιας λειτουργίας και συντήρησης και τακτικά δεδομένα δοκιμών το δείχνουν αυτό βασικές παράμετροι, όπως η χωρητικότητα του εξοπλισμού και η απώλεια διηλεκτρικού ρεύματος, πληρούν σταθερά τα εθνικά πρότυπα, χωρίς ζητήματα όπως διαρροή λαδιού, μη φυσιολογικός θόρυβος ή μετατόπιση παραμέτρων. Το ανώτερο αντιρυπαντικό και αντιδιαβρωτικό του η δομή αντιστέκεται αποτελεσματικά στη διάβρωση του παράκτιου ψεκασμού αλατιού και του υγρού αέρα, αποφεύγοντας κοινά σφάλματα όπως γήρανση μόνωσης και διακυμάνσεις τάσης σε παραδοσιακούς μετασχηματιστές οργάνων. Ολοκληρώνει σταθερά την ισχύ μέτρηση, παρακολούθηση τάσης και σύζευξη επικοινωνίας φορέα, εξασφαλίζοντας συνεχή και ασφαλή παροχή ρεύματος στο υποσταθμός και πλήρης επαλήθευση της σταθερότητας και της προσαρμοστικότητας του προϊόντος υπό σκληρές εξωτερικές συνθήκες.
Ο εξοπλισμός αποστέλλεται ως πλήρες σετ διαιρέτη τάσης πυκνωτή + ηλεκτρομαγνητική συσκευή. Η εγκατάσταση πρέπει τηρείτε αυστηρά τους αριθμούς της πινακίδας. Η αυθαίρετη ανάμιξη και αντικατάσταση απαγορεύεται αυστηρά. Για εξοπλισμό ανύψωση, πρέπει να χρησιμοποιηθούν οι ειδικές οπές ανύψωσης για τη δεξαμενή λαδιού της ηλεκτρομαγνητικής μονάδας. απευθείας ανύψωση του Οι δακτύλιοι πορσελάνης πυκνωτών απαγορεύονται. Το θεμέλιο στερεώνεται με μπουλόνια M20 υψηλής αντοχής, και το σύνολο Η γωνία κλίσης εγκατάστασης είναι ≤2/1000mm για να διασφαλιστεί η σταθερή λειτουργία του εξοπλισμού.
Απαιτήσεις καλωδίωσης κλειδιού: Οι ακροδέκτες αποσβεστήρα d1 και d2 πρέπει να είναι αξιόπιστα συνδεδεμένοι. τα ανοιχτά κυκλώματα είναι αυστηρά απαγορεύεται. Όταν δεν είναι συνδεδεμένοι σε εξοπλισμό φορέα, οι ακροδέκτες N και X πρέπει να είναι αξιόπιστα βραχυκυκλωμένοι. κατά τη διάρκεια λειτουργία εξοπλισμού, ο ακροδέκτης X πρέπει να είναι άμεσα και αξιόπιστα γειωμένος για να αποτρέψει την είσοδο υψηλής τάσης στο δευτερεύον περίβλημα, καταστρέφοντας τον εξοπλισμό και θέτοντας σε κίνδυνο την προσωπική ασφάλεια.
Ο εξοπλισμός διαθέτει μια πλήρως σφραγισμένη δομή βυθισμένη στο λάδι, εξασφαλίζοντας σταθερή απόδοση και εξαλείφοντας την ανάγκη για τακτική δειγματοληψία και δοκιμή λαδιού. Η τακτική συντήρηση απαιτεί μόνο περιοδικούς ελέγχους της στεγανοποίησης του εξοπλισμού κατάσταση, στεγανότητα ακροδεκτών και αντιμετώπιση προβλημάτων για μη φυσιολογικούς θορύβους, δευτερεύουσες ανωμαλίες τάσης και ξαφνικά αιχμές τάσης στην ανοικτή σύνδεση τριγώνου. Μη εξουσιοδοτημένη αποσυναρμολόγηση των μπουλονιών στερέωσης και στεγανοποίησης του εξοπλισμού η δομή απαγορεύεται αυστηρά. Ο διαχωριστής πυκνωτή και η ηλεκτρομαγνητική συσκευή δεν πρέπει να αποσυναρμολογούνται χωρίς άδεια του κατασκευαστή. Αφού ο εξοπλισμός απορριφθεί, πρέπει να παραδοθεί στο τοπικό περιβάλλον τμήμα προστασίας για κεντρική και αβλαβή διάθεση για την πρόληψη της ρύπανσης του περιβάλλοντος.
Το H είναι ο ανθεκτικός στη ρύπανση τύπος, κατάλληλος για παράκτια και βαριά μολυσμένα βιομηχανικά σενάρια, με βελτιωμένη απόσταση ερπυσμού και αντοχή στη διάβρωση. Το G είναι ο τύπος μεγάλου υψομέτρου, βελτιστοποιημένος για περιοχές άνω των 2000 μέτρων υψόμετρο, κατάλληλο για περιβάλλοντα χαμηλής τάσης και ισχυρής υπεριώδους ακτινοβολίας. Το F είναι ένας ειδικός τύπος για ουδέτερο σημείο μη αποτελεσματικό γείωση, με ισχυρότερη ανοχή υπέρτασης, κατάλληλη για αντίστοιχα συστήματα ηλεκτρικού δικτύου. Το κατάλληλο μοντέλο μπορεί να επιλεγεί με βάση το γεωγραφικό περιβάλλον του έργου και το σύστημα ηλεκτρικού δικτύου.
Οι D1 και D2 είναι ακροδέκτες αποσβεστήρα. Το άνοιγμά τους θα προκαλέσει αστοχία του αποσβεστήρα, προκαλώντας εσωτερικές υπερτάσεις και προκαλώντας μόνιμες βλάβες σε πυκνωτές και ηλεκτρομαγνητικές μονάδες. Όταν δεν είναι συνδεδεμένος εξοπλισμός φορέα, Η αποσύνδεση των ακροδεκτών N-X θα επιτρέψει στην υψηλή τάση να εισέλθει στο δευτερεύον κιβώτιο διακλάδωσης, καίγοντας δευτερεύοντα εξοπλισμό παρακολούθησης και προστασίας και πρόκληση ατυχήματος ασφαλείας. Η αξιοπιστία των συνδέσεων τερματικού πρέπει να είναι ελεγχθεί πριν τεθεί σε λειτουργία ο εξοπλισμός.
Όχι, δεν απαιτείται περιοδική δειγματοληψία και έλεγχος λαδιού. Η ηλεκτρομαγνητική μονάδα λειτουργεί σε χαμηλή τάση, και α πλήρες σετ δοκιμών σφράγισης και απόδοσης έχει ολοκληρωθεί πριν φύγετε από το εργοστάσιο, διασφαλίζοντας την αξιοπιστία απόδοση σφράγισης. Η επιτόπια δειγματοληψία θα διαταράξει την εσωτερική ισορροπία πίεσης του εξοπλισμού, οδηγώντας σε πιθανά προβλήματα όπως πτώση στάθμης λαδιού, διείσδυση υγρασίας και φθορά της μόνωσης. Μόνο τακτικοί έλεγχοι πρέπει να επαληθευτεί η ακεραιότητα των σφραγίδων και η σταθερότητα των ηλεκτρικών παραμέτρων. Εάν οι παράμετροι είναι μη φυσιολογικές, επικοινωνήστε με τον κατασκευαστή για εξειδικευμένες δοκιμές.
