Μετασχηματιστής τάσης εξωτερικού χώρου

Ο μετασχηματιστής εξωτερικής τάσης της σειράς Usune TYD καλύπτει όλα τα επίπεδα τάσης από 35kV έως 220kV, μετατρέποντας την υψηλή τάση συστήματα σε τυπικά σήματα χαμηλής τάσης 100/√3 V ή 100 V για την κάλυψη των αναγκών μέτρησης ενέργειας, μέτρησης τάσης, προστασία ρελέ και επαλήθευση συγχρονισμού δικτύου. Σε σύγκριση με τους παραδοσιακούς ηλεκτρομαγνητικούς μετασχηματιστές τάσης, Αυτό το προϊόν διαθέτει επίσης ζεύξη επικοινωνίας φορέα μεταφοράς ηλεκτρικού ρεύματος, αποφεύγοντας προβλήματα συντονισμού σιδηροδρόμων. Είναι συνολικά η δομή είναι αξιόπιστη, διασφαλίζοντας τη μακροπρόθεσμη ασφαλή και σταθερή λειτουργία των δικτύων ηλεκτρικής ενέργειας υψηλής τάσης, καθιστώντας την έναν πυρήνα συσκευή υποστήριξης για την κατασκευή έξυπνου δικτύου.

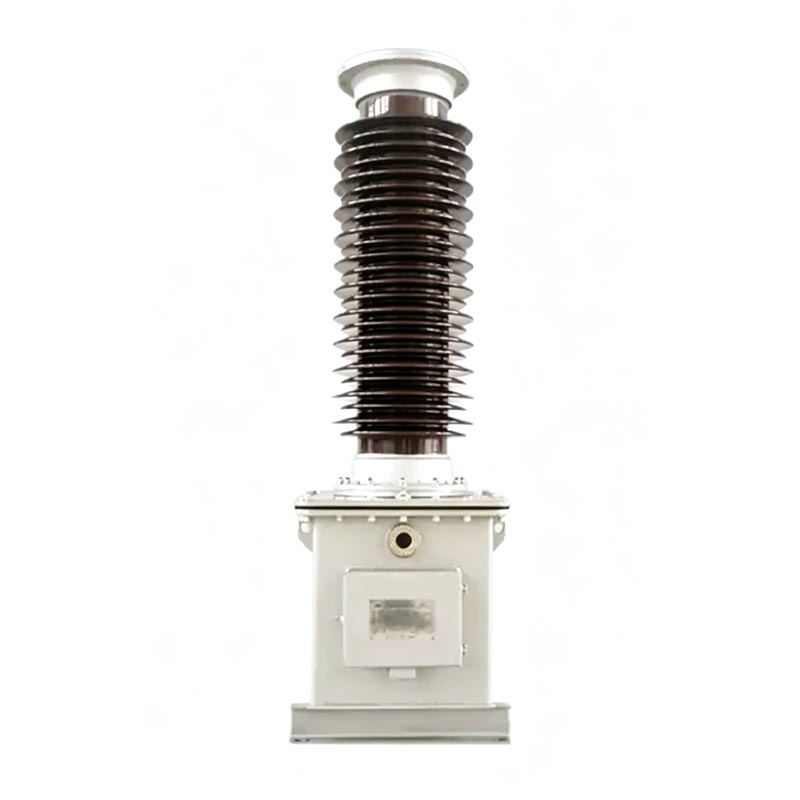

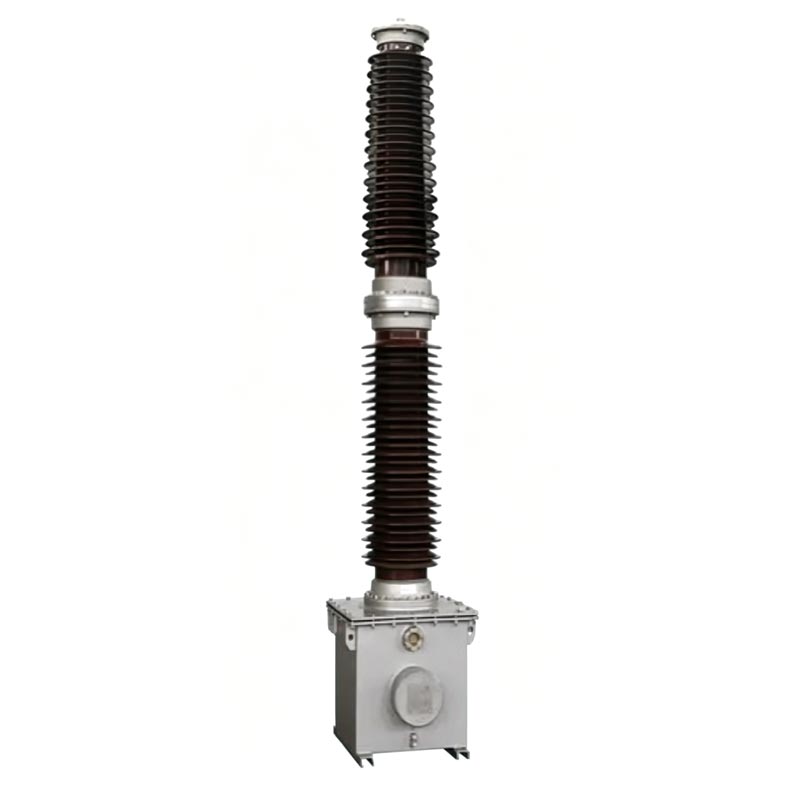

Μετασχηματιστής τάσης πυκνωτή

TYD-35 (66, 110/220)kV-0,01 (0,02)

Γενικές Οδηγίες

Επεξήγηση μοντέλου προϊόντος

Οι κωδικοί μοντέλων της σειράς TYD ορίζουν με σαφήνεια τις παραμέτρους του προϊόντος και τα εφαρμόσιμα σενάρια, διευκολύνοντας τη μηχανική επιλογή και επιτόπια εγκατάσταση. Οι κανόνες κωδικοποίησης είναι οι εξής:

1. Δομή μοντέλου: TYD ① – ② ③

- TYD: Κωδικός για μετασχηματιστή χωρητικής τάσης
- ①: Ονομαστική τάση φάσης του συστήματος (μονάδα: kV)
- ②: Ονομαστική χωρητικότητα του διαιρέτη τάσης (μονάδα: μF, προαιρετικά 0,01μF, 0,02μF)
- ③: Κωδικός κατάληξης λειτουργικού χαρακτηριστικού

2. Επεξήγηση κώδικα επιθήματος:

- H: Τύπος ανθεκτικός στη ρύπανση, κατάλληλος για βαριά ρυπασμένες περιοχές
- G: Τύπος μεγάλου υψομέτρου, κατάλληλος για περιοχές άνω των 2000m υψόμετρο
- F: Κατάλληλο για μη αποτελεσματικά γειωμένα συστήματα ουδέτερου σημείου

3.Παράδειγμα τυπικού μοντέλου

TYD110/√3-0,02FH, που αντιπροσωπεύει επίπεδο τάσης 110 kV, ονομαστική χωρητικότητα διαιρέτη τάσης 0,02μF, κατάλληλη για Μη αποτελεσματικά γειωμένα συστήματα ουδέτερου σημείου και περιβάλλοντα ρύπανσης κατηγορίας D, μετασχηματιστής χωρητικής τάσης.

Βασικές Λειτουργίες

1.Ακριβής Μέτρηση και Μέτρηση Τάσης

Επιτρέπει την απόκτηση τάσης υψηλής ακρίβειας και τη μέτρηση ενέργειας, εξασφαλίζοντας ακριβή διευθέτηση του δικτύου ηλεκτρικής ενέργειας δεδομένα κατανάλωσης.

2.Προστασία ηλεκτρικού δικτύου και αυτόματος έλεγχος

Παρέχει σταθερά σήματα τάσης για προστασία ρελέ, αυτόματο έλεγχο του δικτύου ισχύος και συγχρονισμό επαλήθευση, επιτρέποντας την ταχεία απόκριση σε σφάλματα συστήματος.

3.Σύνδεσμος επικοινωνίας γραμμής ρεύματος

Λειτουργεί ως πυκνωτής σύζευξης για την επικοινωνία φορέα γραμμών ηλεκτρικής ενέργειας, επιτυγχάνοντας μετάδοση σήματος γραμμής ισχύος χωρίς πρόσθετη καλωδίωση.

Πρότυπα Εκτέλεσης

Η όλη διαδικασία παραγωγής και δοκιμής του μετασχηματιστή τάσης εξωτερικού χώρου τηρεί αυστηρά την εθνική έγκυρα πρότυπα, που πληρούν πλήρως τις προδιαγραφές αποδοχής μηχανικής:
- GB/T20840.1-2010 "Instrument Transformers - Part 1: General Technical Requirements"
- GB/T20840.5-2013 "Μετασχηματιστές οργάνων - Μέρος 5: Συμπληρωματικές τεχνικές απαιτήσεις για χωρητική τάση μετασχηματιστές"
- GB/T19749-2005 "Συζευγμένοι πυκνωτές και χωρητικά διαιρέτες τάσης"

Ισχύουσες Περιβαλλοντικές Συνθήκες

Ο μετασχηματιστής τάσης εξωτερικού χώρου διαθέτει εξαιρετική περιβαλλοντική προσαρμοστικότητα και μπορεί να λειτουργεί σταθερά σε περίπλοκες συνθήκες συνθήκες εξωτερικού χώρου. Οι τυπικές ισχύουσες παράμετροι είναι οι εξής:
- Σενάρια εγκατάστασης: Κατάλληλο τόσο για εσωτερική όσο και για εξωτερική χρήση
- Θερμοκρασία περιβάλλοντος: -40℃～+45℃ (οι ειδικοί όροι μπορούν να προσαρμοστούν και να συζητηθούν)
- Μέγιστη Ταχύτητα Ανέμου: ≤150km/h
- Ονομαστικό υψόμετρο: ≤2000m (η έκδοση υψηλού υψομέτρου τύπου G προσαρμόζεται σε μεγαλύτερα υψόμετρα)
- Πάχος πάγου: ≤10mm
- Αξιολόγηση κατά της ρύπανσης: Τυπική κατηγορία D (απόσταση ερπυσμού ≥ 43,3 mm/kV), προαιρετική Κατηγορία E (απόσταση ερπυσμού ≥ 53,7 mm/kV)

Δομικά Πλεονεκτήματα Προϊόντος

Η σειρά Usune TYD CVT υιοθετεί μια αρθρωτή ενσωματωμένη δομή, που αποτελείται από δύο βασικά μέρη: μια χωρητική τάση διαχωριστικό και ηλεκτρομαγνητική συσκευή. Η δομή είναι στιβαρή και ανθεκτική:

1.Χωρητικός διαιρέτης τάσης υψηλής αντοχής

Χρησιμοποιεί ένα υψηλής ποιότητας σύνθετο διηλεκτρικό χαρτί λεπτής μεμβράνης και πυκνωτή. Πολλαπλά στοιχεία πυκνωτών είναι συνδεδεμένο σε σειρά μέσα στο δακτύλιο πορσελάνης, εμποτισμένο σε κενό με υψηλής ποιότητας μονωτικό λάδι. Το πλήρως Η σφραγισμένη δομή είναι εξοπλισμένη με μια συσκευή αντιστάθμισης λαδιού για τη διατήρηση της εσωτερικής σταθερότητας της τάσης, εξαλείφοντας το λάδι προβλήματα διαρροής και υγρασίας. Η δομή του συγκροτήματος του μπουλονιού εξασφαλίζει άνετη εγκατάσταση και ασφαλή σύνδεση.

2.Ενσωματωμένη Ηλεκτρομαγνητική Συσκευή

Περιλαμβάνει ενσωματωμένο ενδιάμεσο μετασχηματιστή, αντιδραστήρα αντιστάθμισης και αποσβεστήρα αντιδραστήρα ταχείας κορεσμού, όλα σφραγισμένα μέσα σε μια χαλύβδινη δεξαμενή γεμάτη λάδι. Προσυναρμολογείται με το διαχωριστικό χαμηλής τάσης πριν φύγει από το εργοστάσιο, εξασφαλίζοντας πλήρη απομόνωση του συστήματος μόνωσης λαδιού και εξάλειψη αμοιβαίων παρεμβολών.

3.Σχεδιασμός Προστασίας Ασφαλείας

Εξοπλισμένο με αποκλειστικούς ακροδέκτες απόσβεσης, γείωσης και φέροντος κύματος με καθαρές σημάνσεις. Πολλαπλά προστατευτικά οι κατασκευές αποτρέπουν αποτελεσματικά κινδύνους ασφαλείας, όπως διαρροή υψηλής τάσης και ζημιά σε δευτερεύοντα εξοπλισμό.

Μηχανική Εφαρμογή Cas

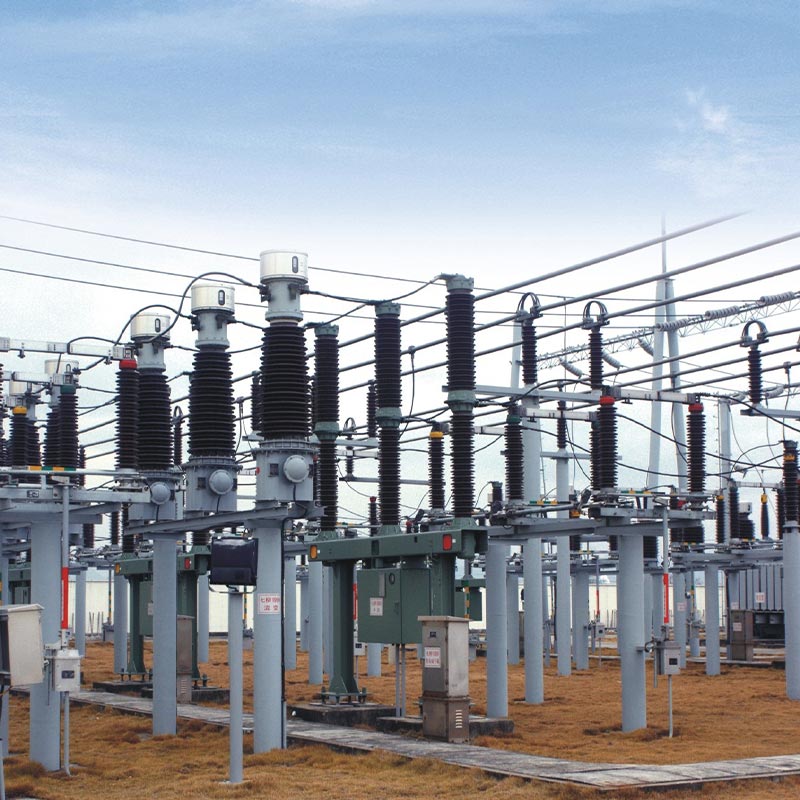

Ως προμηθευτής υψηλής ποιότητας εξοπλισμού CVT υψηλής τάσης, οι μετασχηματιστές τάσης της σειράς TYD της Usune έχουν εφαρμόστηκε με επιτυχία σε ένα βασικό έργο στην ανακαίνιση του αστικού δικτύου ηλεκτρικής ενέργειας 110 kV στο Zhoushan, στην επαρχία Zhejiang. Το έργο που επέλεξε το κλασικό μοντέλο TYD110/√3-0.02FH, κατάλληλο για τις σύνθετες συνθήκες λειτουργίας του τοπικού παράκτια περιοχή με έντονη ρύπανση και ένα μη αποτελεσματικά γειωμένο ουδέτερο σημείο.
Ο αρχικός εξοπλισμός σε αυτόν τον υποσταθμό υπέφερε από ασταθή μέτρηση τάσης και αδύναμη αντιπαρεμβολή δυνατότητες. Μετά την αντικατάσταση των CVT με τα CVT της σειράς Usune TYD, ο εξοπλισμός λειτουργεί σταθερά για περισσότερα πάνω από 3 χρόνια, διατηρώντας ακριβή μέτρηση και σταθερή έξοδο σήματος ακόμη και σε σκληρά περιβάλλοντα όπως το υψηλό υγρασία, ψεκασμός αλατιού και ισχυροί άνεμοι. Αυτό παρέχει αξιόπιστη υποστήριξη για προστασία ρελέ υποσταθμού και φορέα επικοινωνίας, βελτιώνοντας αποτελεσματικά την αξιοπιστία της λειτουργίας του περιφερειακού δικτύου ηλεκτρικής ενέργειας, μειώνοντας τον εξοπλισμό ποσοστά αστοχίας και πλήρης επαλήθευση της εξαιρετικής αντοχής του προϊόντος στις καιρικές συνθήκες και της απόδοσης αντοχής στη ρύπανση.

Προδιαγραφές λειτουργίας και συντήρησης

1. Βασικές Λειτουργικές Παράμετροι

- Μακροχρόνια λειτουργία: 1,2 φορές την ονομαστική τάση (1,2 Un)
- Βραχυπρόθεσμη υπερφόρτωση: Μπορεί να λειτουργήσει για 30 δευτερόλεπτα σε τάση 1,5 Un
- Αφιερωμένο τύπου F: Μπορεί να λειτουργεί συνεχώς για 8 ώρες σε τάση 1,9 Un

2. Απαιτήσεις Ημερήσιας Συντήρησης

- Ελέγχετε τακτικά την κατάσταση στεγανοποίησης του εξοπλισμού για να αποτρέψετε τη διαρροή μονωτικού λαδιού.
- Εξασφαλίστε αξιόπιστη σύνδεση των ακροδεκτών απόσβεσης d1 και d2. η λειτουργία ανοιχτού κυκλώματος απαγορεύεται αυστηρά.
- Όταν δεν είναι συνδεδεμένοι σε εξοπλισμό φορέα, οι ακροδέκτες N και X πρέπει να είναι αξιόπιστα βραχυκυκλωμένοι.
- Απαγορεύεται η μη εξουσιοδοτημένη αποσυναρμολόγηση των μπουλονιών στεγανοποίησης και των δομών στεγανοποίησης οπών πλήρωσης λαδιού.
- Δεν απαιτείται τακτική δειγματοληψία λαδιού και δοκιμή της ηλεκτρομαγνητικής μονάδας για την αποφυγή κινδύνων ασφαλείας που προκαλούνται από το λάδι πέφτει το επίπεδο.

Διαστάσεις προϊόντος.

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Ποιες δοκιμές πυρήνα πρέπει να ολοκληρωθούν πριν τεθεί σε λειτουργία το Usune σειράς TYD CVT;

Τρεις δοκιμές πυρήνα πρέπει να ολοκληρωθούν σύμφωνα με το πρότυπο DL/T596-1996: Πρώτον, η χωρητικότητα και το διηλεκτρικό πρέπει να ελεγχθεί η απώλεια του διαιρέτη πυκνωτή, με την τιμή χωρητικότητας να αποκλίνει από την πινακίδα κατά ≤2% και η εφαπτομένη διηλεκτρικής απώλειας ≤0,002. Δεύτερον, η αντίσταση μόνωσης της ηλεκτρομαγνητικής μονάδας πρέπει να ελεγχθεί χρησιμοποιώντας α 2500V megohmmeter, με την αντίσταση μόνωσης κάθε ακροδέκτη στη γείωση ≥500MΩ. Τρίτον, η βαθμονόμηση ακρίβειας Η δοκιμή απαιτεί αύξηση της γωνίας των καλωδίων υψηλής τάσης για να μειωθεί η παρεμβολή της αδέσποτης χωρητικότητας και να διασφαλιστεί ακρίβεια μέτρησης.

Ε2: Ποιες είναι οι βασικές προφυλάξεις για την επιτόπια εγκατάσταση του μετασχηματιστή τάσης εξωτερικού χώρου;

Πρώτον, ο διαχωριστής πυκνωτή και η ηλεκτρομαγνητική συσκευή είναι ένα αντίστοιχο σετ και πρέπει να εγκατασταθούν σύμφωνα με αριθμοί πινακίδας? δεν μπορούν να ανταλλάσσονται αυθαίρετα. Δεύτερον, οι οπές ανύψωσης της ηλεκτρομαγνητικής μονάδας Η δεξαμενή λαδιού πρέπει να χρησιμοποιείται για ανύψωση. Η ανύψωση του χιτωνίου από πορσελάνη του πυκνωτή απαγορεύεται για την αποτροπή του εξοπλισμού ζημιά. Τρίτον, το θεμέλιο πρέπει να στερεωθεί με μπουλόνια υψηλής αντοχής M20 και η συνολική κλίση του εξοπλισμού πρέπει δεν υπερβαίνει τα 2/1000mm. Τέταρτον, βεβαιωθείτε ότι ο ακροδέκτης X είναι αξιόπιστα γειωμένος και ότι ο ακροδέκτης απόσβεσης είναι ασφαλής συνδεδεμένο για αποφυγή ζημιάς στον εξοπλισμό.

Ε3: Για ποια σενάρια είναι κατάλληλα τα μοντέλα επιθημάτων H, G και F;

Το H είναι ο αντιρρυπαντικός τύπος, κατάλληλος για πολύ μολυσμένα και εξαιρετικά διαβρωτικά περιβάλλοντα όπως οι παράκτιες περιοχές και βιομηχανικά ορυχεία· Το G είναι ο τύπος μεγάλου υψομέτρου, βελτιστοποιημένος για υψηλό υψόμετρο, χαμηλή τάση και χαμηλή θερμοκρασία περιβάλλοντα, κατάλληλα για περιοχές άνω των 2000μ. Το F είναι ο προσαρμοζόμενος τύπος συστήματος, ειδικά σχεδιασμένος για ουδέτερο σημείο μη αποτελεσματικά γειωμένα συστήματα ισχύος, με ισχυρότερη ανοχή υπέρτασης, κατάλληλα για ειδικό ηλεκτρικό δίκτυο συνθήκες λειτουργίας.
