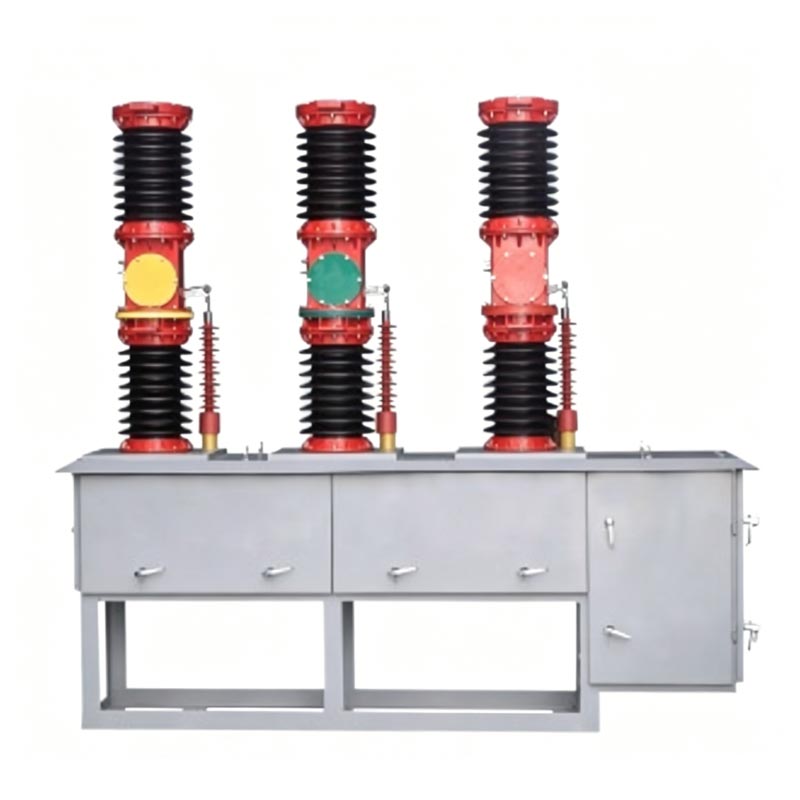

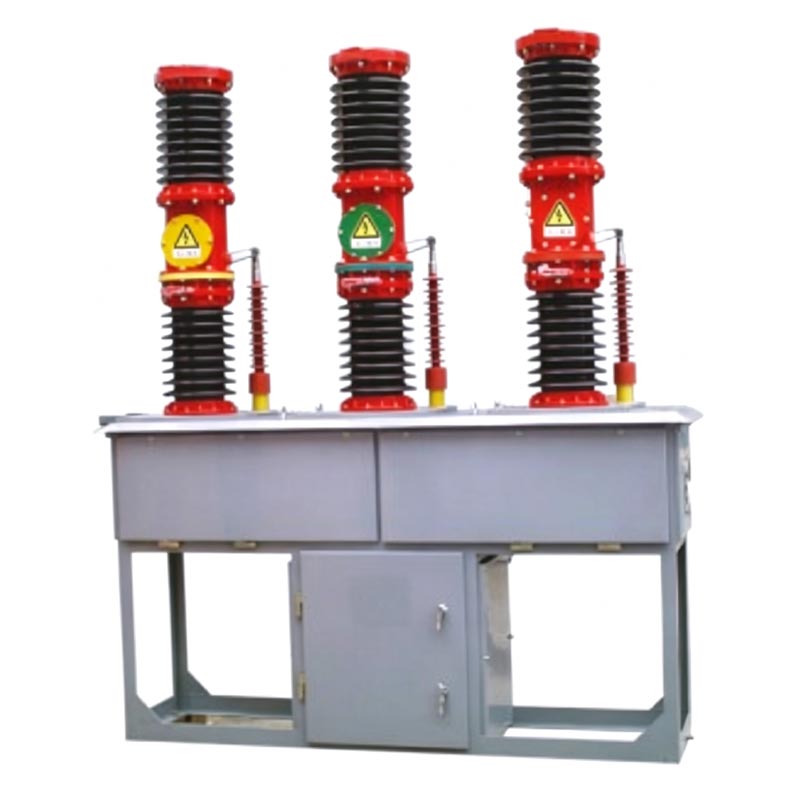

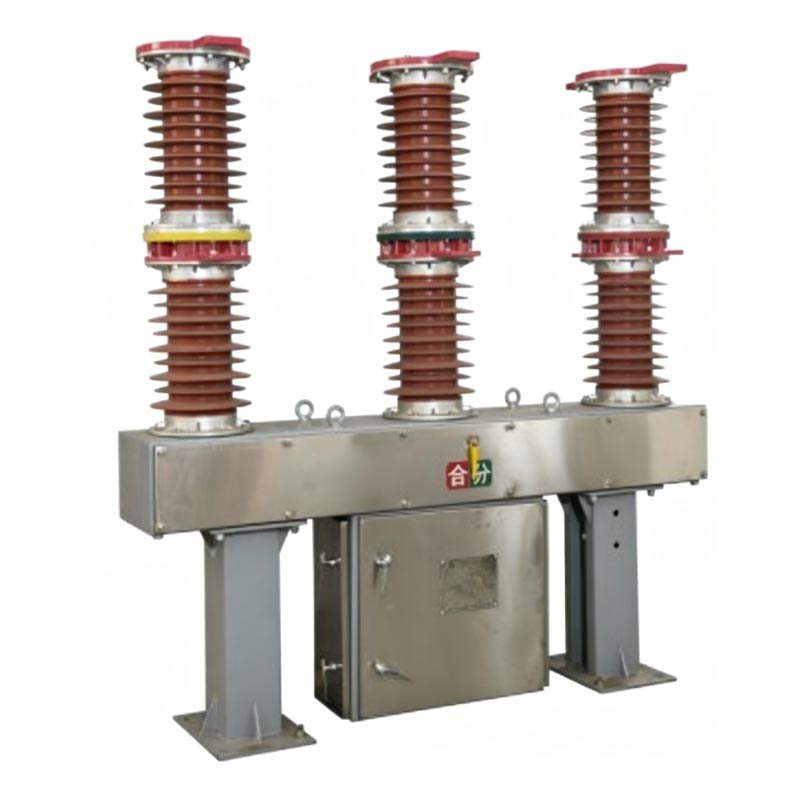

Ο διακόπτης κενού εξωτερικού χώρου Usune Zw7-40.5 είναι ένας εξωτερικός διακόπτης κενού υψηλής τάσης κατάλληλος για 50Hz τριφασικά συστήματα μεταφοράς και διανομής AC, 24-40,5 kV, που χρησιμοποιούνται κυρίως για τον έλεγχο του συστήματος, την προστασία, τμηματοποίηση και εναλλαγή συστοιχίας πυκνωτών. Όταν χρησιμοποιείται σε συνδυασμό με ένα recloser, επιτρέπει την έξυπνη τμηματοποίηση επαναφορά του ελέγχου του συστήματος ισχύος· Υποστηρίζει μηχανισμούς λειτουργίας ελατηρίου ή ηλεκτρομαγνητικού, έχει σταθερά μηχανικά απόδοση και δεν ενέχει κίνδυνο πυρκαγιάς ή έκρηξης. συμμορφώνεται με το GB1984-1989 "Διακόπτες κυκλώματος υψηλής τάσης AC" και Πρότυπα IEC56, IEC62271-100 "Διακόπτες κυκλώματος εναλλασσόμενου ρεύματος υψηλής τάσης".
1. Εξαιρετική απόδοση θραύσης: Χρησιμοποιεί τεχνολογία κατάσβεσης τόξου κενού, με αποτέλεσμα ισχυρό σπάσιμο
χωρητικότητα, μεγάλη ηλεκτρική διάρκεια ζωής και μηχανική διάρκεια ζωής έως και 10.000 κύκλων.
2. Χωρίς συντήρηση και αξιόπιστο: Απλή δομή, που δεν απαιτεί τακτική συντήρηση και μεγάλη διάρκεια ζωής.
3. Εξαιρετική μόνωση και απόδοση κατά της ρύπανσης: Ισχυρή απόδοση μόνωσης εξωτερικού χώρου και εξαιρετική
αντιρρυπαντική ικανότητα.
4. Ευέλικτη Έξυπνη Διαμόρφωση: Μπορεί να εξοπλιστεί με ενσωματωμένο μετασχηματιστή ρεύματος (ακρίβεια έως 0,2S
κατηγορίας) για προστασία μέτρησης και τριφασικής σύνδεσης.
5. Ευρεία συμβατότητα λειτουργικών μηχανισμών: Προσαρμόσιμο σε μηχανισμούς λειτουργίας ελατηρίου ή ηλεκτρομαγνητικών, που επιτρέπει
συχνή και αξιόπιστη λειτουργία.

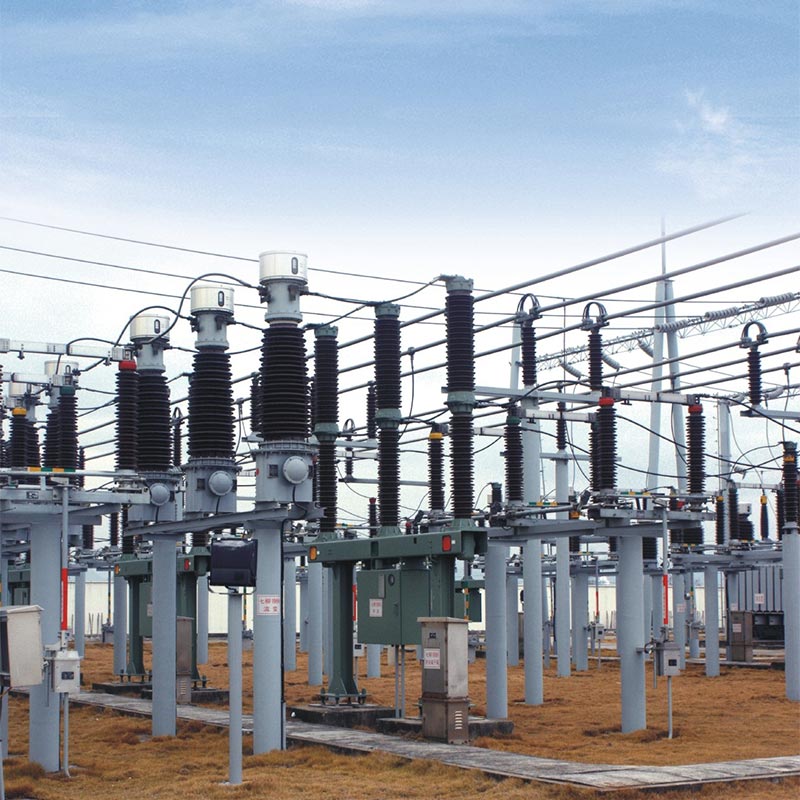

1. Γραμμές και υποσταθμοί μεταφοράς και διανομής 24-40,5kV
2. Έργα ανακαίνισης και επέκτασης αστικών και αγροτικών δικτύων ηλεκτρικής ενέργειας
3. Αιολικά πάρκα, ηλιακοί σταθμοί ηλεκτροπαραγωγής και βιομηχανικά συστήματα παραγωγής ενέργειας
4. Εφαρμογές μεταγωγής συστοιχίας πυκνωτών και διακοπτών κυκλώματος
5. Παράκτιες περιοχές, με μεγάλο υψόμετρο και πολύ μολυσμένες περιοχές
1. Όνομα έργου: Έργο σύνδεσης δικτύου αιολικού πάρκου 35 kV στη Βόρεια Κίνα
2. Πελάτης: State Grid Hebei Electric Power Co., Ltd.
3. Ιστορικό έργου: Αυτό το αιολικό πάρκο βρίσκεται σε μια παράκτια περιοχή με υψηλή υγρασία, έντονο ψεκασμό αλατιού και συχνές καταιγίδες. Το σύστημα εξερχόμενης γραμμής 35 kV απαιτεί αξιόπιστους διακόπτες κυκλώματος για έλεγχο, σφάλμα απομόνωση και αυτόματο επανακλείσιμο.
4. Λύση: Η Uxin Electric παρείχε 12 σετ διακόπτες κενού εξωτερικού χώρου Zw7-40.5, εξοπλισμένοι με μηχανισμοί που λειτουργούν με ελατήριο και ενσωματωμένοι μετασχηματιστές ρεύματος κατηγορίας 0.2S.
5. Επιτεύγματα Εφαρμογών
- Σταθερή λειτουργία για πάνω από 5 χρόνια σε περιβάλλοντα υψηλής υγρασίας και ψεκασμού αλατιού
- Ποσοστό επιτυχίας 100% σε 187 εργασίες διακοπής βραχυκυκλώματος
- Η έξυπνη λειτουργία επανακλεισίματος μειώνει το χρόνο διακοπής ρεύματος κατά 85%
- Ο σχεδιασμός χωρίς συντήρηση μειώνει το ετήσιο κόστος λειτουργίας και συντήρησης κατά 60%
6. Σχόλια πελατών
«Ο διακόπτης κενού εξωτερικού χώρου Usune Zw7-40.5 έχει επιδείξει εξαιρετικά αξιόπιστη απόδοση στην παράκτια περιοχή μας αιολικό πάρκο. Οι επιδόσεις πρόληψης της ρύπανσης και οι έξυπνες λειτουργίες προστασίας έχουν βελτιωθεί σημαντικά σταθερότητα πλέγματος.» – Project Manager, State Grid Hebei Electric Power Co., Ltd.
| Είδος | Μονάδα | Παράμετροι | |
| Ονομαστική τάση | kV | 40.5 | |
| Ονομαστικό επίπεδο μόνωσης | Τάση αντοχής συχνότητας ισχύος 1 λεπτό | kV | 95 |
| Τάση αντοχής σε κεραυνούς (Τιμή αιχμής) | kV | 185 | |
| Ονομαστικό ρεύμα | A | 630/1000/1250/1600/2000 | |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος | kA | 12.5/16/20/25/31.5 | |
| Ονομαστική ακολουθία λειτουργίας | 0-0,3s-C0-180s-0 | ||
| Χρόνοι διακοπής για ονομαστικό ρεύμα μικρής διακοπής | Φορές | 12 | |
| Ονομαστική διακοπή βραχυκυκλώματος και ρεύμα κλεισίματος (αιχμή) | kA | 50/63/80 | |
| Ονομαστικό ρεύμα αντοχής κορυφής | kA | 50/63/80 | |
| Ονομαστικό ρεύμα αντοχής σε σύντομο χρονικό διάστημα | kA | 20/25/31.5 | |
| Ονομαστικός χρόνος βραχυκυκλώματος | s | 4 | |
| Μέση ταχύτητα απενεργοποίησης | m/s | 1,5 ± 0,20 | |
| Μέση ταχύτητα ενεργοποίησης | m/s | 0,7 ± 0,2 | |
| Χρόνος αναπήδησης ενεργοποίησης συμβολαίου | ms | ≤ 2 | |
| Διαφορά χρόνου συγχρονισμού τριφασικής ενεργοποίησης/απενεργοποίησης | ms | ≤ 2 | |
| Χρόνος ενεργοποίησης | ms | ≤ 150 | |
| Χρόνος απενεργοποίησης | ms | ≤ 70 | |
| Μηχανική ζωή | Φορές | 10000 | |
| Ονομαστική τάση λειτουργίας και ονομαστική τάση βοηθητικού κυκλώματος | V | DC/AC110,220 | |
| Αντίσταση συνεχούς ρεύματος σε κάθε βρόχο φάσης (Δεν περιλαμβάνονται οι μετασχηματιστές οργάνων) | μΩ | ≤ 50 | |
| Κάθε βρόχος φάσης Αντίσταση DC | mm | 3 | |
Α: Μπορούν να χρησιμοποιηθούν μηχανισμοί που λειτουργούν με ελατήριο ή ηλεκτρομαγνητικά. Οι μηχανισμοί που λειτουργούν με ελατήριο προσφέρουν υψηλή αξιοπιστία και χαμηλό κόστος συντήρησης, καθιστώντας τα κατάλληλα για τις περισσότερες εφαρμογές σε εξωτερικούς χώρους.
Α: Ναι. Η τρέχουσα αναλογία και η τάξη ακρίβειας (0,2S/0,5/10P10) πρέπει να προσδιορίζονται κατά την παραγγελία.
Α: Υπό κανονική χρήση, η περίοδος χωρίς συντήρηση είναι 10-15 χρόνια. Συνιστάται οπτικός έλεγχος κάθε 2 χρόνια, και ένας μικρός μηχανικός έλεγχος κάθε 5 χρόνια.
Ο διακόπτης κενού εξωτερικού χώρου Usune Zw7-40.5 συνδυάζει προηγμένη τεχνολογία κενού, στιβαρή δομική σχεδίαση και έξυπνα χαρακτηριστικά. Ως αξιόπιστος Κινέζος προμηθευτής, η Usune Electric διασφαλίζει σταθερά υψηλή ποιότητα και προϊόντα υψηλής απόδοσης, καθιστώντας τα ιδανική επιλογή για σύγχρονα συστήματα ισχύος που απαιτούν αξιοπιστία, ασφάλεια και χαμηλό κόστος κύκλου ζωής.
