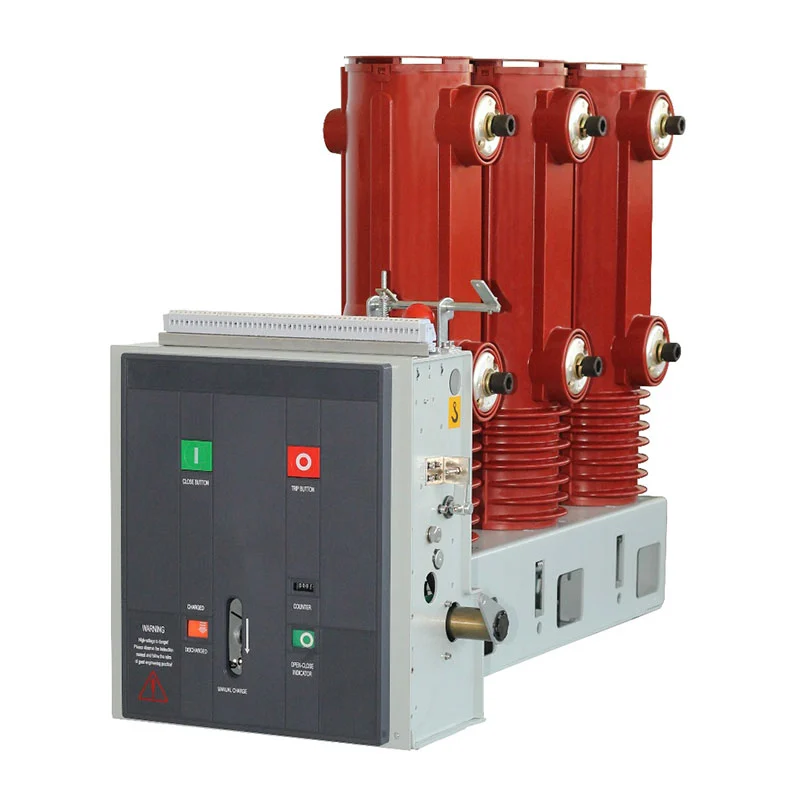

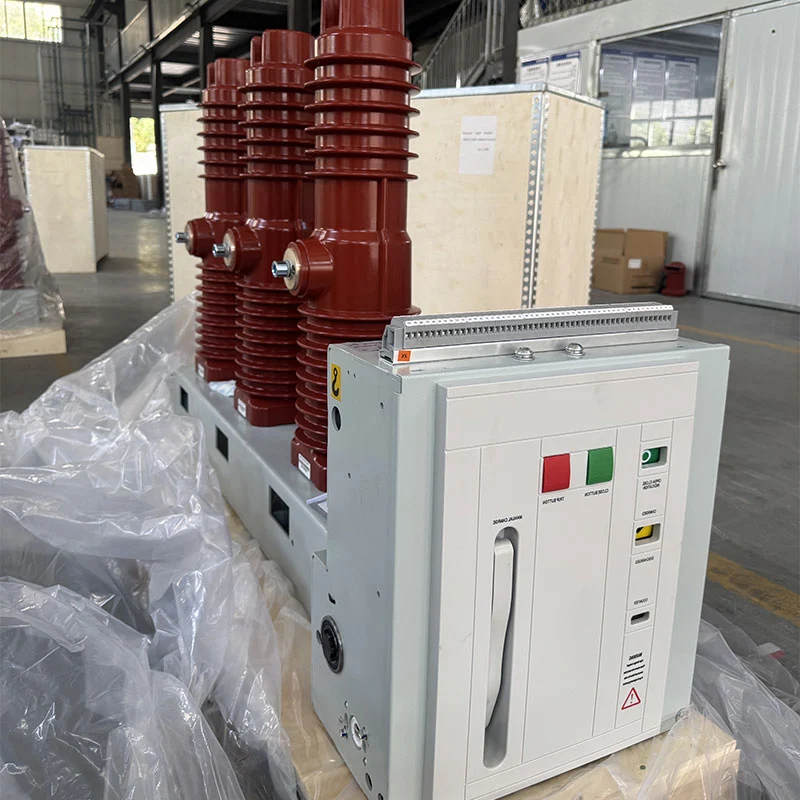

ZN85C-40.5 40.5kV διακόπτης κενού εσωτερικού χώρου

Σε αντίθεση με τα ολοκληρωμένα ντουλάπια διακοπτών, αυτός ο διακόπτης κενού εσωτερικού χώρου ZN85C-40.5 40.5kV εστιάζει στον πυρήνα λειτουργία μεταγωγής του κυκλώματος ισχύος. Η σταθερή πλευρική δομή του, ο αρθρωτός μηχανισμός λειτουργίας του ελατηρίου και Η τεχνολογία διακοπής κενού παρέχει μια πρακτική λύση για εφαρμογές σε εσωτερικούς χώρους κατηγορίας 40,5 kV, συμπεριλαμβανομένων συστημάτων όπου απαιτούνται συχνές λειτουργίες μεταγωγής.

Μηχανικός σχεδιασμός για συνεπή μεταγωγή

Αρθρωτός Μηχανισμός Λειτουργίας Ελατηρίου

Ο μηχανισμός λειτουργίας έχει σχεδιαστεί ειδικά για τα χαρακτηριστικά ενός διακόπτη κενού 40,5 kV. Αυτό υιοθετεί έναν αρθρωτό μηχανισμό ελατηρίου εγκατεστημένο εντός του πλαισίου του διακόπτη, επιτρέποντας τα μηχανικά χαρακτηριστικά εξόδου να ταιριάζει με τις απαιτήσεις λειτουργίας του διακόπτη κενού.

Ο μηχανισμός είναι σχεδιασμένος γύρω από την άνω και κάτω διάταξη του διακόπτη και αποτελεί ένα ενσωματωμένο τμήμα του συνολική δομή. Αυτή η διαμόρφωση απλοποιεί τη διαδρομή μηχανικής μετάδοσης ενώ παρέχει μια σταθερή βάση για εργασίες κλεισίματος και ανοίγματος.

Σταθερή πλευρική δομή

Η σταθερή πλευρική διαμόρφωση προορίζεται για ηλεκτρικό εξοπλισμό εσωτερικού χώρου όπου ο διακόπτης είναι εγκατεστημένος ως αποκλειστικό εξάρτημα μεταγωγής. Ανάλογα με το σχεδιασμό του έργου, διαμορφώσεις όπως δεξιά εξερχόμενη γραμμή, επάνω μπορούν να επιλεγούν εισερχόμενες και ενσωματωμένες ρυθμίσεις.

Σε σύγκριση με ένα πλήρες αποσπώμενο ερμάριο διακοπτών, αυτή η δομή επιτρέπει στον σχεδιαστή του έργου να επικεντρωθεί ενσωμάτωση του διακόπτη με τον απαιτούμενο πρωτεύοντα και δευτερεύοντα ηλεκτρολογικό εξοπλισμό σύμφωνα με τα συγκεκριμένα διάταξη του συστήματος.

Διαδικασία Αποθήκευσης Ενέργειας και Λειτουργίας

Αποθήκευση ενέργειας ελατηρίου

Η ενέργεια κλεισίματος αποθηκεύεται μηχανικά στον μηχανισμό του ελατηρίου. Η αποθήκευση ενέργειας μπορεί να ολοκληρωθεί μέσω του κινητήρα ή χειροκίνητα με τη λαβή αποθήκευσης ενέργειας. Κατά τη λειτουργία με κινητήρα, το σύστημα μετάδοσης κίνησης κινεί το Ο άξονας αποθήκευσης ενέργειας και τεντώνει το ελατήριο κλεισίματος μέχρι να επιτευχθεί η καθορισμένη θέση αποθηκευμένης ενέργειας.

Αφού ολοκληρωθεί η αποθήκευση ενέργειας, ο μηχανισμός συγκράτησης συγκρατεί το ελατήριο στη θέση του και την αποθήκευση ενέργειας η ένδειξη αλλάζει στην αντίστοιχη κατάσταση. Ο βοηθητικός διακόπτης αποσυνδέει επίσης την τροφοδοσία του κινητήρα όταν επιτυγχάνεται η θέση αποθηκευμένης ενέργειας, αφήνοντας τον διακόπτη έτοιμο για την εντολή κλεισίματος.

Λειτουργία κλεισίματος

Η λειτουργία κλεισίματος μπορεί να ξεκινήσει χειροκίνητα μέσω του κουμπιού κλεισίματος ή ηλεκτρικά μέσω του χειριστηρίου κύκλωμα. Όταν λειτουργεί ο ηλεκτρομαγνήτης κλεισίματος, η αποθηκευμένη ενέργεια του ελατηρίου απελευθερώνεται μέσω του έκκεντρου και μηχανισμός μετάδοσης.

Ο μηχανισμός σύνδεσης στη συνέχεια οδηγεί τη μονωμένη ράβδο λειτουργίας και την κινούμενη επαφή προς τη θέση κλεισίματος ενώ συμπίεση του ελατηρίου επαφής. Αφού ολοκληρωθεί η διαδρομή κλεισίματος, ο μηχανισμός συγκράτησης διατηρεί το κλειστό θέση και ο βοηθητικός διακόπτης αλλάζει ανάλογα.

Λειτουργία ανοίγματος

Το άνοιγμα μπορεί να ξεκινήσει χειροκίνητα ή μέσω εντολής ηλεκτρικού ανοίγματος. Ο μηχανισμός απελευθέρωσης ανοίγματος ξεκλειδώνει το κλείσιμο συγκράτησης, επιτρέποντας στην αποθηκευμένη ενέργεια της επαφής και των ελατηρίων πέδησης να διαχωρίσουν τον διακόπτη κενού επαφές.

Κατά το τελευταίο στάδιο της κίνησης ανοίγματος, το υδραυλικό buffer απορροφά την υπόλοιπη μηχανική ενέργεια και ελέγχει τη θέση διαχωρισμού. Αυτός ο συντονισμένος μηχανισμός βοηθά στη διατήρηση μιας ελεγχόμενης διαδικασίας ανοίγματος.

Διαμόρφωση Ηλεκτρικού Ελέγχου

Πηνία κλεισίματος και ανοίγματος

Ο διακόπτης μπορεί να διαμορφωθεί με ισχύ AC ή DC σύμφωνα με τις απαιτήσεις του έργου. Το παρεχόμενο Η διαμόρφωση περιλαμβάνει επιλογές AC110/220V και DC110/220V για τα πηνία κλεισίματος και ανοίγματος, παρέχοντας ευελιξία για διαφορετικούς υποσταθμούς και συστήματα βιομηχανικού ελέγχου.

Το πηνίο κλεισίματος έχει ονομαστική ισχύ 288W, ενώ το πηνίο ανοίγματος ορίζεται επίσης στα 288W. Η κανονική λειτουργία Το εύρος τάσης είναι 85%–110% της ονομαστικής τάσης για το πηνίο κλεισίματος και 65%–120% της ονομαστικής τάσης για το πηνίο ανοίγματος.

Κινητήρας αποθήκευσης ενέργειας

Ο κινητήρας αποθήκευσης ενέργειας παρέχει αυτόματη προετοιμασία για την επόμενη λειτουργία κλεισίματος. Το παρεχόμενο ZYJ220 Η διαμόρφωση χρησιμοποιεί ισχύ DC220V με ονομαστική ισχύ εισόδου 90W. Στην ονομαστική τάση λειτουργίας, η αποθήκευση ενέργειας Ο χρόνος καθορίζεται ως όχι περισσότερο από 15 δευτερόλεπτα.

Αυτή η διάταξη επιτρέπει στον διακόπτη να επαναφέρει την κατάσταση της αποθηκευμένης ενέργειας μετά τη λειτουργία χωρίς να το απαιτεί συνεχής χειρωνακτική παρέμβαση.

Διακοπή κενού για εφαρμογές 40,5 kV

Τεχνολογία κατάσβεσης τόξου κενού

Ο διακόπτης κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά τη διάρκεια μιας λειτουργίας ανοίγματος. Όταν το οι επαφές χωρίζονται, η διαδικασία διακοπής λαμβάνει χώρα εντός του διακόπτη κενού και όχι σε ένα θάλαμος μεταγωγής με μόνωση αέρα.

Ο συνδυασμός διακοπής κενού και μηχανικής μετάδοσης που λειτουργεί με ελατήριο καθιστά τον διακόπτη κατάλληλο για Εσωτερικές εφαρμογές μέσης τάσης όπου απαιτείται αξιόπιστη απόδοση μεταγωγής και επαναλαμβανόμενη λειτουργία.

Κατάλληλο για συχνή λειτουργία

Ο αρχικός σχεδιασμός της σειράς ZN85C-40.5 εξετάζει εφαρμογές που απαιτούν συχνή εναλλαγή. Η λειτουργία του ο μηχανισμός ταιριάζει με τα χαρακτηριστικά του διακόπτη κενού 40,5 kV, ενώ η μηχανοκίνητη αποθήκευση ενέργειας σύστημα μειώνει την ανάγκη για επαναλαμβανόμενη χειροκίνητη φόρτιση.

Αυτό καθιστά τον εξοπλισμό κατάλληλο για βιομηχανικές εγκαταστάσεις, υποσταθμούς και σταθμούς ηλεκτροπαραγωγής όπου λειτουργούν μεταγωγές αποτελούν μέρος της συνήθους διαχείρισης του ηλεκτρικού συστήματος.

Τυπικές περιοχές εφαρμογής

Σταθμοί ηλεκτροπαραγωγής

Ο διακόπτης μπορεί να ενσωματωθεί σε εσωτερικά συστήματα διανομής ισχύος και ηλεκτρικού ελέγχου στην παραγωγή ηλεκτρικής ενέργειας εγκαταστάσεις, όπου απαιτείται αξιόπιστη μεταγωγή και προστασία ηλεκτρικών κυκλωμάτων.

Υποσταθμοί

Στους υποσταθμούς, η σταθερή εσωτερική διαμόρφωση μπορεί να ενσωματωθεί στο αντίστοιχο ηλεκτρικό υψηλής τάσης σύστημα σύμφωνα με τη διάταξη του πρωτεύοντος κυκλώματος, το σχήμα ελέγχου και τις απαιτήσεις προστασίας.

Βιομηχανικές και Μεταλλευτικές Επιχειρήσεις

Για βιομηχανικές και μεταλλευτικές εγκαταστάσεις με σημαντικά ηλεκτρικά φορτία, ο διακόπτης μπορεί να παρέχει μεταγωγή και λειτουργεί σε συστήματα διανομής ηλεκτρικής ενέργειας εσωτερικών χώρων και είναι κατάλληλο για εφαρμογές που απαιτούν τακτική λειτουργίες μεταγωγής.

Ηλεκτρολογικά Συστήματα με Τηλεχειριστήριο

Επειδή οι λειτουργίες κλεισίματος και ανοίγματος μπορούν να ελέγχονται ηλεκτρικά, ο διακόπτης μπορεί να ενσωματωθεί με ένα κατάλληλο δευτερεύον σύστημα ελέγχου για τοπική ή απομακρυσμένη λειτουργία σύμφωνα με το σχεδιασμό του έργου.

Κύρια τεχνική διαμόρφωση

Λειτουργικό Περιβάλλον

Συνθήκες σέρβις σε εσωτερικούς χώρους

Ο εξοπλισμός προορίζεται για εσωτερική εγκατάσταση και θα πρέπει να χρησιμοποιείται σε περιβάλλον κατάλληλο για υψηλή τάση ηλεκτρικό εξοπλισμό. Το τελικό έργο θα πρέπει να λάβει υπόψη τη θερμοκρασία περιβάλλοντος, την υγρασία, το υψόμετρο, τον αερισμό και άλλες περιβαλλοντικές συνθήκες κατά τον προσδιορισμό της πλήρους ηλεκτρικής διαμόρφωσης.

Απαιτήσεις εγκατάστασης

Ο διακόπτης θα πρέπει να εγκατασταθεί σε θέση χωρίς έντονους κραδασμούς, κρούσεις ή διαβρωτικές περιβαλλοντικές συνθήκες. Η διάταξη εγκατάστασης θα πρέπει επίσης να εξασφαλίζει επαρκή χώρο λειτουργίας και συντήρησης γύρω από τον εξοπλισμό και διατηρεί την απαιτούμενη μηχανική ευθυγράμμιση του διακόπτη και των σχετικών ηλεκτρικών εξαρτημάτων.

Πρότυπα και Διασφάλιση Ποιότητας

Manufacturing Management

Η Zhejiang Usune Electric Co., Ltd. εφαρμόζει ένα ολοκληρωμένο σύστημα διαχείρισης που καλύπτει την ποιότητα των προϊόντων, το περιβάλλον διαχείριση και υγεία και ασφάλεια στην εργασία. Η εταιρεία διαθέτει πιστοποιήσεις ISO 9001, ISO 14001 και ISO 45001, υποστήριξη ελεγχόμενων διαδικασιών παραγωγής από την επιλογή εξαρτημάτων έως τη συναρμολόγηση και την επιθεώρηση.

Συμμόρφωση IEC, GB και CE

Το προϊόν έχει αναπτυχθεί σύμφωνα με τα ισχύοντα πρότυπα IEC και GB, με ηλεκτρικές παραμέτρους και διαμορφώσεις καθορίζεται σύμφωνα με τις ειδικές απαιτήσεις του έργου. Η πιστοποίηση CE είναι επίσης διαθέσιμη για τα ισχύοντα διαμόρφωση προϊόντος, παρέχοντας πρόσθετη υποστήριξη τεκμηρίωσης για διεθνή έργα.

Αναφορά Μηχανικού Έργου

Cas-space Rocket Launch Project

Ο διακόπτης κενού εσωτερικού χώρου ZN85C-40.5 40,5 kV έχει αναφερθεί στο Cas-space Rocket Launch Project, παρέχοντας ένα πρακτικό παράδειγμα εφαρμογής μηχανικής για τον ηλεκτρικό εξοπλισμό υψηλής τάσης της Usune σε μια απαιτητική βιομηχανικό περιβάλλον.

Σύγκριση προϊόντων

Διακόπτης κυκλώματος έναντι Πλήρους διακόπτη

Ο διακόπτης κενού εσωτερικού χώρου ZN85C-40.5 40,5 kV είναι κυρίως ένα εξάρτημα μεταγωγής και προστασίας, ενώ Ο πλήρης αποσπώμενος πίνακας διακοπτών ενσωματώνει τον διακόπτη με ζυγούς, διαμερίσματα καλωδίων, εξοπλισμό ελέγχου, συσκευές προστασίας και άλλα εξαρτήματα του ντουλαπιού. Επομένως, ο διακόπτης είναι πιο κατάλληλος όταν το έργο απαιτεί α αποκλειστική συσκευή μεταγωγής 40,5 kV για ενσωμάτωση σε μεγαλύτερο ηλεκτρικό σύστημα.

Υποστήριξη έργου Usune

Διαμόρφωση με βάση ηλεκτρικά σχέδια

Η Usune μπορεί να καθορίσει την κατάλληλη διαμόρφωση σύμφωνα με το μονογραμμικό διάγραμμα του πελάτη, την ονομαστική τάση, ισχύς ελέγχου, διάταξη εγκατάστασης και απαιτήσεις λειτουργίας. Αυτή η προσέγγιση βοηθά να διασφαλιστεί ότι το επιλεγμένο ο διακόπτης είναι συμβατός με τον περιβάλλοντα πρωτεύοντα και δευτερεύοντα ηλεκτρικό εξοπλισμό.

Προσαρμοσμένες Ηλεκτρικές Παράμετροι

Για έργα με ειδικές τάσεις ελέγχου, ρυθμίσεις εγκατάστασης ή απαιτήσεις λειτουργίας, η τεχνική η διαμόρφωση μπορεί να συζητηθεί πριν από την παραγωγή. Αυτό επιτρέπει στον διακόπτη κενού εσωτερικού χώρου ZN85C-40.5 40.5kV να να προσαρμοστεί στο πραγματικό ηλεκτρικό σύστημα αντί να βασίζεται σε μια σταθερή τυπική διαμόρφωση.

FAQ

Ποια είναι η κύρια εφαρμογή αυτού του προϊόντος;

Είναι ένας εσωτερικός διακόπτης κενού 40,5 kV σχεδιασμένος για ηλεκτρικό έλεγχο και προστασία σε σταθμούς παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, βιομηχανικές εγκαταστάσεις και μεταλλευτικές επιχειρήσεις.

Ο διακόπτης είναι σταθερός ή αποσύρεται;

Το ZN85C-40.5 χρησιμοποιεί μια σταθερή πλευρική διαμόρφωση, αντί για μια αποσπώμενη δομή τρόλεϊ.

Μπορεί να λειτουργήσει χειροκίνητα;

Ναί. Ο μηχανισμός ελατηρίου υποστηρίζει χειροκίνητη αποθήκευση ενέργειας και χειροκίνητη λειτουργία, ενώ η ηλεκτρική λειτουργία είναι επίσης διαθέσιμο.

Ποιες τάσεις ελέγχου είναι διαθέσιμες;

Τα πηνία κλεισίματος και ανοίγματος μπορούν να διαμορφωθούν για AC110/220V ή DC110/220V σύμφωνα με τις απαιτήσεις του έργου.

Πόσο χρόνο διαρκεί η διαδικασία αποθήκευσης ενέργειας;

Ο καθορισμένος χρόνος αποθήκευσης ενέργειας της διαμόρφωσης κινητήρα ZYJ220 είναι ≤15 δευτερόλεπτα στην ονομαστική τάση.

Είναι κατάλληλο για συχνή εναλλαγή;

Ναί. Το προϊόν έχει σχεδιαστεί για εφαρμογές που απαιτούν συχνή λειτουργία, με την επιφύλαξη της ισχύουσας λειτουργίας συνθήκες και τεχνική διαμόρφωση.

Μπορεί η Usune να προσαρμόσει τον διακόπτη;

Ναί. Η Usune μπορεί να διαμορφώσει το προϊόν σύμφωνα με τα σχέδια του έργου, τις ηλεκτρικές παραμέτρους, τις απαιτήσεις ελέγχου και συνθήκες εγκατάστασης.
