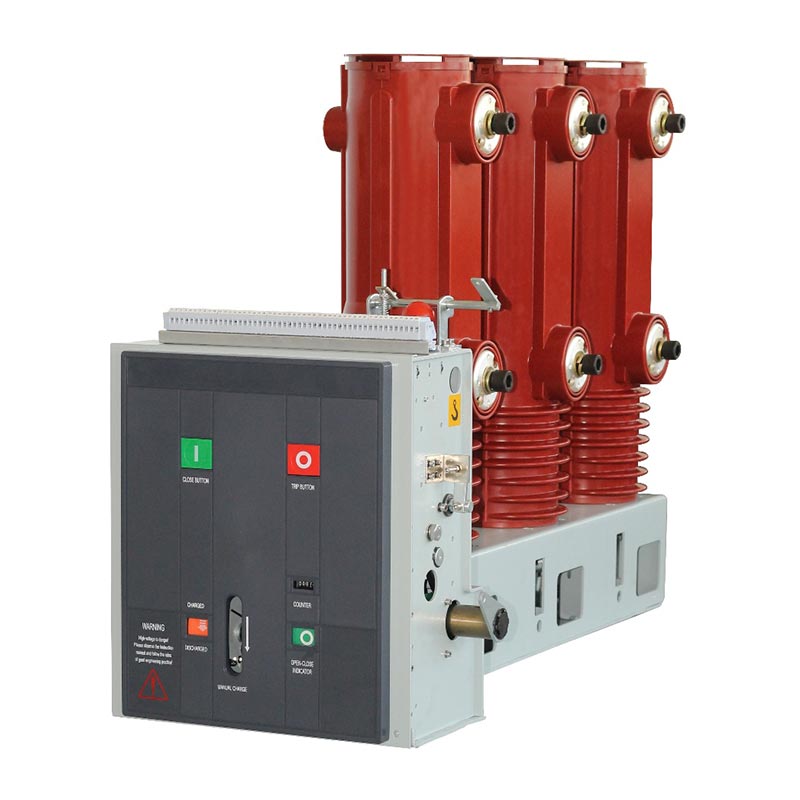

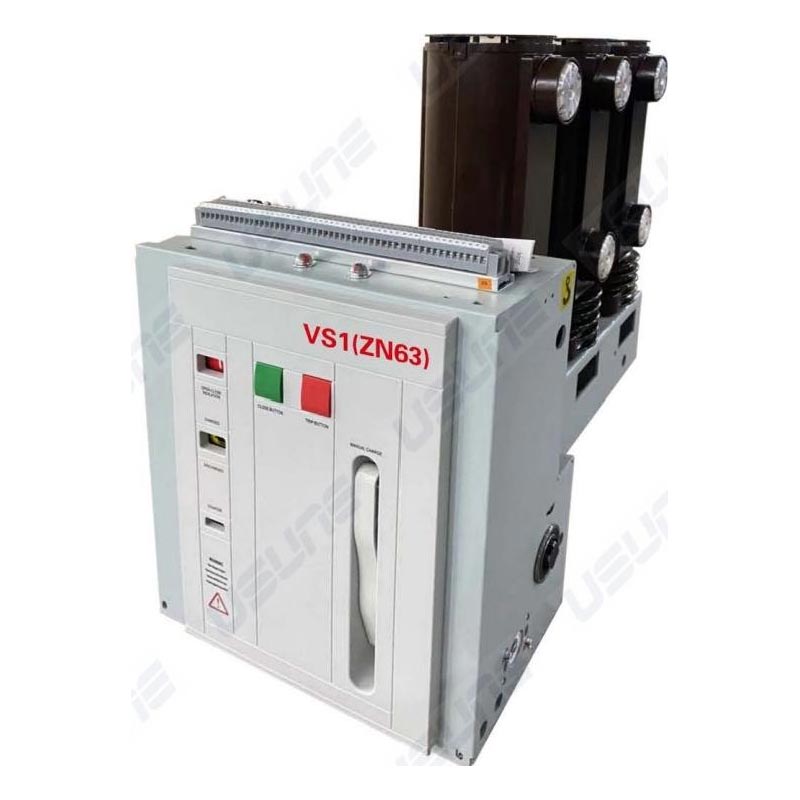

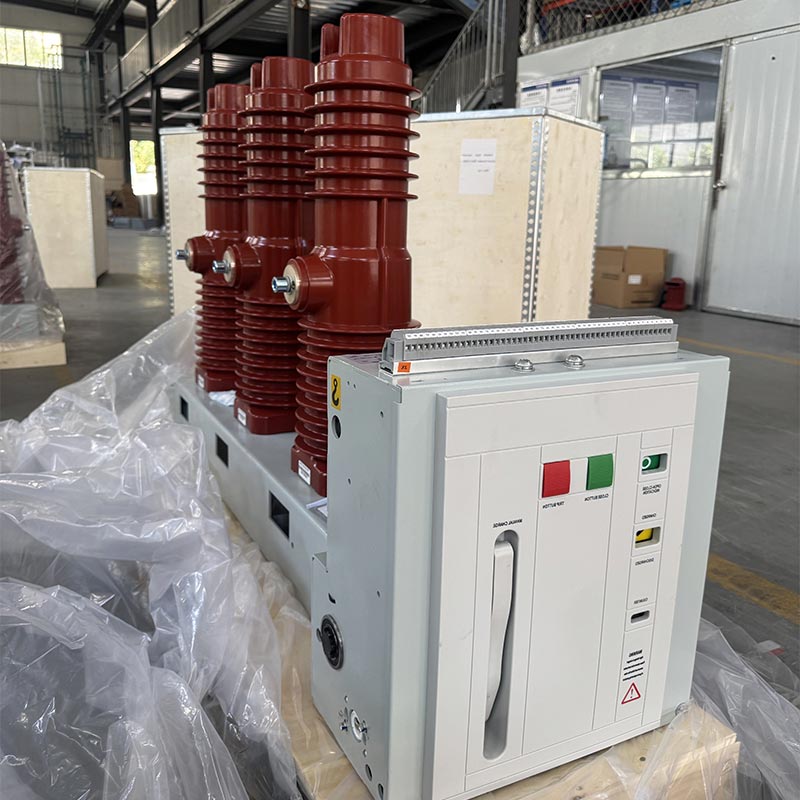

Πλαϊνός διακόπτης κυκλώματος κενού εσωτερικού χώρου

Ο διακόπτης κενού εσωτερικού χώρου Usune Side Mounted Indoor είναι ένας σταθερός διακόπτης υψηλής τάσης που χρησιμοποιείται κυρίως σε σταθερές εξοπλισμός διανομής. Μπορεί να χρησιμοποιηθεί ανεξάρτητα ή ενσωματωμένο σε συστήματα τροφοδοσίας δικτύου δακτυλίου, μετασχηματιστές τύπου κουτιού, και διάφορα μη τυποποιημένα συστήματα τροφοδοσίας. Το βασικό του πλεονέκτημα έγκειται στην τεχνολογία πυρόσβεσης τόξου κενού, αποφυγή της ρύπανσης και της ζημιάς που προκαλείται από τα παραδοσιακά μέσα πυρόσβεσης τόξου, βελτιώνοντας αποτελεσματικά την παροχή ρεύματος ασφάλεια και σταθερότητα. Αυτό το προϊόν αναπτύσσεται και κατασκευάζεται ανεξάρτητα από το εργοστάσιο της Usune, με ώριμο διαδικασίες παραγωγής και αυστηρός ποιοτικός έλεγχος, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία κάτω από διάφορα σύνθετα προϋποθέσεις.

Πρότυπα και εξουσιοδότηση προϊόντος Για να διασφαλιστεί η αξιοπιστία και η συμμόρφωση του προϊόντος, η ηλεκτρική σκούπα εσωτερικού χώρου Usune Side Mounted Ο διακόπτης κυκλώματος τηρεί αυστηρά τα έγκυρα εγχώρια και διεθνή πρότυπα, συμπεριλαμβανομένων των GB/T1984-2014 "High Διακόπτες κυκλώματος τάσης", JB3855-1996 "3.6~40.5KV Indoor High Voltage Vacuum Circuit Breakers" και DL/T403-2000 "Τεχνικές συνθήκες παραγγελίας διακόπτες κενού 12~40,5 KV" και συμμορφώνεται με τις σχετικές απαιτήσεις του IEC62271-100:2008. Κάθε προϊόν υποβάλλεται σε αυστηρή εργοστασιακή επιθεώρηση πριν φύγει από το εργοστάσιο, και όλα τεχνικά οι παράμετροι πληρούν τις απαιτήσεις σχεδιασμού, αποδεικνύοντας τη δέσμευση της Usune στην ποιότητα των προϊόντων και διασφαλίζοντας την ασφαλή χρήση για χρήστες.

Λειτουργικό περιβάλλον και δυνατότητα εφαρμογής

Ο πλευρικός διακόπτης κενού εσωτερικού χώρου είναι ιδιαίτερα προσαρμόσιμος σε διάφορα περιβάλλοντα και κατάλληλος για οι ακόλουθες συνθήκες λειτουργίας σε εσωτερικούς χώρους:

1. Θερμοκρασία περιβάλλοντος: Μέγιστη +40℃, Ελάχιστη -15℃
2. Υγρασία περιβάλλοντος: Ημερήσια μέση σχετική υγρασία ≤95%, μηνιαίος μέσος όρος ≤90%. ημερήσια μέση τάση ατμών ≤22×10-3MPa, μηνιαίος μέσος όρος ≤1,8×10-3MPa
3. Υψόμετρο: Δεν υπερβαίνει τα 1000μ
4. Σεισμική Ένταση: Δεν υπερβαίνει τους 8 βαθμούς
5. Ατμοσφαιρικό περιβάλλον: Χωρίς σημαντική σκόνη, καπνό, διαβρωτικά και εύφλεκτα αέρια, ατμούς ή ψεκασμό αλατιού ρύπανσης.

Σημείωση: Εάν το πραγματικό περιβάλλον λειτουργίας υπερβαίνει τις παραπάνω συνήθεις απαιτήσεις, συμβουλευτείτε το επαγγελματίας κατασκευαστής Usune για να προσαρμόσει μια κατάλληλη λύση προϊόντος.

Δομή και Λειτουργία

1. Συνολική δομή

Ο πλευρικός διακόπτης κενού εσωτερικού χώρου υιοθετεί μια διάταξη από μπροστά προς τα πίσω του μηχανισμού λειτουργίας και του θάλαμος πυρόσβεσης τόξου. Το κύριο αγώγιμο κύκλωμα είναι τριφασικού τύπου επιδαπέδιου. Ο διακόπτης κενού εγκαθίσταται κατά μήκος εντός ενός σωληνοειδούς μονωτικού κυλίνδρου που κατασκευάζεται με διαδικασία εποξειδικής ρητίνης APG. Αυτό παρέχει εξαιρετική απόδοση κατά της ερπυσμού, μειώνοντας σημαντικά τη συσσώρευση σκόνης στην επιφάνεια του διακόπτη, αποτρέποντας εξωτερικούς παράγοντες να επηρεάσουν τη λειτουργία του και εξασφαλίζοντας υψηλή απόδοση μόνωσης ακόμη και σε υγρό και πολύ μολυσμένα περιβάλλοντα.

2. Δομή Λειτουργικού Μηχανισμού

Ο μηχανισμός λειτουργίας είναι ένας επίπεδος μηχανισμός που λειτουργεί με ελατήριο, που υποστηρίζει χειροκίνητη και ηλεκτρική αποθήκευση ενέργειας. Το Ο κινητήρας λειτουργίας είναι εγκατεστημένος στο μπροστινό ερμάριο του διακόπτη. Το ντουλάπι χωρίζεται σε πέντε συγκροτήματα διαστήματα από τέσσερα ενδιάμεσα διαμερίσματα, που στεγάζουν τα στοιχεία αποθήκευσης ενέργειας, μετάδοσης, ενεργοποίησης και προσωρινής αποθήκευσης αντίστοιχα. Το προϊόν ενσωματώνει τον διακόπτη και τον μηχανισμό λειτουργίας σε ένα ενιαίο σχέδιο, εξασφαλίζοντας υψηλή βαθμός αντιστοίχισης μεταξύ της λειτουργικής απόδοσης του μηχανισμού και του ανοίγματος και κλεισίματος του διακόπτη απαιτήσεις. Αυτό μειώνει τα περιττά ενδιάμεσα βήματα, μειώνει την κατανάλωση ενέργειας και τον θόρυβο και βελτιώνει λειτουργική αξιοπιστία.

Βασικές Προδιαγραφές και Τεχνικές Παράμετροι

Εγκατάσταση και θέση σε λειτουργία

1. Ελέγξτε τον ασφαλειοδιακόπτη για ζημιά. Εάν έχει καταστραφεί, σταματήστε να το χρησιμοποιείτε αμέσως.
2. Αφαιρέστε τους ρύπους (ειδικά από τη μονωτική επιφάνεια). Προσμείξεις που δημιουργούνται κατά τη μεταφορά ή Η αποθήκευση μπορεί να επηρεάσει την απόδοση μόνωσης του προϊόντος.
3. Λειτουργήστε χειροκίνητα τον διακόπτη κυκλώματος για αποθήκευση ενέργειας και εκτέλεση εργασιών κλεισίματος/ανοίγματος όπως απαιτείται, παρατηρώντας εάν οι ενδείξεις κατάστασης αποθήκευσης ενέργειας και θέσης κλεισίματος/ανοίγματος είναι κανονικές.
4. Λειτουργήστε τον διακόπτη κυκλώματος για αποθήκευση ενέργειας και εκτελέστε εργασίες κλεισίματος/ανοίγματος χρησιμοποιώντας την ισχύ λειτουργίας τροφοδοσίας, ελέγχοντας εάν οι ενδείξεις κατάστασης αποθήκευσης ενέργειας και θέσης είναι κανονικές.

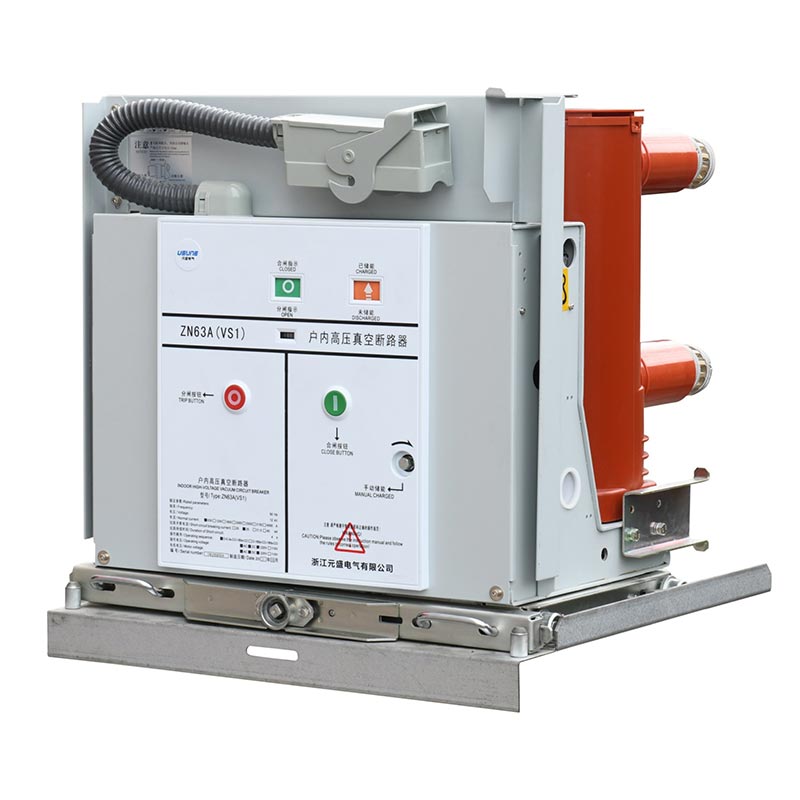

5. Λειτουργία του διακόπτη κυκλώματος τύπου χειρός: Εισαγάγετε τη λαβή ώθησης στην οπή ώθησης, περιστρέψτε δεξιόστροφα για να προωθήστε και αριστερόστροφα για ανάσυρση, με συνολική διαδρομή ώθησης 300±3 mm. στην ανοιχτή θέση, μετακινήστε το ομαλά στη θέση εργασίας ή δοκιμής, περιστρέφοντας τη λαβή 30 φορές με μέτρια ταχύτητα μέχρι να ακουστεί ένας ήχος "κλικ", υποδεικνύοντας ότι βρίσκεται στη θέση του (μην χρησιμοποιείτε υπερβολική δύναμη για να αποφύγετε την καταστροφή του μηχανισμού ώθησης). Αυτή τη στιγμή, το θα ενεργοποιηθούν οι αντίστοιχες ενδείξεις θέσης (S8, S9).

Σημείωση: Όταν χρησιμοποιείτε μια διάταξη ασφάλισης κλεισίματος, πρέπει να είναι συνδεδεμένη η τροφοδοσία του κυκλώματος ασφάλισης για να το ξεκλειδώσετε πριν κλείσει? κατά την αποσυσκευασία, λειτουργήστε σύμφωνα με τις απαιτήσεις συσκευασίας, ανυψώνοντας τον αγκώνα του διακόπτη κυκλώματος για να διασφαλίσετε ότι ο κάτω εξερχόμενος βραχίονας είναι υπό φορτίο, αποφεύγοντας σοβαρές κρούσεις και κραδασμούς. αφαιρέστε τη συσκευή ανύψωσης ως απαιτείται πριν το τοποθετήσετε στο ντουλάπι.

Μελέτη περίπτωσης εφαρμογής πραγματικού κόσμου

Περίπτωση: Ένα μεγάλο βιομηχανικό πάρκο στη Νότια Κίνα αγόρασε 50 πλευρικούς διακόπτες κενού εσωτερικού χώρου Usune (μοντέλο VS1-12/1250-25) για το σύστημα διανομής ηλεκτρικής ενέργειας του εργαστηρίου παραγωγής της. Λειτουργούν πολλαπλές γραμμές παραγωγής στο πάρκο εναλλάξ, απαιτώντας συχνή εναλλαγή ρεύματος και υψηλή αξιοπιστία σε διακοπή ρεύματος βραχυκυκλώματος. Από τότε εγκατάσταση και θέση σε λειτουργία το 2024, τα προϊόντα λειτουργούν σταθερά για 12 συνεχόμενους μήνες χωρίς αποτυχία, την αποτελεσματική προστασία και τον έλεγχο του συστήματος ηλεκτρικής ενέργειας, τη μείωση του χρόνου διακοπής λειτουργίας του εξοπλισμού και τη βελτίωση του πάρκου αποδοτικότητα παραγωγής. Ως τοπικός Κινέζος προμηθευτής, η Usune παρείχε πλήρη καθοδήγηση επιτόπου εγκατάστασης και υπηρεσίες συντήρησης μετά την πώληση, κερδίζοντας υψηλούς επαίνους από τον πελάτη.

FAQ

Ε1: Τι γίνεται αν το πραγματικό περιβάλλον λειτουργίας του διακόπτη υπερβαίνει τις κανονικές απαιτήσεις;

A1: Εάν η θερμοκρασία περιβάλλοντος, η υγρασία, το υψόμετρο κ.λπ. υπερβαίνουν τις κανονικές απαιτήσεις, επικοινωνήστε με το κατασκευαστής, Usune, αμέσως. Μια επαγγελματική τεχνική ομάδα θα πραγματοποιήσει μια επιτόπια έρευνα και θα προσαρμόσει ένα λύση προϊόντος προσαρμοσμένη στο ειδικό περιβάλλον για να εξασφαλίσει σταθερή λειτουργία του διακόπτη κυκλώματος κάτω από ειδική προϋποθέσεις. Ως υπεύθυνος προμηθευτής, η Usune δεσμεύεται να παρέχει εξατομικευμένες λύσεις για κάθε πελάτη.

Ε2: Πώς να διατηρήσετε τον διακόπτη κενού εσωτερικού χώρου με πλευρική τοποθέτηση Usune για να παρατείνετε τη διάρκεια ζωής του;

A2: Η τακτική συντήρηση περιλαμβάνει κυρίως τρία σημεία: Πρώτον, καθαρίζετε τακτικά την επιφάνεια μόνωσης για να αποφύγετε τη βρωμιά συσσώρευση από την επίδραση της απόδοσης της μόνωσης. δεύτερον, ελέγχετε τακτικά την κατάσταση αποθήκευσης ενέργειας, ενδείξεις ανοίγματος/κλεισίματος και καλωδίωση για να διασφαλιστεί ότι δεν υπάρχει χαλαρότητα ή ζημιά. Τρίτον, χειροκίνητη και ηλεκτρική δοκιμές λειτουργίας κάθε 6 μήνες για έλεγχο της ευελιξίας και της αξιοπιστίας του μηχανισμού λειτουργίας. Επιπλέον, το Το εργοστάσιο παρέχει ένα λεπτομερές εγχειρίδιο συντήρησης και οδηγίες μετά την πώληση για να βοηθήσει τους χρήστες να συντηρήσουν το προϊόν επιστημονικά.
