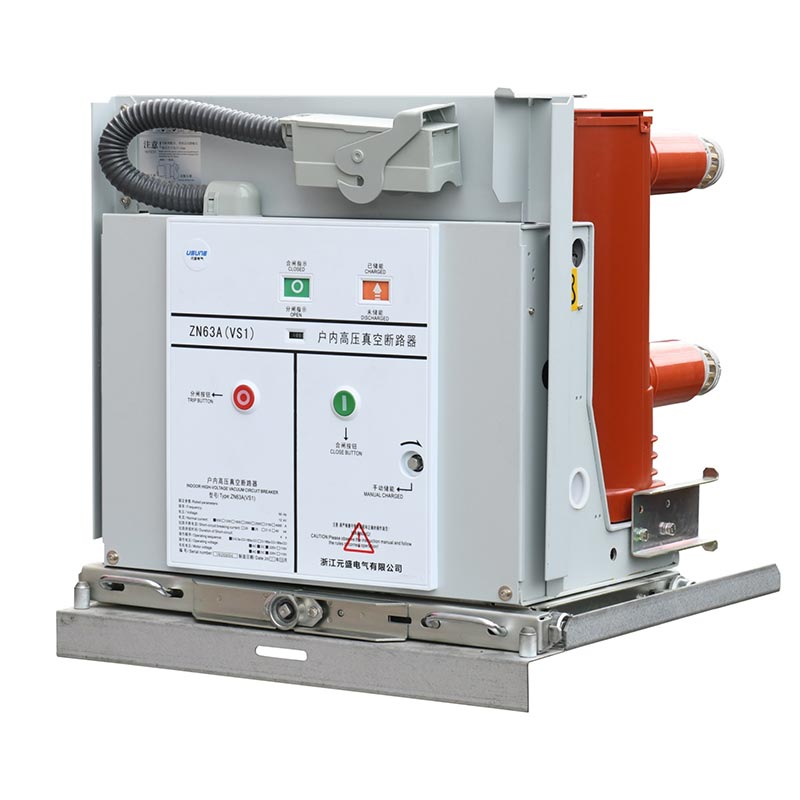

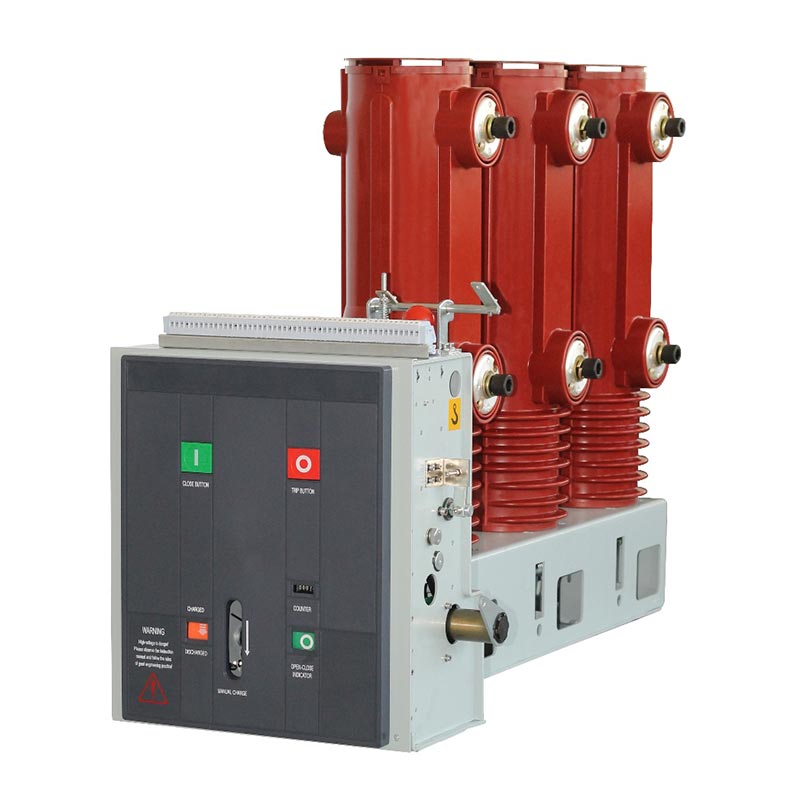

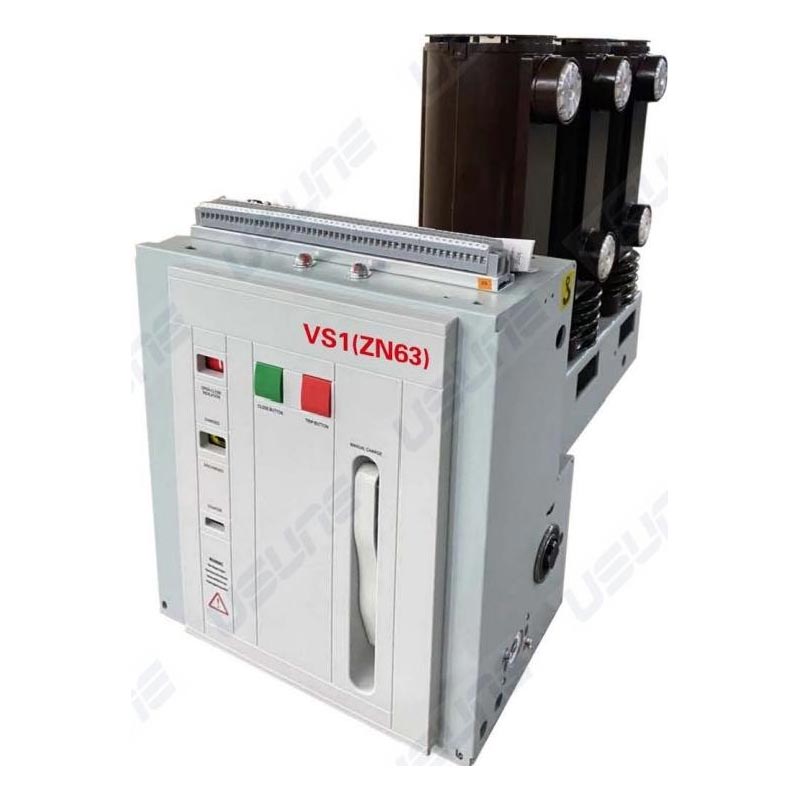

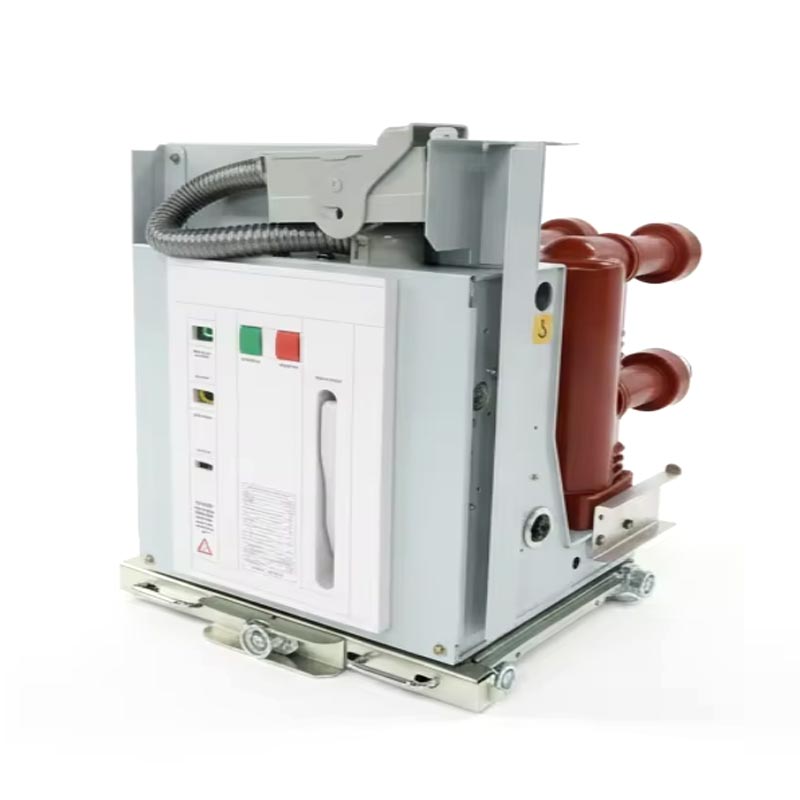

Διακόπτης κενού πλευρικού τύπου

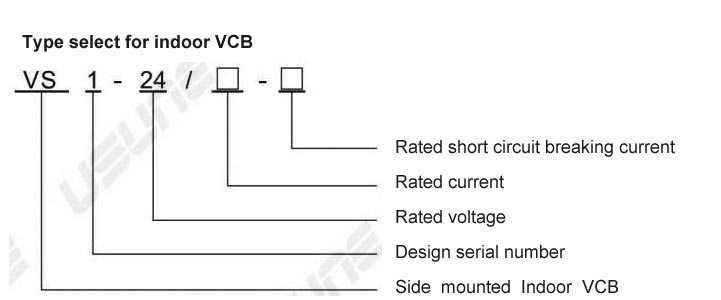

Ο διακόπτης κενού Usune Lateral Type είναι ένας διακόπτης υψηλής τάσης σε εσωτερικούς χώρους, χωρισμένος σε δύο κύρια σειρές: VS1(ZN63)-12 και VS1-24. Χρησιμοποιείται κυρίως σε τριφασικά συστήματα ισχύος 12KV, 24KV και 36KV, αναλαμβάνοντας την ευθύνες προστασίας και ελέγχου για τον εξοπλισμό του δικτύου ηλεκτρικής ενέργειας και τα βιομηχανικά και μεταλλευτικά συστήματα ηλεκτρικής ενέργειας επιχειρήσεων. Χρησιμοποιώντας προηγμένη τεχνολογία πυρόσβεσης τόξου κενού, διαθέτει γρήγορη ταχύτητα κατάσβεσης τόξου, μικρό μέγεθος, μακρύ διάρκεια ζωής και χαμηλό κόστος συντήρησης, καθιστώντας το απαραίτητο βασικό στοιχείο στη σύγχρονη μετάδοση ισχύος και συστήματα διανομής.

Βασικά πλεονεκτήματα:

1. Χρόνια εμπειρίας εφαρμογής στη μεταφορά και διανομή ηλεκτρικής ενέργειας, που χρησιμοποιείται ευρέως στη βιομηχανία και την εξόρυξη επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής και αστικά και αγροτικά δίκτυα ηλεκτρικής ενέργειας, κερδίζοντας ευρεία αναγνώριση από τους χρήστες για τη σταθερότητά του απόδοση και αξιόπιστη λειτουργία.

2. Αναπτύχθηκε ανεξάρτητα από την επαγγελματική ομάδα Έρευνας και Ανάπτυξης της Usune, με πλευρική σχεδίαση που ενσωματώνει μηχανισμός λειτουργίας ελατηρίου με το σώμα του διακόπτη κυκλώματος, βελτιστοποιώντας τη συνολική δομή. ο διακόπτης κενού χρησιμοποιεί έναν μονωτικό κύλινδρο εποξειδικής ρητίνης διαδικασίας APG, προσφέροντας εξαιρετική απόδοση ερπυσμού και περιβαλλοντική προσαρμοστικότητα.

3. Συμμορφώνεται αυστηρά με το GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3,6~40,5KV Indoor High Voltage Αυτόματοι διακόπτες κενού», DL/T403-2000 «12~40.5KV Διακοπτές κενού Τεχνικές συνθήκες παραγγελίας», και IEC62271-100:2008 διεθνή πρότυπα και έχει περάσει πολλές έγκυρες δοκιμές και πιστοποιήσεις.

4. Ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στην Κίνα, η Usune διαθέτει τυποποιημένο εργοστάσιο παραγωγής και κάθε διακόπτης κυκλώματος υποβάλλεται σε αυστηρό έλεγχο πριν φύγει από το εργοστάσιο. Ως αξιόπιστο προμηθευτή, παρέχει ολοκληρωμένη εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη, εξαλείφοντας τυχόν ανησυχίες για τους χρήστες.

Προδιαγραφές Προϊόντος και Τεχνικές Παράμετροι

Ο διακόπτης κενού Usune Lateral Type προσφέρει μια πλήρη σειρά προδιαγραφών και σταθερή απόδοση. Το κύριο Οι τεχνικές παράμετροι (λαμβάνοντας τη σειρά VS1(ZN63)-24 ως κύρια αναφορά) φαίνονται στον παρακάτω πίνακα:

Δομή και Λειτουργία

1. Συνολική δομή

Ο μηχανισμός λειτουργίας και ο θάλαμος πυρόσβεσης τόξου είναι διατεταγμένοι σε ενσωματωμένη δομή, με το κύριο αγώγιμο κύκλωμα που είναι τριφασικός τύπος επιδαπέδιου. Ο θάλαμος πυρόσβεσης τόξου κενού είναι κατά μήκος εγκατεστημένο σε σωληνωτό μονωτικό κύλινδρο εποξειδικής ρητίνης επεξεργασμένο με APG, παρέχοντας εξαιρετική απόδοση ερπυσμού, μείωση της συσσώρευσης σκόνης στην επιφάνεια του θαλάμου πυρόσβεσης τόξου, αποφεύγοντας την επίδραση εξωτερικών παραγόντων και εξασφαλίζοντας καλή μόνωση ακόμα και σε υγρά και έντονα μολυσμένα περιβάλλοντα. Η σειρά VS1-12 είναι μια σταθερή εγκατάσταση τύπου, κατάλληλος για σταθερούς εξοπλισμούς διανομής και μπορεί να χρησιμοποιηθεί ανεξάρτητα ή να εφαρμοστεί σε τροφοδοτικό δικτύου δακτυλίου, τύπου κουτιού μετασχηματιστή και άλλα συστήματα.

2. Μηχανισμός Λειτουργίας

Ο διακόπτης κενού Lateral Type χρησιμοποιεί έναν επίπεδο μηχανισμό που λειτουργεί με ελατήριο, που υποστηρίζει τόσο χειροκίνητο όσο και αποθήκευση ηλεκτρικής ενέργειας. Ο κινητήρας λειτουργίας βρίσκεται μέσα στο μπροστινό ερμάριο του θαλάμου πυρόσβεσης τόξου, χωρισμένο σε πέντε χώρους συναρμολόγησης, ο καθένας από τους οποίους φιλοξενεί τα στοιχεία αποθήκευσης ενέργειας, μετάδοσης, ενεργοποίησης και προσωρινής αποθήκευσης. Ο ενσωματωμένος σχεδιασμός του θαλάμου πυρόσβεσης τόξου και του μηχανισμού λειτουργίας εξασφαλίζει υψηλό βαθμό αντιστοίχισης μεταξύ της λειτουργικής απόδοσης και των απαιτήσεων ανοίγματος και κλεισίματος του θαλάμου πυρόσβεσης, μειώνοντας ενδιάμεσα βήματα, μειώνοντας την κατανάλωση ενέργειας και τον θόρυβο και βελτιώνοντας τη λειτουργία του διακόπτη κυκλώματος αξιοπιστία.

Περιβάλλον Εφαρμογής

Ο διακόπτης κενού Lateral Type είναι κατάλληλος για εσωτερικούς χώρους και πρέπει να πληροί τα ακόλουθα απαιτήσεις: θερμοκρασία περιβάλλοντος -15℃ έως +40℃. Ημερήσια μέση σχετική υγρασία ≤95%, μηνιαίος μέσος όρος ≤90%; υψόμετρο ≤1000m; σεισμική ένταση ≤8 μοίρες. και απουσία σημαντικής σκόνης, διαβρωτικών αερίων ή άλλης ρύπανσης. Σημείωση: Απαιτείται προσαρμογή για εφαρμογές που υπερβαίνουν αυτές τις απαιτήσεις κατόπιν προηγούμενης συνεννόησης με το κατασκευαστής.

Εγκατάσταση και θέση σε λειτουργία

Οι διακόπτες κενού πλευρικού τύπου υποβάλλονται σε αυστηρό έλεγχο πριν φύγουν από το εργοστάσιο. Πριν ενεργοποιήσετε το πρωτεύον κύκλωμα, πρέπει να γίνουν οι ακόλουθες προετοιμασίες:

1. Ελέγξτε τον εξοπλισμό για ζημιές. εάν έχει καταστραφεί, σταματήστε να το χρησιμοποιείτε.
2. Καθαρίστε τη μονωτική επιφάνεια από τυχόν ρύπους.
3. Λειτουργήστε χειροκίνητα τις λειτουργίες αποθήκευσης ενέργειας και ανοίγματος/κλεισίματος, παρατηρώντας ότι η κατάσταση είναι κανονική.
4. Λειτουργήστε χρησιμοποιώντας το τροφοδοτικό λειτουργίας, επιβεβαιώνοντας ότι η κατάσταση είναι κανονική.
5. Προωθήστε/ανασύρετε τον διακόπτη κυκλώματος τύπου χειρός σύμφωνα με τις προδιαγραφές και επιβεβαιώστε ότι η θέση η ένδειξη είναι κανονική αφού φτάσετε στη σωστή θέση.

Σημείωση: Όταν χρησιμοποιείτε μια συσκευή ασφάλισης κλεισίματος, πρέπει να είναι συνδεδεμένη με ρεύμα για να την ξεκλειδώσετε πριν κλείσετε.

Περίπτωση πρακτικής εφαρμογής

Μελέτη περίπτωσης: Εφαρμογή σε μια μεγάλη βιομηχανική και μεταλλευτική επιχείρηση στην Κίνα

Μια μεγάλη επιχείρηση χάλυβα στην Κίνα διαθέτει ένα πολύπλοκο σύστημα ηλεκτρικής ενέργειας με υψηλές απαιτήσεις για λειτουργία εξοπλισμού έλεγχος συχνότητας και ρεύματος βραχυκυκλώματος. Μετά από σύγκριση πολλών προμηθευτών, η σειρά Usune VS1(ZN63)-24 Ο διακόπτης κυκλώματος επιλέχθηκε ως η συσκευή προστασίας πυρήνα για το σύστημα διανομής ισχύος. Αφού είναι τίθεται σε λειτουργία το 2024, το σύστημα έχει λειτουργήσει σταθερά για περισσότερους από 12 μήνες χωρίς αστοχίες, με επιτυχία τρία σφάλματα βραχυκυκλώματος, προστατεύοντας αποτελεσματικά τον εξοπλισμό και αποτρέποντας απώλειες λόγω διακοπής ρεύματος. Η εταιρεία υψηλά αναγνωρίζει την απόδοση του προϊόντος και τις υπηρεσίες εγκατάστασης και θέσης σε λειτουργία που παρέχονται από τον κατασκευαστή.

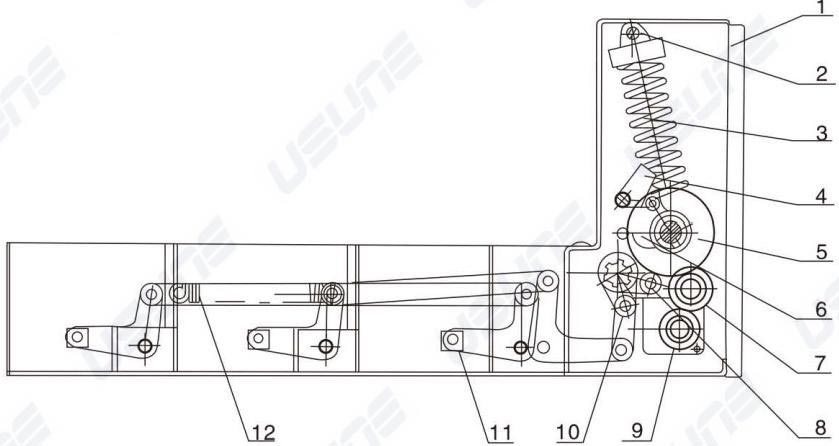

1.Κιβώτιο διακόπτη
2.Μπουλόνι βλεφαρίδας
3.Ελατήριο κλεισίματος
4. Εξαρτήματα κλεισίματος
5.Εσωτερική ηλεκτρική καλωδίωση
6.Μηχανισμός έκκεντρου/λειτουργία μηχανισμού
7.Μηχανισμός μετάδοσης τροχού με γρανάζια
8.Μοχλός σύνδεσης εισόδου
9.Φορτισμένο μοτέρ
10.Μηχανισμός μετάδοσης τετρακίνησης
11.Μπλοκ μετάδοσης
12.Μηχανισμός παραπάτησης

Δέσμευση προμηθευτή και κατασκευαστή: Usune, ως επαγγελματίας κατασκευαστής ηλεκτρικού εξοπλισμού υψηλής τάσης στο Η Κίνα, διαθέτει ένα τυποποιημένο εργοστάσιο και μια επαγγελματική ομάδα Ε&Α, παραγωγής και μετά την πώληση. Ως αξιόπιστο προμηθευτής, τηρούμε την αρχή της «ποιότητας πρώτα απ' όλα ο πελάτης», ελέγχοντας αυστηρά όλες τις πτυχές του παραγωγή για να διασφαλιστεί ότι τα προϊόντα πληρούν τα πρότυπα και τις ανάγκες των χρηστών· παρέχουμε ολοκληρωμένες υπηρεσίες μετά την πώληση, συμπεριλαμβανομένων επιτόπου καθοδήγηση εγκατάστασης, θέση σε λειτουργία, συντήρηση και τεχνική εκπαίδευση και συνεχή καινοτομία και βελτιστοποιούμε τα προϊόντα μας για να υποστηρίξουμε την ανάπτυξη του κλάδου μεταφοράς και διανομής ηλεκτρικής ενέργειας.
