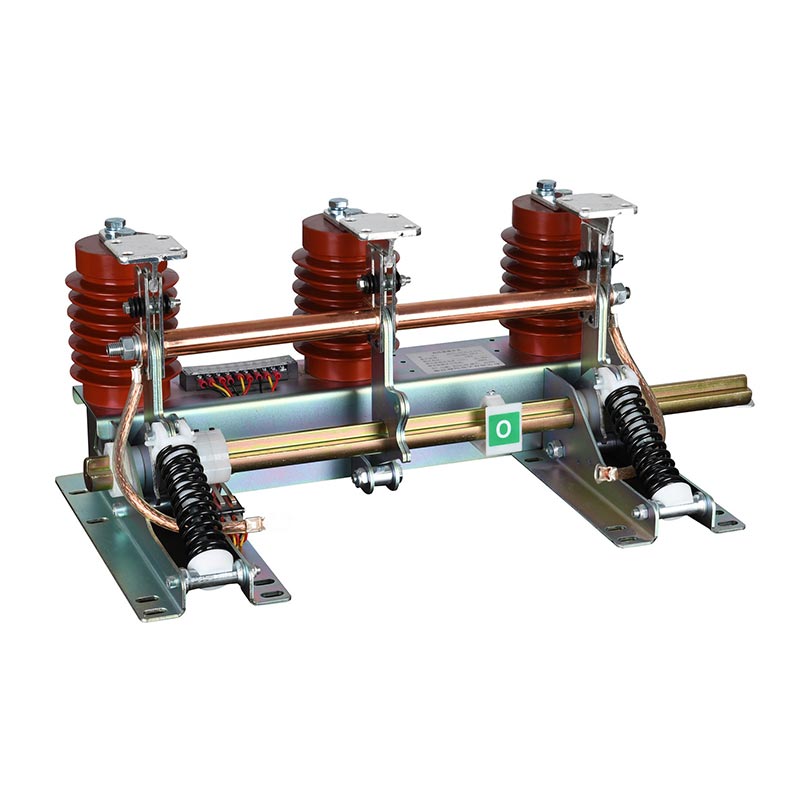

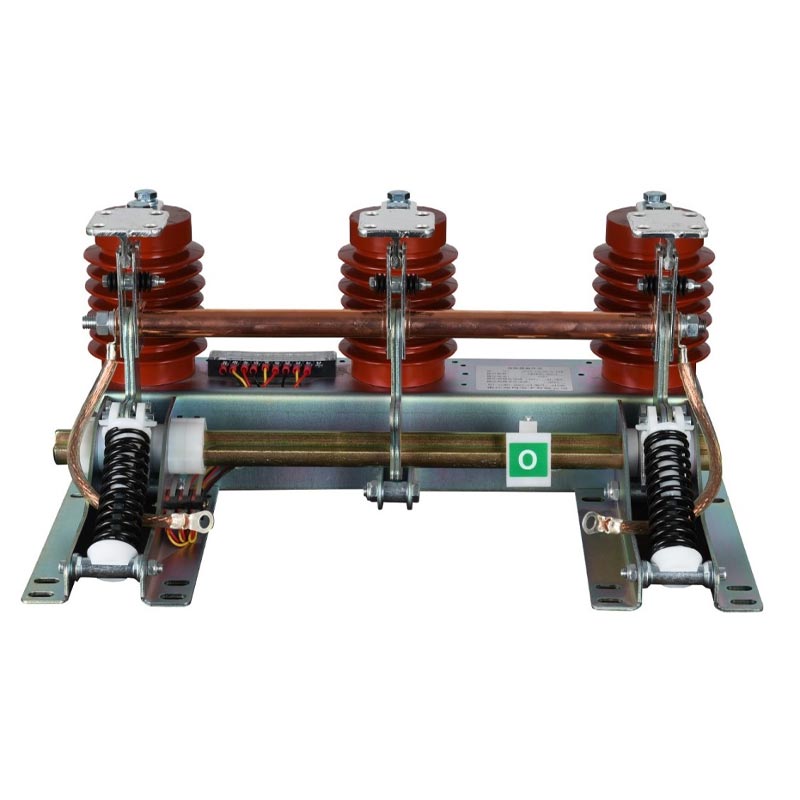

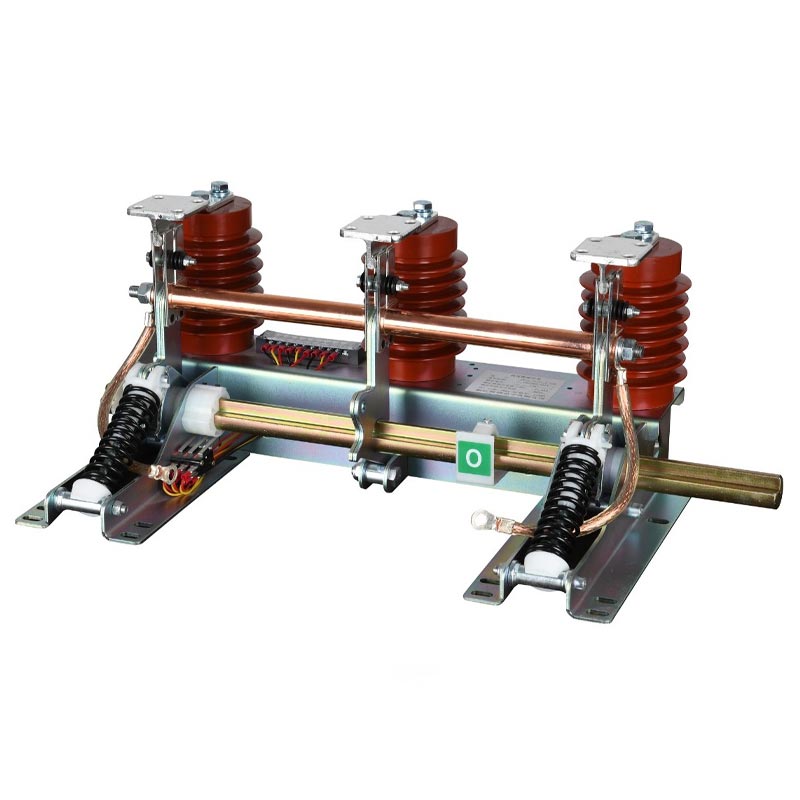

Διακόπτης γείωσης Jn15

Ο διακόπτης γείωσης Usune Jn15 είναι κατάλληλος για συστήματα εναλλασσόμενου ρεύματος 12 kV και κάτω των 50 Hz. Ειδικά σχεδιασμένο για κύκλωμα γείωση ασφαλείας, μπορεί να χρησιμοποιηθεί με διάφορους διακόπτες υψηλής τάσης για να παρέχει κρίσιμη προστασία γείωσης κατά τη διάρκεια συντήρηση εξοπλισμού ή διακοπές ρεύματος. Με την αξιόπιστη απελευθέρωση της υπολειπόμενης τάσης και την αντοχή σε ρεύματα βραχυκυκλώματος, διασφαλίζει την ασφάλεια του προσωπικού συντήρησης και του ηλεκτρικού εξοπλισμού.

Ως επαγγελματίας κατασκευαστής, η σειρά προϊόντων της Usune διαθέτει συμπαγή και στιβαρή δομή, που επιτρέπει τη σταθερή λειτουργία σε σκληρά εσωτερικά περιβάλλοντα με υψηλή υγρασία, υψηλά επίπεδα σκόνης και μέτρια ρύπανση. Συμμορφώνεται πλήρως με GB1985-89 και τα διεθνή πρότυπα IEC129, διασφαλίζοντας τη συνέπεια του προϊόντος και την παγκόσμια εφαρμογή.

Βασικές Τεχνικές Παράμετροι

Βασικά Πλεονεκτήματα Προϊόντος

1. Ασφαλές και αξιόπιστο

Ο διακόπτης γείωσης Jn15 είναι εξοπλισμένος με μηχανικό μηχανισμό ασφάλισης ακριβείας για την αποφυγή κακής λειτουργίας (όπως το κλείσιμο υπό συνθήκες ρεύματος). διαθέτει εξαιρετική ικανότητα αντοχής σε βραχυκύκλωμα, ικανή αντέχει σε βραχυχρόνιο ρεύμα 31,5 kA/4s και ρεύμα αιχμής 80 kA, διατηρώντας τη δομική ακεραιότητα στο περίπτωση σφάλματος· εξαρτήματα μόνωσης υψηλής ποιότητας προσφέρουν υψηλή μονωτική αντοχή, είναι ανθεκτικά στην υγρασία και ανθεκτικό στη ρύπανση και εξασφαλίζει σταθερή μακροχρόνια λειτουργία.

2. Συμπαγές και εύκολο στη χρήση

Η βελτιστοποιημένη συμπαγής δομή επιτρέπει την ευέλικτη εγκατάσταση σε διάφορους διακόπτες υψηλής τάσης (όπως KYN28 και τύπους HXGN)· Οι σαφείς δείκτες κατάστασης και οι θύρες πρόσβασης χωρίς εργαλεία διευκολύνουν τη λειτουργία και τη συντήρηση. Τα κινούμενα μέρη είναι κατασκευασμένα από ανθεκτικά στη διάβρωση υλικά και λιπαίνονται με ακρίβεια, εξασφαλίζοντας ομαλή λειτουργία για πάνω από 2000 κύκλοι.

3. Ευρεία Εφαρμογή και Τυπική Συμμόρφωση

Ο διακόπτης γείωσης Jn15 είναι συμβατός με συστήματα 6,6–12 kV και μπορεί να συνδυαστεί με όλα τα κύρια ρεύματα υψηλής τάσης εξοπλισμός διανομής. Συμμορφώνεται πλήρως με τα πρότυπα GB1985-89 και IEC129, καθιστώντας το κατάλληλο και για διάφορα έργα εγχώρια και διεθνώς. Μπορεί να λειτουργήσει αξιόπιστα σε εσωτερικά περιβάλλοντα με θερμοκρασίες που κυμαίνονται από -10℃ έως +40℃, υψόμετρα ≤1000m, υγρασία 95%, και επίπεδα ρύπανσης Κλάσης II.

4. Διασφάλιση ποιότητας εργοστασίου

Ο διακόπτης γείωσης Jn15 κατασκευάζεται στο προηγμένο εργοστάσιο της Usune, χρησιμοποιώντας αυτοματοποιημένες γραμμές παραγωγής και αυστηρές δοκιμή ποιότητας. Κάθε προϊόν υποβάλλεται σε δυναμικές, στατικές και μονωτικές δοκιμές πριν φύγει από το εργοστάσιο. Α Η επαγγελματική ομάδα Ε&Α μπορεί να παρέχει προσαρμοσμένες διαμορφώσεις με βάση συγκεκριμένη τάση, ρεύμα ή εγκατάσταση απαιτήσεις.

Πραγματική περίπτωση εφαρμογής: Urban Commercial Complex Power Distribution Project

1. Ιστορικό έργου

Ένα εμπορικό συγκρότημα 320.000 ㎡ στην Ανατολική Κίνα απαιτεί ένα ασφαλές και αξιόπιστο σύστημα διανομής ισχύος 10 kV, συμπεριλαμβανομένου οκτώ δωμάτια μεταγωγέων υψηλής τάσης τύπου KYN28A-12. Απαιτούνται σταθεροί διακόπτες γείωσης για να διασφαλιστεί η ασφάλεια συντήρησης και προστασία του συστήματος.

2. Λύση και Υλοποίηση

Ο ανάδοχος επέλεξε το Usune Grounding Switch Jn15 (64 μονάδες συνολικά), που ταιριάζει με όλες τις εισερχόμενες και εξερχόμενες γραμμές και ντουλάπια PT. Η εγκατάσταση έγινε σύμφωνα με τυπικές διαδικασίες, επιτυγχάνοντας μηχανικές και ηλεκτρολογικές αλληλασφάλιση με τον διακόπτη. Κατά τη θέση σε λειτουργία, δοκιμές αντοχής στη λειτουργία, τη διασύνδεση και το βραχυκύκλωμα όλα πληρούν τα εθνικά πρότυπα σχεδιασμού.

3. Επιτεύγματα Έργου

- Ασφάλεια λειτουργίας: Λειτουργεί χωρίς αστοχία για περισσότερα από 3 χρόνια, ολοκληρώνοντας 18 κύκλους συντήρησης χωρίς καμία κίνδυνοι για την ηλεκτρική ασφάλεια.
- Σταθερότητα συστήματος: Αντιμετώπισε επιτυχώς 3 σφάλματα βραχυκυκλώματος χωρίς ζημιά στον εξοπλισμό, μειώνοντας τη διακοπή ρεύματος χρόνος αποθεραπείας.
- Αποδοτική Συντήρηση: Καθαροί δείκτες κατάστασης και βολική λειτουργία, μειώνοντας τον χρόνο γείωσης συντήρησης κατά περίπου 40%.
- Σχόλια πελατών: "Ο διακόπτης Usune JN15-12 είναι αξιόπιστος και εύκολος στη χρήση, ζωτικής σημασίας για τη συνολική ασφάλεια ισχύος του το συγκρότημα. Θα είναι επιλογή προτεραιότητας για μελλοντικά έργα».

Κύριες Τεχνικές Παράμετροι

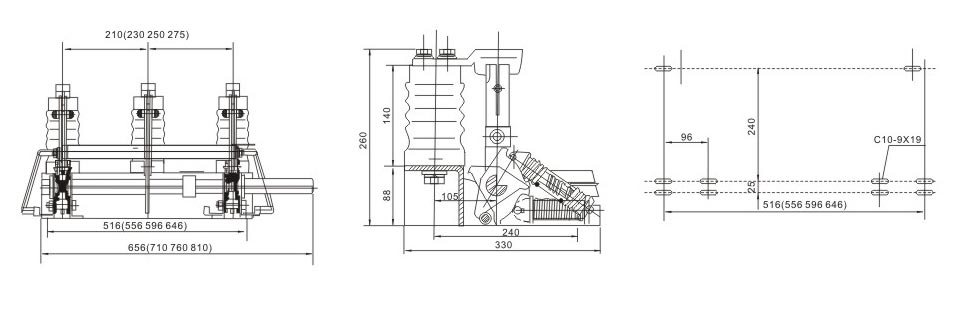

Εξωτερικές Διαστάσεις

Αναφορά έργου

Cas-space Rocket Launch Project

Έκθεση δοκιμής

FAQ

Ε1: Με ποιους τύπους διακοπτών μπορεί να είναι συμβατός ο διακόπτης γείωσης Usune Jn15;

Α: Συμβατό με όλους τους βασικούς εσωτερικούς χώρους διανομής υψηλής τάσης, όπως KYN28A-12, HXGN-12, XGN2-12, κ.λπ., κατάλληλο για συστήματα 6,6kV/10kV/11kV/12kV και τυπική απόσταση φάσεων 150mm/165mm/210mm/250mm. ειδικά ντουλάπια μπορούν να προσαρμοστεί επικοινωνώντας με την Usune.

Ε2: Τι συντήρηση απαιτείται για τον διακόπτη γείωσης JN15;

Α: Συνιστώμενο σχέδιο συντήρησης:
- Κάθε 6 μήνες: Οπτική επιθεώρηση, έλεγχος για φθορά, διάβρωση, χαλαρές συνδέσεις και συνθήκες ασφάλισης.
- Ετήσια: Λειτουργικός έλεγχος, έλεγχος ομαλότητας ανοίγματος και κλεισίματος και ορθότητας εμπλοκής.
- Κάθε 5 χρόνια: Δοκιμή απόδοσης, επαλήθευση μόνωσης και αντοχής σε βραχυκύκλωμα σύμφωνα με πρότυπα.
- Κάθε 2 χρόνια: Συντήρηση λίπανσης, εφαρμογή λιπαντικού σε κινούμενα μέρη για παράταση της διάρκειας ζωής.

Ε3: Μπορεί το JN15-12 να χρησιμοποιηθεί σε υψόμετρα πάνω από 1000 μέτρα ή σε διαβρωτικά περιβάλλοντα;

Α: Τα τυπικά μοντέλα είναι κατάλληλα για υψόμετρα ≤1000m, ρύπανση κατηγορίας II και μη διαβρωτικά περιβάλλοντα. Για υψόμετρα >1000 μέτρα ή διαβρωτικά (χημικά, θαλασσινό αλάτι), η Usune προσφέρει βελτιωμένα προϊόντα, όπως ενισχυμένη μόνωση, αντιδιαβρωτικές επιστρώσεις και σχεδιασμός υποβάθμισης ανάλογα με το υψόμετρο. Επικοινωνήστε με την τεχνική ομάδα μας για προσαρμοσμένες λύσεις.

Σύναψη

Οι διακόπτες γείωσης υψηλής τάσης εσωτερικού χώρου της σειράς Usune JN15-12 συνδυάζουν ασφάλεια, αξιοπιστία και ευελιξία, προσαρμογή σε συστήματα ισχύος 6,6–12 kV. Πληρούν τα παγκόσμια πρότυπα και έχουν αποδειχθεί σε πραγματικά έργα, που τα κατασκευάζουν ιδανική επιλογή για προστασία γείωσης. Ως επαγγελματίας Κινέζος προμηθευτής, η Usune παρέχει προϊόντα υψηλής ποιότητας και ολοκληρωμένη τεχνική υποστήριξη για διάφορα έργα στη διανομή ηλεκτρικής ενέργειας, τη βιομηχανία και το εμπόριο.
