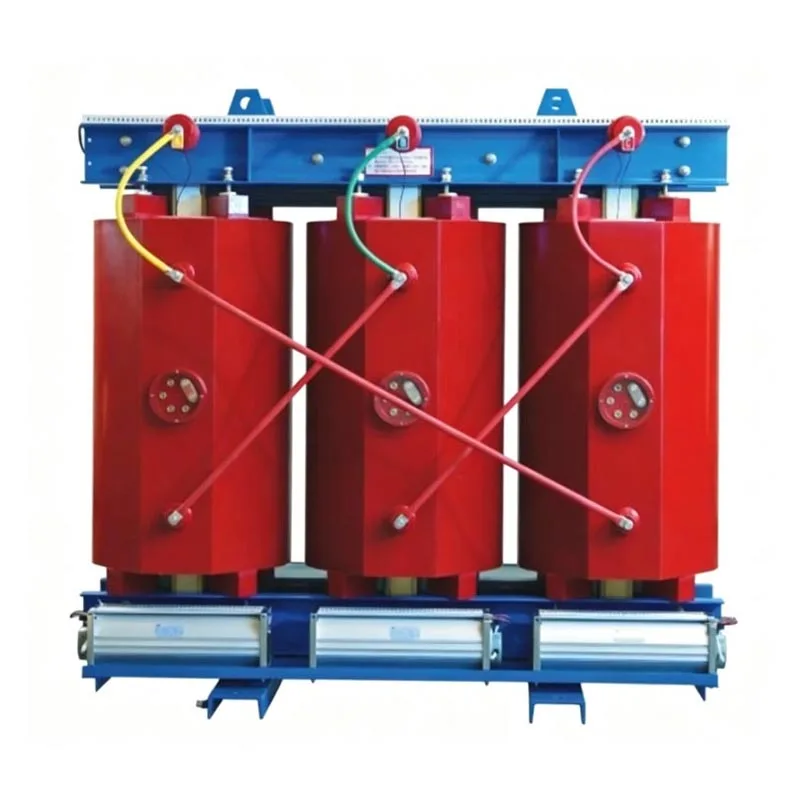

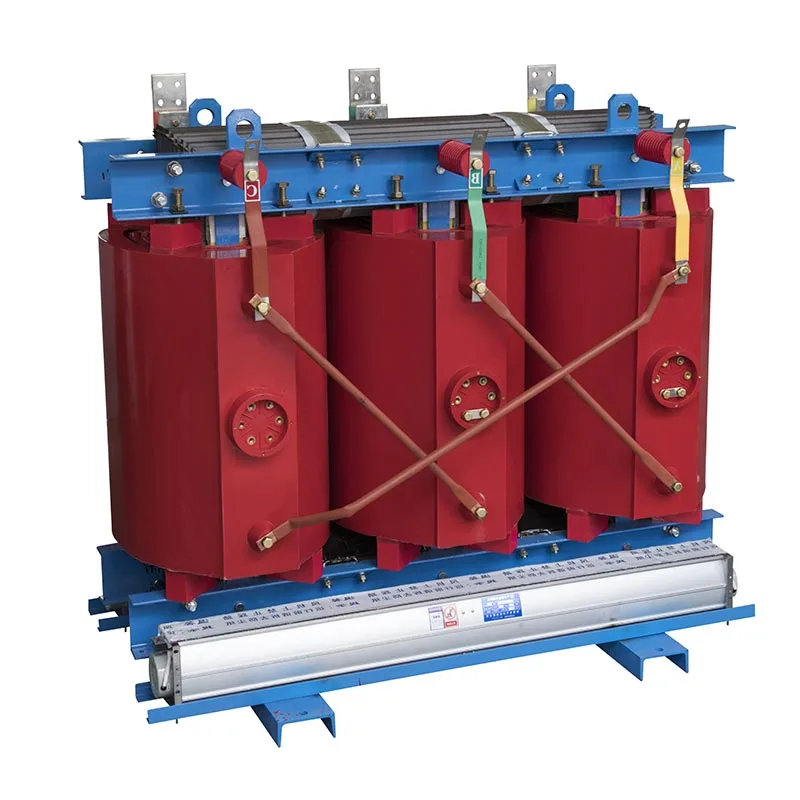

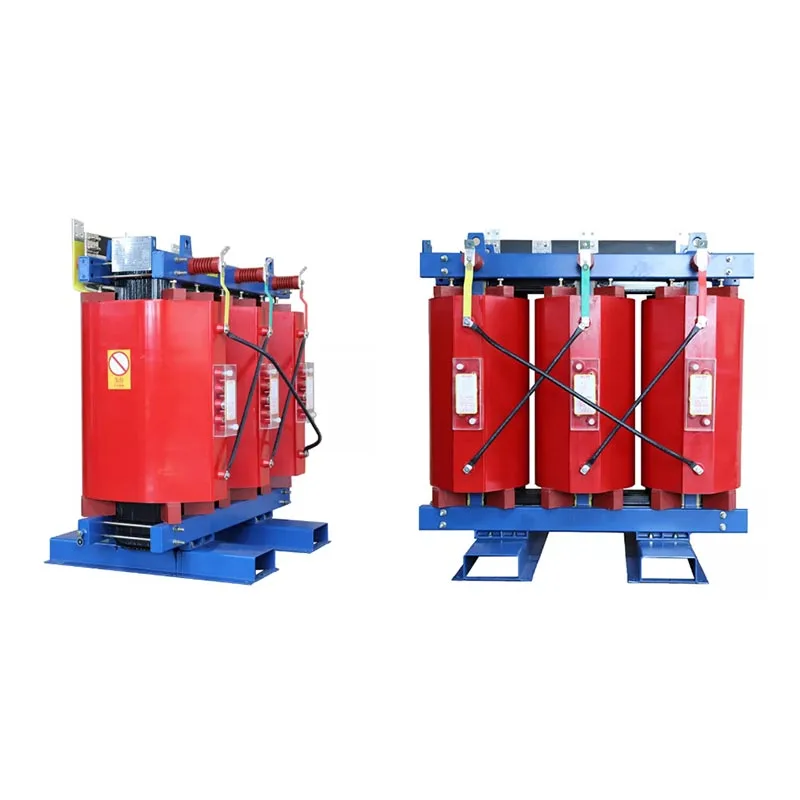

Ο τριφασικός μετασχηματιστής ξηρού τύπου Usune 750kVA είναι μια μονάδα διανομής ισχύος χωρίς λάδι που εξαλείφει εντελώς εύφλεκτο μονωτικό λάδι, που βασίζεται στον αέρα για μόνωση και απαγωγή θερμότητας. Αυτό λύνεται ουσιαστικά κινδύνους ασφαλείας που σχετίζονται με μετασχηματιστές βυθισμένους στο λάδι, όπως διαρροές λαδιού, πυρκαγιές και ρύπανση. Μόχλευση τυποποιημένες γραμμές παραγωγής και αυστηρός έλεγχος ποιότητας εισερχόμενου υλικού, βελτιστοποιήσαμε τον πυρήνα και την περιέλιξη κατασκευές για εξισορρόπηση της ασφάλειας, της ενεργειακής απόδοσης και της ευκολίας εγκατάστασης. Ο εξοπλισμός εξασφαλίζει σταθερή, μακροπρόθεσμη λειτουργία με πλήρες φορτίο και επιδεικνύει εξαιρετική περιβαλλοντική προσαρμοστικότητα. Ως κορυφαίος προμηθευτής ισχύος εξοπλισμού διανομής, η Usune παρέχει εξαιρετικά σταθερές λύσεις μετασχηματιστών ξηρού τύπου σε πελάτες και στις δύο οικίες και τις διεθνείς αγορές.
Ο τριφασικός μετασχηματιστής ξηρού τύπου 750 kVA χρησιμοποιεί μονωτικά υλικά ανθεκτικά σε υψηλές θερμοκρασίες και δεν περιέχει μονωτικό λάδι? κατά συνέπεια, δεν υποφέρει από διαρροές λαδιού, πυρκαγιές ή εκρήξεις κατά την υπερφόρτωση ή συνθήκες βραχυκυκλώματος. Εξαλείφει την ανάγκη για βοηθητικές εγκαταστάσεις όπως πετρελαιοπηγές ή τείχη προστασίας, μειώνοντας σημαντικά τις υποδομές και το κόστος επένδυσης που σχετίζεται με την ασφάλεια για την αίθουσα διανομής.
Η λειτουργία δεν παράγει χρησιμοποιημένα λιπαντικά και δεν εκπέμπει επιβλαβή αέρια. Επιτρέπει την άμεση εγκατάσταση σε εσωτερικούς χώρους χωρίς το ανάγκη για εξοπλισμό ανάκτησης χρησιμοποιημένων ορυκτελαίων, που πληροί πλήρως τα αυστηρά πρότυπα περιβαλλοντικής συμμόρφωσης που απαιτούνται για νοσοκομεία, σχολεία και μετρό.
Ο βελτιστοποιημένος πυρήνας από ελασματοποιημένο χάλυβα πυριτίου και η συμπαγής δομή περιέλιξης ελαχιστοποιούν αποτελεσματικά την ηλεκτρομαγνητική ενέργεια κραδασμούς, με αποτέλεσμα χαμηλό θόρυβο λειτουργίας. Τα επίπεδα μερικής απόρριψης ελέγχονται αυστηρά σε οικιακά και διεθνή πρότυπα για την πρόληψη της γήρανσης της μόνωσης, διασφαλίζοντας δεκαετίες σταθερής, συνεχούς λειτουργίας.
Κατασκευασμένη με υψηλής ποιότητας πυρήνες από χάλυβα πυριτίου προσανατολισμένους σε κόκκους, η μονάδα παρουσιάζει σημαντικά χαμηλότερο μη φορτίο και απώλειες φορτίου σε σύγκριση με τυπικούς μετασχηματιστές. Η μακροχρόνια λειτουργία μειώνει αποτελεσματικά την κατανάλωση ενέργειας και μειώνει κόστος λειτουργίας της επιχείρησης που σχετίζεται με την ηλεκτρική ενέργεια.
Διαθέτει αερομονωμένη, φυσικά αερόψυκτη δομή που εξαλείφει την ανάγκη για περιοδική μόνωση λαδιού δοκιμή ή αντικατάσταση. Η τακτική συντήρηση απαιτεί μόνο απλή αφαίρεση σκόνης και επιθεωρήσεις, με αποτέλεσμα σημαντική εξοικονόμηση κόστους εργασίας και ανταλλακτικών κατά τη διάρκεια του κύκλου ζωής του εξοπλισμού.
Λειτουργεί αξιόπιστα σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -20°C έως +40°C. Είναι κατάλληλο για εσωτερικούς χώρους χαρακτηρίζεται από υψηλή υγρασία, υψόμετρα έως 1.000 μέτρα και συνθήκες σκόνης, καθιστώντας το ιδανικό για εξειδικευμένους τοποθεσίες όπως υπόγεια, σήραγγες, αποστειρωμένες ιατρικές πτέρυγες και εκπαιδευτικά κτίρια.
Ο τριφασικός μετασχηματιστής ξηρού τύπου 750 kVA είναι συμπαγής και ελαφρύς, ελαχιστοποιώντας τον χώρο που απαιτείται στην ισχύ αίθουσα διανομής. Οι τυπικές προεξοχές ανύψωσης και οι προδιαμορφωμένοι ακροδέκτες διευκολύνουν τη μεταφορά και την ανύψωση, αποτελεσματικά συντομεύοντας το χρονοδιάγραμμα εγκατάστασης.
Ο τριφασικός μετασχηματιστής ξηρού τύπου Usune 750kVA επιτυγχάνει μετασχηματισμό τάσης και μετάδοση ισχύος με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής. Η βασική λογική λειτουργίας του είναι η εξής:
1. Το εναλλασσόμενο ρεύμα (AC) που ρέει μέσω της κύριας περιέλιξης δημιουργεί μια περιοδική εναλλασσόμενη μαγνητική ροή εντός του πολυστρωματικού πυρήνα σιδήρου.
2. Η εναλλασσόμενη μαγνητική ροή διαπερνά τη δευτερεύουσα περιέλιξη, προκαλώντας μια εναλλασσόμενη ηλεκτροκινητική δύναμη (EMF) στο δευτερεύον πηνίο μέσω ηλεκτρομαγνητικής επαγωγής.
3. Με βάση την αναλογία στροφών μεταξύ της κύριας και της δευτερεύουσας περιέλιξης, η τάση AC αυξάνεται ή μειώνεται για διευκόλυνση της μετάδοσης ισχύος. Σε αντίθεση με τους μετασχηματιστές που βυθίζονται στο λάδι, αυτή η μονάδα χρησιμοποιεί τον αέρα ως κύριο μέσο για μόνωση περιέλιξης και πυρήνα καθώς και απαγωγή θερμότητας, εξαλείφοντας την ανάγκη για υγρό μονωτικό λάδι. Θερμότητα που δημιουργείται κατά τη λειτουργία διαχέεται μέσω φυσικής μεταφοράς ή εξαναγκασμένης ψύξης αέρα. η διαδικασία είναι ασφαλής και χωρίς κινδύνους, εξασφαλίζοντας αξιόπιστο μετασχηματισμό τάσης και μετάδοση ισχύος.
| Είδος | Τεχνική Παράμετρος |
| Ονομαστική χωρητικότητα | 750 kVA (εύρος μοντέλων 30-2500 kVA προσαρμόσιμο) |
| Ονομαστική τάση HV | 10kV / 10,5kV |
| Ονομαστική τάση LV | 0,4 kV |
| Ονομαστική συχνότητα | Συμβατό με 50/60Hz διπλής συχνότητας |
| Ομάδα διανυσμάτων | Dyn11 |
| Τάση αντίστασης | 4% ~ 6%, τυπική διαμόρφωση 6% |
| Είδος | Τεχνική Παράμετρος |
| Θερμοκρασία περιβάλλοντος | -20℃~+40℃ |
| Εφαρμοστέο υψόμετρο | ≤1000μ |
| Σχετική Υγρασία | ≤95%, δεν επιτρέπεται η συμπύκνωση |
| Τυπική τοποθεσία εγκατάστασης | Εσωτερικός χώρος διανομής ρεύματος, υπόγειο, υπόγειος χώρος |
Ένα γενικό νοσοκομείο Grade-A στην Ανατολική Κίνα αντικατέστησε παλιό εξοπλισμό βυθισμένου σε λάδι με δύο Usune 750kVA τριφασικού στεγνού μετασχηματιστές τύπου για την τροφοδοσία κρίσιμου εξοπλισμού στη ΜΕΘ, στο κέντρο απεικόνισης και στα χειρουργεία.
- Προκλήσεις έργου: Ο παραδοσιακός εξοπλισμός γεμάτος λάδι ενέχει κινδύνους πυρκαγιάς, ο λειτουργικός θόρυβος ενόχλησε τον ασθενή περιβάλλον φροντίδας και η τακτική συντήρηση απαιτούσαν σημαντικό ανθρώπινο δυναμικό.
- Αποτελέσματα Εφαρμογής: Η δομή χωρίς λάδια πληρούσε τα αυστηρά πρότυπα πυρασφάλειας του νοσοκομείου. χαμηλή μερική εκφόρτιση τα χαρακτηριστικά εξασφάλιζαν τη σταθερή λειτουργία του ιατρικού εξοπλισμού ακριβείας. μειωμένος σχεδιασμός χωρίς συντήρηση ετήσιο κόστος συντήρησης κατά 70%. και ο εξοπλισμός έχει λειτουργήσει χωρίς σφάλματα για τρία συνεχόμενα χρόνια.
Ένα εργοστάσιο επεξεργασίας τροφίμων στο Zhejiang υιοθέτησε μετασχηματιστές ξηρού τύπου Usune 750kVA για την τροφοδοσία μηχανημάτων γραμμής παραγωγής.
- Απαιτήσεις έργου: Καθαρό περιβάλλον παραγωγής χωρίς λάδια. ενεργειακά αποδοτικός εξοπλισμός? και καταλληλότητα για συνθήκες εργαστηρίου με σκόνη.
- Αποτελέσματα Εφαρμογής: Οι πυρήνες χαμηλών απωλειών μείωσαν αποτελεσματικά την κατανάλωση ενέργειας της μονάδας. η μονωμένη με αέρα δομή εξάλειψε τον κίνδυνο μόλυνσης από λάδι για τα συστατικά των τροφίμων. και εξασφαλίζεται η ανθεκτική στη σκόνη δομή περιέλιξης συνεχής, σταθερή λειτουργία σε περιβάλλον με σκόνη.
A1: Το τυπικό μοντέλο έχει σχεδιαστεί για χρήση σε εσωτερικούς χώρους, κατάλληλο για περιβάλλοντα σε υψόμετρα ≤1000m, θερμοκρασίες μεταξύ -20°C και +40°C, και υγρασία ≤95% (χωρίς συμπύκνωση). Για εξωτερική χρήση, προστατευτικά περιβλήματα και αδιάβροχα οι κατασκευές μπορούν να προσαρμοστούν ώστε να ταιριάζουν σε περίπλοκες εξωτερικές συνθήκες.
A2: Σε σύγκριση με μετασχηματιστές βυθισμένους στο λάδι, αυτό το προϊόν εξαλείφει την ανάγκη για αλλαγές λαδιού, δοκιμή λαδιού και λαδιού καθαρισμός λάκκου, ταξινομώντας τον ως εξοπλισμό χωρίς συντήρηση. Ωστόσο, συνιστώνται τριμηνιαίες επιθεωρήσεις για έλεγχο για συσσώρευση σκόνης στις περιελίξεις, στεγανότητα ακροδεκτών και ροή αέρα εξαερισμού. αποτροπή ροής αέρα που προκαλείται από τη σκόνη Η απόφραξη βοηθά στη διατήρηση της απαγωγής θερμότητας και παρατείνει τη διάρκεια ζωής του εξοπλισμού.
A3: Οι μονάδες Usune διατίθενται στάνταρ με την ομάδα διανυσμάτων Dyn11, με χαμηλή σύνθετη αντίσταση μηδενικής ακολουθίας και ισχυρή δυνατότητες καταστολής τριφασικής ανισορροπίας φορτίου και αρμονικών, σταθεροποιώντας έτσι την τάση εξόδου 0,4 kV. Είναι κατάλληλα για εφαρμογές με σημαντικά μονοφασικά φορτία—όπως νοσοκομεία, εμπορικά κτίρια, και εργοστάσια—ελαχιστοποιώντας αποτελεσματικά τον αντίκτυπο των διακυμάνσεων της τάσης στον ευαίσθητο εξοπλισμό.
