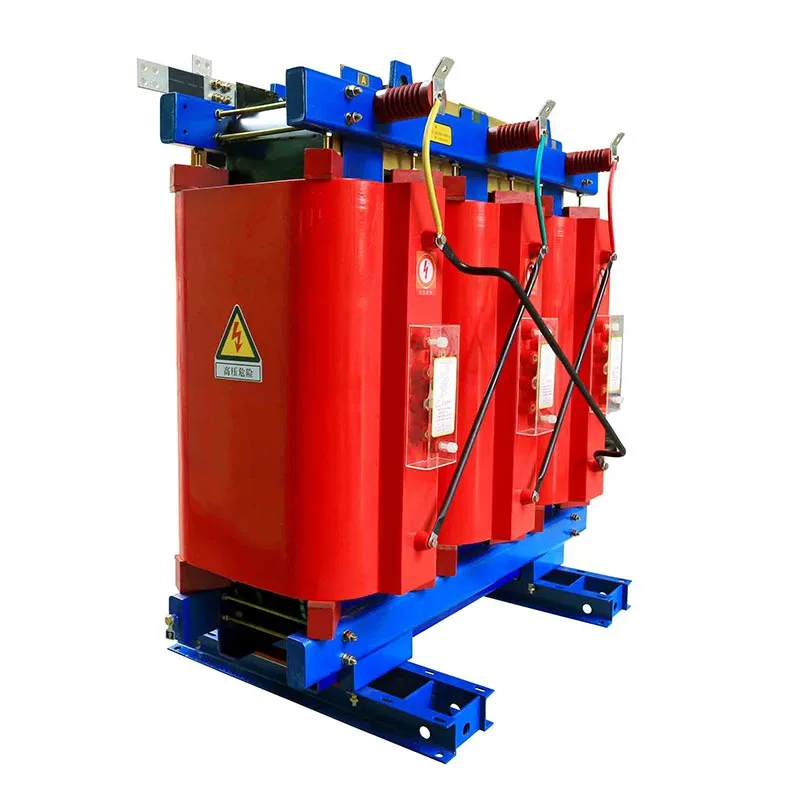

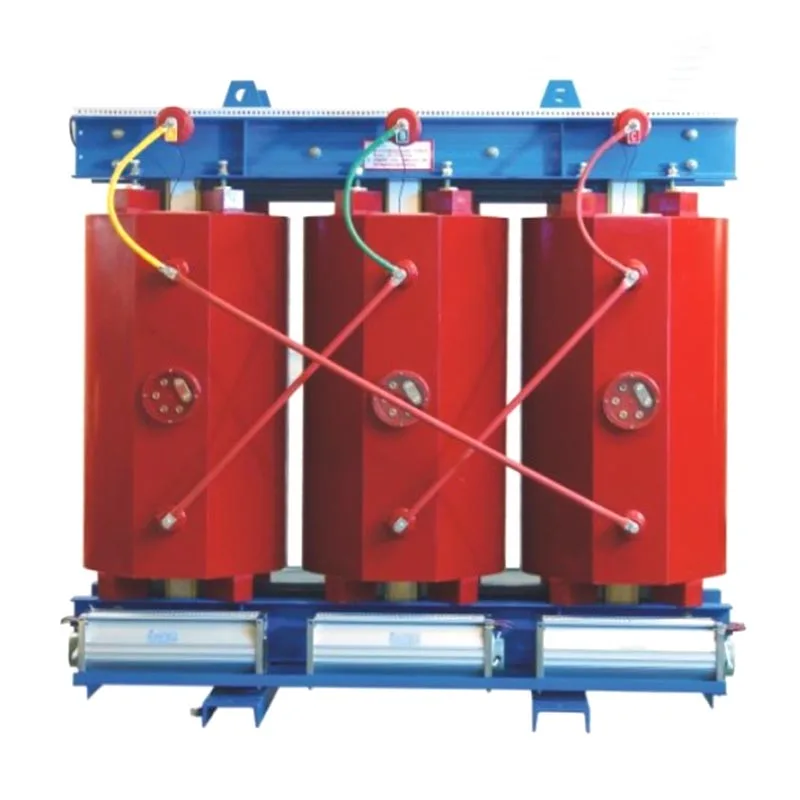

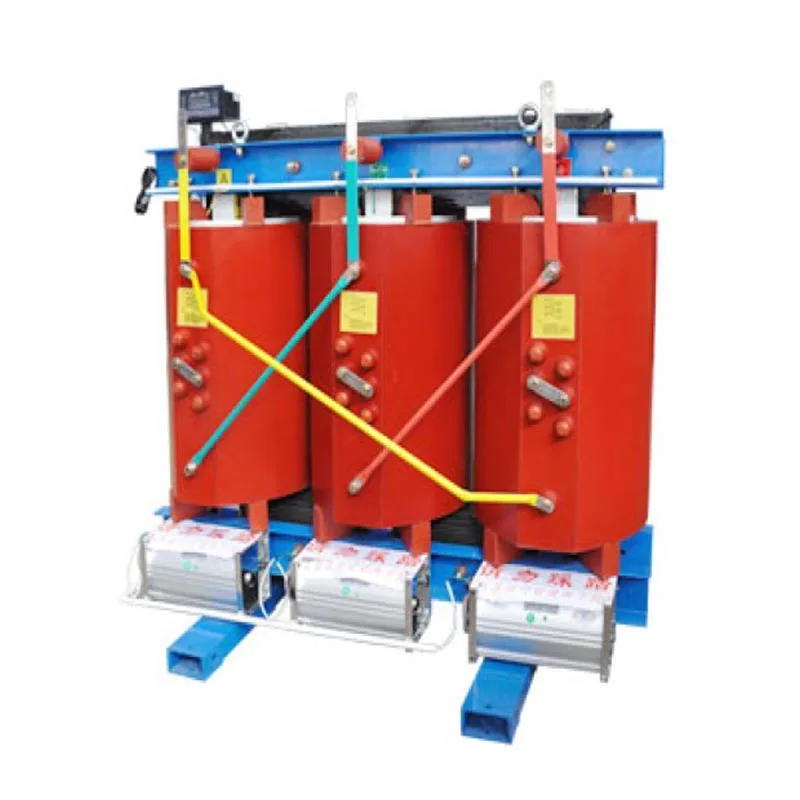

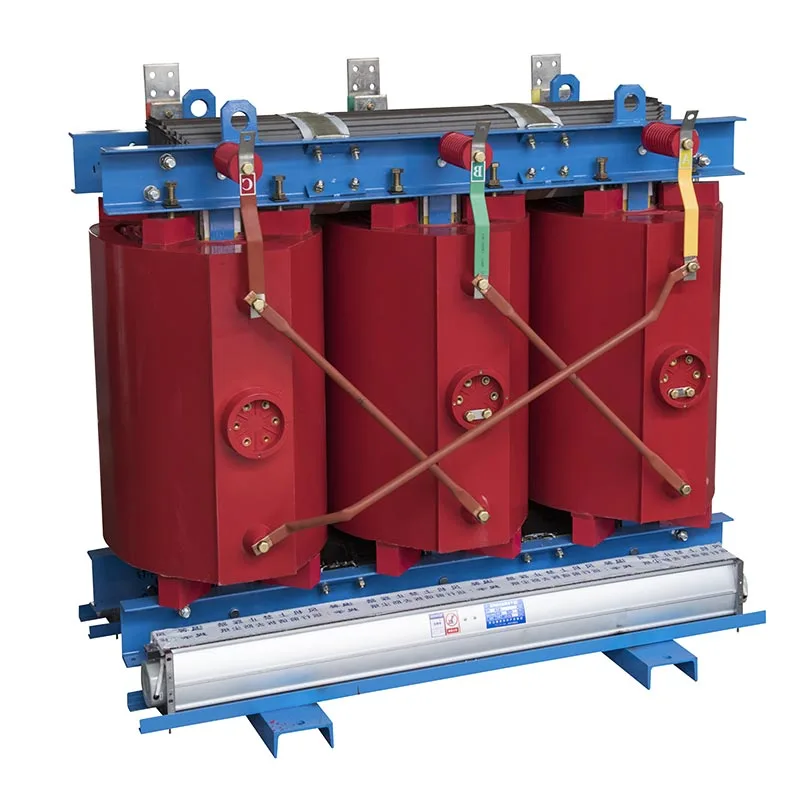

Ο μετασχηματιστής ξηρού τύπου χυτής ρητίνης Usune 500kVA είναι μια μονάδα διανομής ισχύος χωρίς λάδι που χρησιμοποιεί αέρα για ψύξη και μόνωση. Οι περιελίξεις του είναι πλήρως ενθυλακωμένες σε ανθεκτική σε υψηλές θερμοκρασίες εποξειδική ρητίνη, πλήρως την εξάλειψη κινδύνων ασφαλείας όπως διαρροές λαδιού, πυρκαγιές και εκρήξεις. Η μονάδα διαθέτει χαμηλή μερική εκφόρτιση, ελάχιστος θόρυβος και μηδενικές εκπομπές ρύπων, επιτρέποντας τη μακροχρόνια λειτουργία χωρίς συντήρηση. Είναι κατάλληλο για διάφορες απαιτητικές εφαρμογές ισχύος σε εσωτερικούς χώρους και χρησιμοποιείται ευρέως σε συστήματα διανομής ηλεκτρικής ενέργειας για εμπορικούς σκοπούς κτίρια, νοσοκομεία, σχολεία, βιομηχανικές εγκαταστάσεις και μετρό.
Ο μετασχηματιστής ξηρού τύπου χυτής ρητίνης 500 kVA δεν περιέχει μονωτικό λάδι και χρησιμοποιεί κλάση Η υλικά χύτευσης ανθεκτικά σε υψηλές θερμοκρασίες. Δεν θα πιάσει φωτιά, δεν θα εκραγεί ή θα διαρρεύσει λάδι υπό μη κανονικές συνθήκες όπως υπερφόρτωση ή βραχυκύκλωμα. Η εγκατάσταση σε εσωτερικούς χώρους δεν απαιτεί εξειδικευμένες εγκαταστάσεις πυρασφάλειας όπως πετρελαιοπηγές ή τείχη προστασίας, μειώνοντας αποτελεσματικά τα κόστη πολιτικού μηχανικού και βοηθητικού υλικού.
Δεν υπάρχει κίνδυνος διαρροής λαδιού ή επιβλαβών εκπομπών αερίων κατά τη λειτουργία, διασφαλίζοντας τη συμμόρφωση με το πράσινο κτίριο και περιβαλλοντικά πρότυπα. Μπορεί να εγκατασταθεί απευθείας σε κλειστούς χώρους—όπως σφραγισμένους χώρους νοσοκομειακού εξοπλισμού ή υπόγειους θαλάμους εξοπλισμού του μετρό—χωρίς την ανάγκη για συστήματα ανάκτησης χρησιμοποιημένων λιπαντικών, προσφέροντας άριστα περιβαλλοντική προσαρμοστικότητα.
Η βελτιστοποιημένη πλαστικοποίηση πυρήνα και οι συμμετρικές δομές περιέλιξης μειώνουν σημαντικά τους ηλεκτρομαγνητικούς κραδασμούς και θόρυβος λειτουργίας. Η διαδικασία χύτευσης υπό κενό εξαλείφει τις εσωτερικές φυσαλίδες περιέλιξης, ελέγχοντας αποτελεσματικά τη μερική αποφόρτιση και αποτρέποντας τη γήρανση της μόνωσης, εξασφαλίζοντας έτσι σταθερή, συνεχή λειτουργία για περισσότερα από 20 χρόνια.
Για τον πυρήνα χρησιμοποιείται χάλυβας πυριτίου με προσανατολισμό κόκκων υψηλής ποιότητας, μειώνοντας σημαντικά τόσο τις απώλειες χωρίς φορτίο όσο και από το φορτίο. Σχεδιασμένο για σενάρια που απαιτούν συνεχή 24ωρη παροχή ρεύματος —όπως εργοστάσια και εμπορικά κτίρια— μειώνει σημαντικά τη μακροπρόθεσμη κατανάλωση ενέργειας, ευθυγραμμίζοντας με τα παγκόσμια πρότυπα εξοικονόμησης ενέργειας.
Διαθέτει ενσωματωμένη δομή που χρησιμοποιεί μόνωση αέρα και φυσική ψύξη αέρα, εξαλείφοντας την ανάγκη για περιοδική αντικατάσταση, διήθηση ή δοκιμή μονωτικού λαδιού. Η τακτική συντήρηση περιορίζεται στην απλή σκόνη αφαίρεση και έλεγχος των συνδέσεων τερματικού, μειώνοντας δραστικά το κόστος εργασίας και υλικών που συνδέονται με τις συνεχιζόμενες λειτουργίες και συντήρηση.
Λειτουργεί αξιόπιστα σε θερμοκρασίες περιβάλλοντος που κυμαίνονται από -20°C έως +40°C, σε υψόμετρα έως 1.000 μέτρα και σε σχετική υγρασία ≤95% (χωρίς συμπύκνωση). Οι σφραγισμένες χυτές περιελίξεις αντιστέκονται στη σκόνη, την υγρασία και την ήπια διάβρωση, καθιστώντας τη μονάδα κατάλληλη για σύνθετα περιβάλλοντα όπως υπόγειους χώρους, υγρές εγκαταστάσεις εργοστασίων και ιατρικές εγκαταστάσεις καθαρά δωμάτια.
Σε σύγκριση με μετασχηματιστές ίδιας χωρητικότητας βυθισμένους στο λάδι, αυτή η μονάδα είναι μικρότερη και ελαφρύτερη, απαιτώντας λιγότερο χώρο για διανομή ρεύματος. Η ευκολία μεταφοράς, ανύψωσης και επιτόπου συναρμολόγηση μειώνει αποτελεσματικά την κατασκευή χρονοδιάγραμμα για έργα διανομής ηλεκτρικής ενέργειας.
Ο μετασχηματιστής ξηρού τύπου χυτής ρητίνης Usune 500kVA λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής, επιτυγχάνοντας Μετατροπή εναλλασσόμενου ρεύματος και μετάδοση ισχύος μέσω σύζευξης μαγνητικής ροής μεταξύ του πρωτεύοντος και του δευτερεύοντος περιελίξεις. Η βασική επιχειρησιακή διαδικασία έχει ως εξής:
1. Το εναλλασσόμενο ρεύμα που ρέει μέσω της κύριας περιέλιξης δημιουργεί μια εναλλασσόμενη μαγνητική ροή μέσα στο σίδερο πυρήνας?
2. Η εναλλασσόμενη μαγνητική ροή διέρχεται από τη δευτερεύουσα περιέλιξη, προκαλώντας μια εναλλασσόμενη ηλεκτροκινητική δύναμη Μέσω ηλεκτρομαγνητικής επαγωγής.
3. Ο μετασχηματισμός τάσης (αναβάθμιση ή μείωση) και η μετάδοση ισχύος επιτυγχάνονται με βάση τον σταθερό λόγο στροφών μεταξύ του πρωτεύοντος και του δευτερεύοντος τυλίγματος.
Σε αντίθεση με τους μετασχηματιστές που βυθίζονται στο λάδι, αυτή η μονάδα βασίζεται εξ ολοκλήρου στον αέρα ως μέσο για μόνωση και απαγωγή θερμότητας μεταξύ του πυρήνα και των περιελίξεων, χωρίς μονωτικό λάδι. Η θερμότητα διαχέεται μέσω φυσικής μεταφοράς ή εξαναγκασμένης μεταφοράς ψύξη αέρα, επιτρέποντας ασφαλή και σταθερό μετασχηματισμό τάσης σε κλειστούς εσωτερικούς χώρους.
| Είδος | Τεχνική Παράμετρος |
| Ονομαστική περιοχή χωρητικότητας | 30 ~ 2500 kVA (προσαρμοσμένο πρότυπο 500 kVA) |
| Ονομαστική τάση υψηλής τάσης | 10kV / 10,5kV |
| Ονομαστική τάση χαμηλής τάσης | 0,4 kV |
| Ονομαστική συχνότητα | Συμβατό με 50/60Hz διπλής συχνότητας |
| Ομάδα διανυσμάτων | Dyn11 |
| Τάση αντίστασης | 4%~6% (τυπική διαμόρφωση 6%) |
| Είδος | Τεχνική Παράμετρος |
| Επιτρεπόμενη θερμοκρασία περιβάλλοντος | -20℃~+40℃ |
| Εφαρμοστέο υψόμετρο | ≤1000μ |
| Επιτρεπόμενη σχετική υγρασία | ≤95% (χωρίς συμπύκνωση) |
| Τυπική τοποθεσία εγκατάστασης | Εσωτερικός |
Ένας μεσαίου μεγέθους υπόγειος σταθμός του μετρό στην Ανατολική Κίνα αγόρασε τρεις μετασχηματιστές ξηρού τύπου χυτής ρητίνης Usune 500 kVA στα συστήματα φωτισμού, εξαερισμού και ελέγχου σήματος σταθμών παραγωγής ενέργειας. Τα περιβάλλοντα του μετρό είναι κλειστά και υγρά αυστηρές απαιτήσεις πυρασφάλειας· Οι μετασχηματιστές που βυθίζονται στο λάδι ενέχουν κινδύνους για την ασφάλεια σε τέτοιες ρυθμίσεις. Από την είσοδο υπηρεσία πριν από τρία χρόνια, ο εξοπλισμός έχει δείξει χαμηλά επίπεδα θορύβου και σταθερή απόδοση μερικής εκφόρτισης χωρίς να απαιτείται συχνή συντήρηση, πληρώντας πλήρως τα πρότυπα ασφαλείας για τις υπόγειες σιδηροδρομικές μεταφορές.
Ένα τριτοβάθμιο νοσοκομείο αντικατέστησε παλιούς μετασχηματιστές βυθισμένους σε λάδι με δύο μετασχηματιστές ξηρού τύπου Usune 500kVA στην τροφοδοσία ιατρικός εξοπλισμός ακριβείας όπως σαρωτές CT και MRI. Αυτά τα προϊόντα εξαλείφουν τους κινδύνους πυρκαγιάς και ρύπανσης και λειτουργεί αθόρυβα, εξασφαλίζοντας σταθερή παροχή ρεύματος για ιατρικό εξοπλισμό. Επιπλέον, η φύση τους χωρίς συντήρηση μειώνει σημαντικά τον φόρτο εργασίας διαχείρισης εξοπλισμού του νοσοκομείου.
Α1: Ναι. Ο εξοπλισμός χρησιμοποιεί χύτευση εποξειδικής ρητίνης κενού για τη δημιουργία μιας πλήρως σφραγισμένης δομής περιέλιξης, αποτελεσματικά αντιστέκεται στην υγρασία, τη σκόνη και τη διάβρωση. Λειτουργεί σταθερά σε περιβάλλοντα με σχετική υγρασία έως και 95% (χωρίς συμπύκνωση) και είναι ευρέως κατάλληλο για χώρους εξοπλισμού μετρό, υπόγειους χώρους διανομής και υγρούς εργοστασιακές εγκαταστάσεις. Για περιβάλλοντα με παρατεταμένη συμπύκνωση, διατίθενται προσαρμοσμένα περιβλήματα με βαθμολογία IP ενίσχυση της αντοχής στο νερό.
A2: Ο εξοπλισμός είναι ουσιαστικά χωρίς συντήρηση, δεν απαιτεί αντικατάσταση, φιλτράρισμα ή δοκιμή μόνωσης λάδι. Η τακτική συντήρηση περιλαμβάνει μόνο τον καθαρισμό της σκόνης από τις περιελίξεις με πεπιεσμένο αέρα και τον έλεγχο του ακροδέκτη σφίξιμο κάθε έξι μήνες? δεν απαιτείται εξειδικευμένος εξοπλισμός δοκιμών, με αποτέλεσμα σημαντικά μακροπρόθεσμα εξοικονόμηση λειτουργικού κόστους.
A3: Το πρωταρχικό πλεονέκτημα είναι η απουσία κινδύνων πυρκαγιάς ή έκρηξης. Οι παραδοσιακοί μετασχηματιστές λαδιού περιέχουν εύφλεκτο μονωτικό λάδι—καθιστώντας τα επιρρεπή σε φωτιά ή έκρηξη σε περίπτωση βραχυκυκλώματος ή υπερθέρμανσης—και απαιτούν βοηθητικές εγκαταστάσεις όπως πετρελαιοπηγές και τείχη προστασίας. Χρησιμοποιούνται μετασχηματιστές ξηρού τύπου χυτής ρητίνης Usune στερεά ρητίνη επιβραδυντική φλόγας και δεν περιέχουν εύφλεκτα μέσα. δεν διαδίδουν φωτιά σε περίπτωση σφάλματος και μπορεί να εγκατασταθεί απευθείας σε πυκνοκατοικημένες εσωτερικές τοποθεσίες—όπως νοσοκομεία, σχολεία και καταστήματα εμπορικά κέντρα — χωρίς την ανάγκη πρόσθετης υποδομής πυρασφάλειας.
